4.2 Выбор мощности электродвигателя
Задача 1. Определить необходимую мощность и выбрать по каталогу
Вставка 2
Задача 2. Определить мощность асинхронного двигателя для привода механизма, выбрать двигатель по каталогу и выполнить его проверку на перегрузочную способность. График момента нагрузки на валу двигателя приведен на рисунке 9. Частота вращения вала 1470 мин-1.

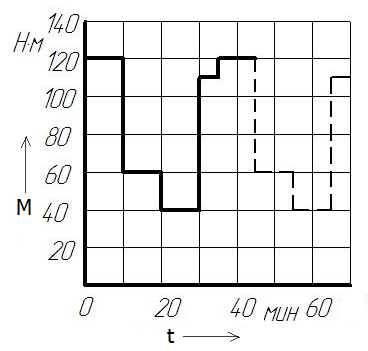

Рисунок 9 – График момента нагрузки на валу двигателя
Решение.
Для определения мощности двигателя используем метод эквивалентного момента. Исправить формулы см. (2)
Расчетная мощность двигателя
В соответствии с
из таблицы В.1 выбираем двигатель
АИР160S4, имеющий
Номинальный момент двигателя
Максимальный момент двигателя
Из графика нагрузки наибольший момент
Перегрузочная способность двигателя
по условию (3) достаточная, так как
где коэффициент 0,81 учитывает снижение
напряжения на 10%.
Задача 3. Определить мощность
двигателя, необходимую для привода
механизма. Выбрать трехфазный асинхронный
двигатель с короткозамкнутым ротором
по каталогу. График изменения момента
механизма, приведенного к валу двигателя,
дан в таблице 4. Частота вращения вала
с-1.
Таблица 4 – Исходные данные
n, мин-1 |
t1, мин |
t2, мин |
t3, мин |
t4, мин |
t5, мин |
М1, Н∙м |
М2, Н∙м |
М3, Н∙м |
М4, Н∙м |
М5, Н∙м |
3000 |
0,8 |
1,8 |
2,0 |
2,2 |
3,2 |
5 |
10 |
3 |
7 |
0 |
Решение
В поставленной задаче двигатель надо выбрать для работы в повторно-кратковременном режиме (режим S3). Суммарное время работы за один цикл
мин.
.
Так как предполагается выбрать двигатель
из серии двигателей повторно-кратковременного
режима с
,
то эквивалентную мощность за цикл работы
определим без учета времени остановки
(паузы)
кВт.
Приведем полученную мощность к стандартной продолжительности
включения .
кВт.
По каталогу асинхронных двигателей
с короткозамкнутым ротором выбираем
двигатель типа 4АС90L2У3 для работы с
номинальной мощностью
кВт.
4.3 Задачи для самоподготовки
1 Определить мощность и выбрать трехфазный асинхронный короткозамкнутый двигатель для привода станка, работающего в режиме, заданном графиком мощности приведенном на рисунке 10. Частота вращения вала двигателя должна быть близкой к 102 с-1, напряжение сети 220 В при частоте 50 Гц.
Рисунок 10 – Диаграмма работы двигателя
2 Определить мощность, необходимую
для привода механизма, выбрать двигатель
по каталогу и произвести проверку на
перегрузочную способность. График
изменения момента механизма, приведенного
к валу двигателя, изображен на рисунке
11. Скорость вращения вала
с-1.

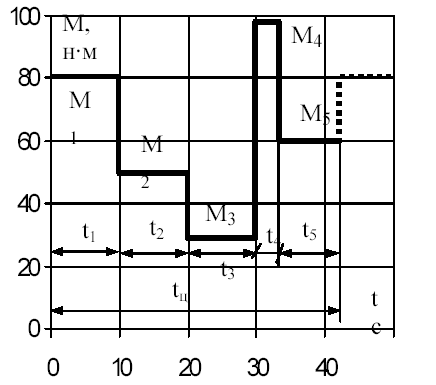

Рисунок 11 – Диаграмма работы двигателя
