15. Схема образования элементной стружки.

Привращении срезаемого слоя в элемент стружки происходит следующим образом: при перемещении инструмента из положения 1 в положение 2 происходит деформация объемов материала ограниченного MM₀N₀N, если возникающим при этом напряжения сжатия превысят предел текучести. Произойдет перемещение материала по передней поверхности. M₀ перейдет не в точку K а в точку Q. Одновременно M₀N₀ укорачивается до PQ и элемент срезаемого слоя M₀MNN₀, превращается в элемент стружки MNPQ, когда запас пластичности материала будет исчерпан происходит разрушение по плоскости сдвига.

1 6. Характеристики деформации стружки.

K_l – коэффициент укорочения стружки.

K_l=l/l_c

K_a – коэффициент утолщения стружки

Kb – коэффициентуширения стружки чаще всего ближе к 1

_;K_l= K_a ; a*b*c=a_c*b_c*l_с; _;

Пластическая деформация при резании приводит к тому что толщина стружки становиться больше толщины среза а. Ее ширина b_с больше ширины среза b,a длина l_с , короче пути пройденного инструмента, данные явление называется усадкой стружки и характеризует коэффициенты K_l, K_a, K_b. Эти коэфф. больше и они связаны с величиной относительного сдвига. Который легко получить практическим путем

1 7.Факторы влияющие на коэффициент укорочения стружки:

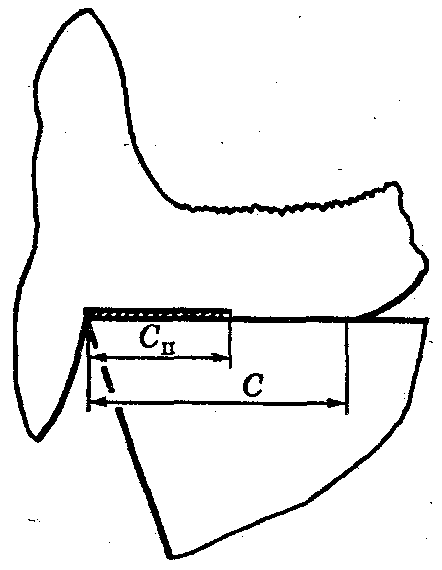

На рисунке показана схема определения коэффициента укорочения сегментной стружки.

1. изменение переднего угла лезвия γ: при его увеличении коэффициент укорочения стружки уменьшается. Это подтверждается рядом исследований, которые показывают, что при увеличении переднего угла лезвия уменьшается трение стружки о переднюю, поверхность инструмента, что, свою очередь, приводит к увеличению угла сдвига Ф. Известно, что чем больше угол Ф, тем меньше коэффициент укорочения стружки;

2. применение СОЖ: снижение коэффициента трения приводит к уменьшению усадки стружки;

3. изменение толщины среза: чем больше толщина срезаемого слоя металла, тем меньше коэффициент укорочения стружки, что также связано с изменением угла Ф.

изменение скорости резания: с ее увеличением происходит немонотонное изменение укорочения стружки. Зависимость K_t =f(v) с различными углами γ. Характер изменения K_t при различных скоростях резания объясняется изменением размеров нароста. Минимальный коэффициент укорочения стружки соответствует наибольшему размеру нароста. Характерные точки, соответствующие максимальному значению коэффициента укорочения на кривых K_t=f(v), или точки перегиба, тем больше сдвигаются в область низких скоростей резания, чем пластичнее обрабатываемый материал и меньше передний угол и толщина среза

18. Физико-химические явления на площадке контакта стружки с передней поверхностью инструмента.

Х арактеризуются следующими процессами:1. Схватывание-приваривание частиц поверхностных слоев инструмента и детали.

2. Адгезия – сцепление поверхностных слоев разнородных тел.

3. Диффузия – взаимное проникновение обрабатываемого и проницаемого материала.

4. Адсорбция – погашение вещества из газовой или жидкой среды поверхностных слоев твердого тела.

5.Химические реакции поверхностей с внешней средой.( окисление, насыщение азотом)
