4. Обладнання для гнуття арматурного прокату.

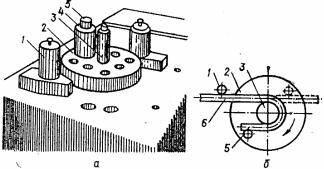

Рис. Гнуття стержньової арматури:

а – загальний вигляд робочої частини верстата для гнуття; б – схема гнуття гака;

1 – упорний палець (ролик); 2 – робочий диск; 3 – осьовий палець; 4 – ролик; 5 – згинаючий палець; 6 - арматура

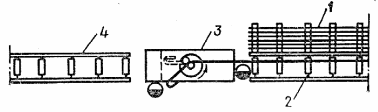

Рис. Схема організації робочого місця біля верстату для гнуття арматури:

1 – стелаж для мірних стержнів; 2 – подавальний роликовий стіл; 3 – верстат для гнуття; 4 – приймальний пристрій

Рис. Станок для гнуття арматурних стержнів С-146А:

1 – корпус; 2 – диск, що обертається; 3 – отвір для встановлення центрального пальця; 4 – отвір для встановлення пальця для гнуття; 5 – отвір для встановлення опорних пальців; 6 - електрообладнання

Рис. Приводний станок СМЖ-173А для гнуття арматурних стержнів: а – загальний вигляд; б – кінематична схема;

1 – опорний палець; 2 – палець для гнуття; 3 – осьовий палець; 4 – робочий диск; 5 – планка з гніздами для встановлення упорних пальців; 6, 7 – черв’ячна передача; 8 – електродвигун; 9 – клино-пасова передача; 10, 11 – шестерична передача

5. Обладнання для виготовлення тимчасових анкерів

Рис. Установка СМЖ-524 для заготовлення мірних стержнів і висадження анкерних головок:

1, 7 – приймальний і подавальний конвеєри; 2 – механізм подавання; 3 – машина МС-1602 для стикового зварювання і висадження анкерних головок; 4 – повітрярозподілювач; 5 – стійка з підйомним роликом; 6 – станок СМЖ-133 для різання арматурної сталі

Рис. Установка СМЖ-128Б для висадження анкерних головок:

1 – пневмоциліндр висаджу вального пристрою; 2 – арматурний стержень; 3 – стелаж для готових стержнів; 4 – рама; 5 – скидач; 6 – висаджувально-затискний пристрій; 7 –пневмоциліндр подавального пристрою; 8 – пересувна траверса; 9 - трансформатор

Рис. Лінія заготовлення арматурних елементів з опресованими шайбами:

1 – стелаж для стержнів; 2, 7 – рольганг; 3 – затискні пристрої; 4 – машина МО-5 для обтискання анкера і стикових муфт; 5 – мірний пристрій; 6 – верстат для різання стержнів; 8 – фіксуючий пристрій

Рис. Станок для СМЖ-153 для висадження головок на високоміцній дротяній арматурі в холодному стані:

1 – рама; 2 – колесо; 3 – електродвигун; 4 – клоно-пасова передача; 5 – підставка для дроту, що подається; 6 – пуансон; 7 – плашка; 8 – кривошипно-шатунний механізм; 9 – механізм затискання

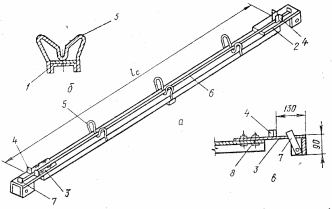

Рис. Кондуктор для при варення коротунів на кінцях стержнів:

а – загальний вигляд; б – поперечний переріз; в – деталь пересувного упора;

1 – рама; 2, 3 – нерухомий і пересувний упорні пристрої; 4 – упори; 5 – скоби; 6 – арматурний стержень; 7 – важильні притискачі; 8 - болти
