Обладнання для виробництва зварних сіток і каркасів.
Рис. Ділянка зварювання сіток на стаціонарних одно точкових машинах:
1 – роликові столи; 2 – зварювальні установки; 3 – стіл; 4 – дерев’яна рішітка

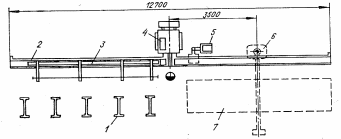

Рис. Схема організації робочого місця при зварюванні виробів на одноелектродній машині:
1
– стелаж для поздовжніх стержнів; 2 –
двосекційний стіл; 3 – пересувний
кондуктор; 4 – зварювальна машина; 5 –
поворотний лоток для поперечних стержнів;
6 – консольний кран; 7 – місце для
зберігання готових виробів
Рис. Машина для контактного одно точкового зварювання МТП-75:
1 – педаль керування; 2 – корпус; 3 – нерухомий хобот; 4 – електроди; 5 – рухомий хобот; 6 –пневмоциліндр
Лінії виготовлення сіток
Рис. Gоточна технологічна лінія для виготовлення пласких арматурних сіток:
1 – устаткування для скручування сіток; 2 – пакет сіток; 3 – пакетувальник: 4 – стіл-рольганг; 5, 14 – ножиці; 6 – багато точкова зварювальна машина; 7 – правильні і направляючи ролики; 8 – проміжні стелажі; 9 – бухто тримач; 10 – консольний кран; 11 – пульт керування; 12 – електроточило; 13 – правильно-відрізний верстат; 15 – розділювальний прилад

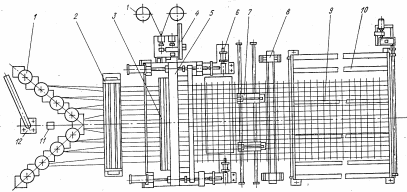

Рис. Схема технологічної лінії зварювання широких сіток:
1 – бухтотримачі для поздовжньої і поперечної арматури; 2 – роликовий правильний пристрій для поздовжньої арматури; 3 – вузол поперечної подачі; 4 – вузол приймання ідосилання поперечних стержнів; 5 – зварювальна машина АТМС-14х75-7-1; 6 – обмежувачі ходу траверси поздовжньої подачі; 7 – пнемвоножиці поздовжнього різання сітки; 8 – ножиці поперечного різання сітки; 9 – приймально-пакетувальне обладнання; 10 – контейнер; 11 – стикозварювальна машина МС-501; 12 – консольний кран
Рис. Машина для зварювання сіток:
1
– станина; 2 – зварювальне обладнання;
3 – пристрій для переміщення звареної
сітки; 4 – бункер для поздовжніх стержнів;
5 - електрообладнання

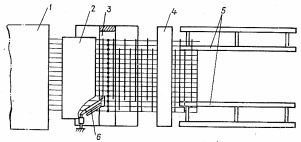

Рис. схема зварювальної установки для виготовлення сіток з вкороченими стержнями:
1
– зона розміщення бухтотримачів
поздовжньої арматури; 2 –автоматичний
живильник; 3 – зварювальна машина; 4 –
ножиці для різання сіток; 5 – пакетувальник;
6 -досилач
Рис.
Схема організації зварювання сіток на
підвісній зварювальній машині МТПГ-75
(з нерухомим кондуктором):
1 – роликова підвіска; 2 – монорельс; 3 – зварювальні клещі; кондуктор; 5 – стелаж для стержнів
О бладнання для гнуття сіток
Рис. Схема організації вигинання арматурних сіток на станках:
а – НДІбуднафта; б – СМ-516А
Рис. Станок СМЖ-353А для вигинання (гнуття) зварних сіток:
1 – балка для гнуття; 2 – пересувний упор; 3 – поворотний важіль; 4 – пневмоциліндр; 5 – тяга; 6 – колектор; 7 – шарнір; 8 – стіл; 9 – сітка, що вигинається; 10 – пальці з втулками для притискання сітки
