Контрольные вопросы
Объяснить устройство и принцип действия асинхронного двигателя с короткозамкнутым ротором.
Каковы способы пуска асинхронных короткозамкнутых двигателей?
Каковы способы регулирования частоты вращения асинхронных двигателей с короткозамкнутым ротором?
Чему равны скольжение и число пар полюсов асинхронного двигателя, если его номинальная частота вращения 950 об/мин?
Изобразить соединение фаз обмотки статора в звезду и в треугольник.
Перечислить условия, необходимые для получения вращающегося магнитного поля.
Изобразить механическую характеристику асинхронного двигателя и обозначить на ней основные режимы работы.
Почему cos двигателя при номинальной нагрузке больше, чем при холостом ходе?
Сравнив рабочие характеристики двигателя, сделать вывод, при каких нагрузках целесообразнее применять соединение фаз обмотки статора в звезду и при каких – в треугольник.
ЛАБОРАТОРНАЯ РАБОТА 12
Асинхронный двигатель с фазным ротором
Цель: ознакомиться с устройством, принципом действия асинхронного двигателя с фазным ротором и исследовать влияние сопротивления реостата ротора на его характеристики.
Задание
Ознакомиться с устройством, принципом действия асинхронного двигателя с фазным ротором
Исследовать асинхронный двигатель с фазным ротором в режимах холостого хода и под нагрузкой при выведенном реостате ротора (
).
Исследовать асинхронный двигатель с фазным ротором в режимах холостого хода и под нагрузкой при введенном реостате ротора (
).
Построить рабочие и механические характеристики асинхронного двигателя с фазным ротором при выведенном и введенном реостате ротора.
Оборудование электрической установки
Лабораторная установка для исследования свойств асинхронного двигателя с фазным ротором состоит из трех электрических машин (рис. 5):
асинхронного двигателя с фазным ротором, нагрузочного генератора НГ;
тахогенератора ТГ.
Асинхронный двигатель пускается в ход при помощи автоматического выключателя Q .
В цепи статора двигателя включены вольтметр V, амперметр А и двухэлементный ваттметр кW. Для расширения пределов измерения амперметр и ваттметр включают через трансформаторы тока ТТ-1 и ТТ-2.
В цепь ротора включен трехступенчатый пускорегулировочный реостат RP.
В качестве нагрузки для двигателя используется генератор постоянного тока с независимым возбуждением (НГ). В цепь якоря нагрузочного генератора включен реостат RH и амперметр М, проградуированный в единицах момента, для определения моментов нагрузки.
Величины сопротивлений пускорегулировочного реостата ротора двигателя и реостата RH в цепи якоря нагрузочного генератора изменяются с помощью промежуточных реле.
Тахогенератор измеряет частоту вращения двигателя.

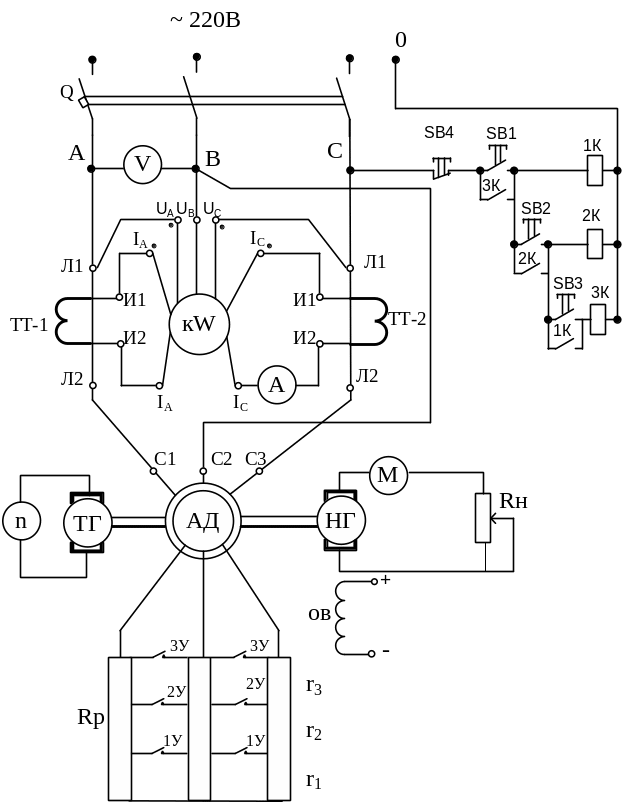

Рис. 5. Схема для испытания асинхронного двигателя
С фазным ротором Методические указания по выполнению работы
Ознакомиться с конструкцией асинхронного двигателя с фазным ротором. Обратить внимание на выводы фаз обмотки ротора, контактные кольца, щетки, пусковой реостат в роторной цепи и способы соединения фаз обмотки статора и ротора. Записать паспортные данные двигателя в табл. 3.
Таблица 3
Двигатель |
Соединение фаз обмотки статора |
РН, кВт |
UН, В |
IН, А |
nН, об/мин |
, % |
f1, Гц |
Число пар полюсов |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Собрать электрическую цепь по схеме (рис. 5).
После проверки цепи преподавателем включить напряжение.
Вывести все ступени пускового реостата, последовательно замыкая цепь катушек 1К – ЗК с помощью кнопок.
