Лабораторная работа 13 синхронные машины

Цель: ознакомиться с устройством и принципом действия синхронной машины в режиме двигателя и генератора, исследовать условия включения синхронных генераторов на параллельную работу и выяснить влияние тока возбуждения на работу синхронного двигателя.

Задание

1. Ознакомиться с устройством синхронной машины и способами ее возбуждения.

2. Ознакомиться с методами включения синхронных машин в генераторном режиме на параллельную работу.

3. Исследовать возможность перехода синхронной машины из генераторного режима работы в двигательный.

4. Исследовать синхронную машину в двигательном режиме и определить U – образные характеристики при трех нагрузках: Р = 0; Р = 0,25 Р_Н; Р = 0,5 Р_Н.

5. Построить U-образные характеристики.

Оборудование электрической установки

Лабораторная установка для исследования свойств синхронного генератора и двигателя состоит из четырех электрических машин, лампового синхроскопа, измерительного комплекта К-506 (рис. 9):

СГ1, СГ2 – исследуемые синхронные генераторы;

АД – асинхронный двигатель, вращающий ротор СГ2;

МПТ – двигатель постоянного тока, вращающий ротор СГ1;

К-506 – измерительный комплект.

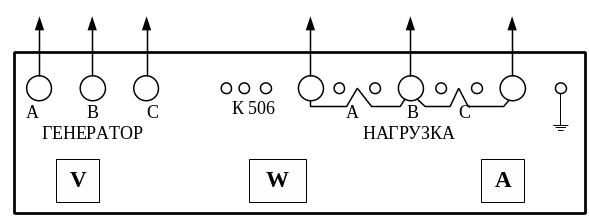

Рис. 9. Измерительный комплект К-506

Действительное значение активной мощности Р₃ трехфазной трехпроводной цепи в ваттах и реактивной мощности Р_q в варах определяется по формулам:

_{; ,}

где С_W – цена деления ваттварметра, Вт/дел, при измерениях активной мощности или в вар/дел при измерениях реактивной мощности;

_W – отсчет по шкале ваттварметра, дел.

Цена деления ваттварметра приведена на панели комплекта.

Для проверки правильности чередования фаз фазоуказатель ФУ включить кратковременным нажатием кнопки. Последовательность фаз определить по направлению вращения диска фазоуказателя, на шкале которого нанесена стрелка направления вращения при правильном чередовании фаз.

Рис. 10. Схема включения синхронных генераторов

На параллельную работу

Лабораторная установка для исследования синхронных генераторов, включенных на параллельную работу (см. рис. 10), состоит:

СГ1, СГ2 – синхронные генераторы;

АД – асинхронный двигатель, вращающий ротор СГ2;

МПТ – двигатель постоянного тока, вращающий ротор СГ1;

ЛС – ламповый синхроноскоп;

R₁ – реостат цепи возбуждения МПТ;

R_н – реостат нагрузки МПТ;

R_п – пусковой реостат МПТ;

R₂ – реостат цепи возбуждения СГ1;

R₃ – реостат возбуждения СГ2;

К-506 – измерительный комплект;

V₁ – вольтметр на 150 В для МПТ;

А₁ – амперметр на 50 А в цепи якоря МПТ;

А_В –амперметр на 10 А в цепи возбуждения СГ1;

V₂ – вольтметр на 250 В в цепи статора СГ2;

НZ1, HZ2 – частотомеры;

Р – переключатель лампового синхроноскопа.

Порядок работы с измерительным комплектом К-506

1. Установить стрелки приборов на нулевые отметки.

2. Установить переключатель токов «В4» и напряжений «В6» в положения 10 А и 250 В.

3. Установить переключатель характера измеряемой мощности «В2» в положение («+» или «var»), соответствующее измеряемой мощности; переключатель цепи напряжения – в положение «без ТТ».

4. При трехфазном включении силу тока в каждой фазе замерить, устанавливая поочередно переключатель «В5» в соответствующее положение.
