2.3.2 Электрический расчет схемы

Частотные преобразования в тракте приема:

На вход поступает: 1805 – 1880 МГц

В входном фильтре, происходит фильтрация по зеркальному каналу, находящемуся на частоте: 1474 – 1549 МГц

Частота гетеродина: 1639,5 – 1714,5 МГЦ

Частота сигнала, поступающего на ФПЧ: 165,5 МГц

ПЧ: 200 КГц

Уровень боковых лепестков АЧХ приселектора:

1300 – 1705 Мгц 35дБ

Неравномерность АЧХ в полосе пропускания 1.4 дБ

Коэффициент усиления главного тракта:

Блок

Insertion Loss(dB)

Дуплексер

0,55

МШУ

Фильтр приема

15,5

3,5

Смеситель

8,8

ФПЧ

19

УПЧ+Демодулятор

До 60

Исходя из таблицы видим, что коэффициент усиления главного тракта >=13 дБ. Также видно, что ФПЧ вносит достаточно большое ослабление, что обуславливает включение в тракт УПЧ.

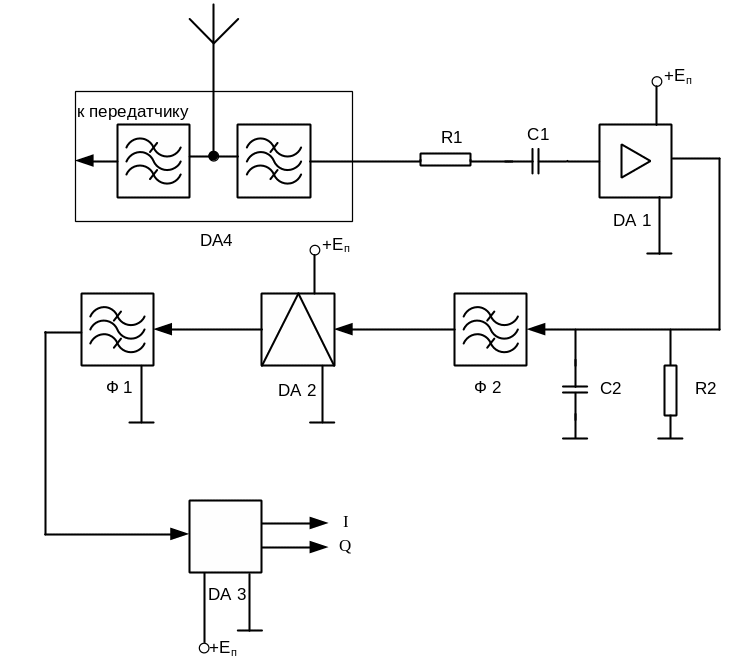

    1. Принципиальная схема главного тракта упорс

Спецификация элементов

Поз.

обозначение

Наименование

Кол.

Примечания

Резисторы

R1

Резистор - 46,491 Ом

1

R2

Резистор - 71,42 Ом

1

Конденсаторы

C1

Конденсатор - 2,259пФ

1

C2

Конденсатор - 0,1852 пФ

1

Фильтры

Ф1

Фильтр TriQuint 856934

1

Ф2

Фильтр C Tech 352851

1

DA1

Усилитель Avago Technologies

DPX201990DT-4011D1

1

DA2

Смеситель Analog Devises ADL5357

1

DA3

Интегрированная схема: усилитель

промежуточной частоты и демодулятор

Analog Devises ADRF6850

1

DA4

Дуплексер TDK DPX201990DT-4011D1

1
