6.2 Особенности определения норм чтр для аналоговых систем

Мощность помех, пВт, на выходе телефонного канала определяется отношением:

Р_тф = 10⁹/(æQ_м), пВт, (6.12)

где æ – коэффициент ослабления помех (КОП), зависящий от расстройки несущих частот полезного и мешающего сигналов, параметров их энергетических спектров и характеристик радиоприемника РЭС, подвергающегося воздействию помех; Q_м – текущее отношение сигнал/помеха, раз.

Интегральная функция распределения мощности помехи определяется выражением [:]

, (6.13)

где ΔV_с , ΔV_м - глубина замираний полезного и мешающего сигналов, соответственно:

. (6.14)

Рабочие формулы для определения Т_{м доп}, ΔV_{с доп} и ΔV_{м доп} будут иметь вид:

; (6.15)

. (6.16)

Используя эти значения, по графикам на рисунках 1, 2 и 3 можно найти значение координационного расстояния.

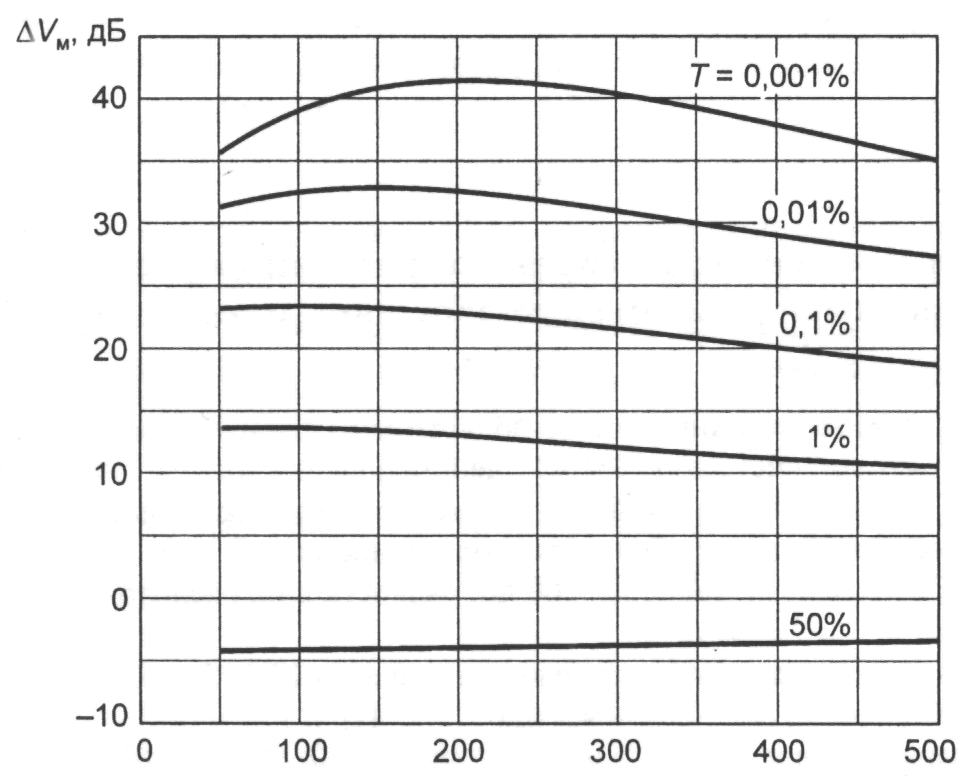

Рис. 6.1 Статистическое распределение глубины замираний мешающего сигнала на открытых трассах с прямой видимостью.

Рис. 6.2 Статистическое распределение глубины замираний мешающего сигнала на дифракционных трассах распространения с открытой местностью.

Рис. 6.3 Статистическое распределение глубины замираний мешающего сигнала на сухопутных трассах распространения из-за тропосферного рассеяния.

6.3. Особенности определения норм чтр для цифровых систем

Для цифровых систем связи методика анализа ЭМС и определения ЧТР в принципе не отличается от рассмотренной методики для аналоговых систем. Функциональная зависимость Р_ош учитывает влияние полезного и мешающего сигналов, а также теплового шума (ТШ) приемника (в отличие аналоговых систем, в которых ТШ не оказывает существенного влияния на значение Р_п ). Эта зависимость представляется в виде функционала:

Р_ош = ψ[q_ш, q_м] , (6.18)

где q_ш - отношение сигнал/шум на входе приемника РЭС, подвергающегося воздействию помех.

Отношение сигнал/шум Q_ш (в разах) может быть найдено следующим образом:

Q_ш = Q_{ш мед}∙ = Р_с0/Р_{т ш} , (6.19)

где Q_{ш мед} - медианное значение отношения сигнал/шум, Р_с0 - мощность полезного сигнала при его распространении в свободном пространстве; Р_{т ш} - мощность теплового шума, отнесенная ко входу приемника.

В графическом виде зависимость (6.18) для 64-КАМ представлена на рисунке (6.4), а для 256-КАМ – на рисунке (6.15).

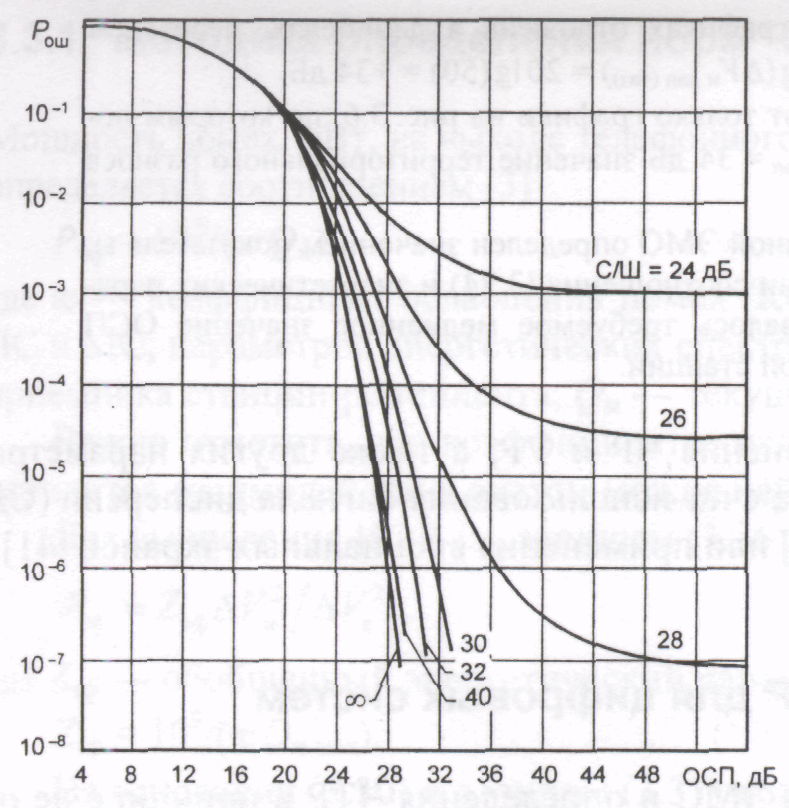

Рис. 6.4. Вероятность ошибок в цифровой системе связи с модуляцией

64-КАМ.

Рис. 6.5. Вероятность ошибок в цифровой системе связи

с модуляцией 256-КАМ.

По аналогии с (6.16) и (6.17) можем записать рабочие формулы для определения Т_{м доп}, ΔV_{с доп} и ΔV_{м доп} будут иметь вид:

; (6.20)

. (6.21)

Эти формулы позволяют определять ЧТР, используя графики на рис.6.1...6.3.

6.4. Особенности определения норм чтр для систем сотовойподвижной связи.

При анализе межсистемной ЭМС РЭС сотовой подвижной связи необходимо рассматривать влияние базовых станций (БС) одной сети на абонентские станции (АС) другой сети, а также и обратное воздействие АС одной сети на БС другой. Например, при наличии на одной территории двух сетей сотовой подвижной связи, созданных на базе различных стандартов, влияние между ними можно описать следующими ситуациями (они схематично показаны на рисунке 6.5):

АС_CDMA → БС_AMPS ;

БС_CDMA → АС_AMPS ;

АС_AMPS → БС_CDMA ;

БС_AMPS → АС_CDMA .

Рис. 6.5

Возможные помеховые ситуации при взаимодействии двух сетей сотовой подвижной связи

(R₁, R₂, R₃, и R₄ – территориальные разносы между РЭС совмещаемых сетей).

Из рис. 6.5 следует, что величина max(R₁, R₄) определяет необходимое расстояние между БС_AMPS и АС_CDMA , а территориальный разнос max(R₂, R₃) обеспечивает ЭМС между БС_CDMA и АС_AMPS . С практической точки зрения целесообразно определить минимально допустимое расстояние между БС рассматриваемых сетей, при котором обеспечивается совместная работа всех РЭС этих сетей с заданным качеством.

Для обеспечения ЭМС РЭС необходимо, чтобы территориальный разнос между БС_CDMA и БС_AMPS выбирался из следующего условия:

, (6.22)

где R_{0 CDMA} и R_{0 AMPS} – радиусы зон обслуживания БС в сетях CDMA и AMPS, соответственно.

Обеспечение ЭМС РЭС сотовых сетей связи стандартов CDMA и AMPS в совмещенных частотных каналах возможно только в том случае, если установлены ограничения на энергетические параметры этих РЭС, а зоны покрытия сетей разделены некоторой нейтральной областью, определяемой требуемым территориальным разносом между границами сетей. Необходимый территориальный разнос между границами зон обслуживания сетей AMPS и CDMA показан на рис. 6 и может быть определен из выражения:

. (6.23)

Рис. 6.6

Необходимый территориальный разнос между границами сот двух сетей.

Значения территориального разноса, рассчитанные по описанной методике, приведены в табл. 6.1.

Таблица 6.1.

	R0 CDMA, км	R0 AMPS, км	R1, км	R2, км	R3, км	R4, км	D, км	d, км
В направлении максимума ДН антенны БС в гориз. пл., Gmax=13 дБ	1,8	5,3	4,0	3,1	15,4	6,1	20,7	13,6
В направлении первого БЛ ДНА БС в гориз. пл., УБЛ = -7 дБ	0,5	1,4	1,0	0,82	4,0	1,6	5,4	3,5
В направлении первого БЛ ДНА БС в гориз. пл., УБЛ = -27 дБ	0,12	0,37	0,27	0,21	1,0	0,42	1,37	0,88
