Практическая работа № 4
Учебная дисциплина: «Эксплуатация и наладка электронных систем программного управления в автоматизированном производстве»
Тема: Изучение методов адресации входов/выходов.
Преподаватель И.В. Савушкина
Рассмотрено
на заседании цикловой комиссии
электротехнических дисциплин
Протокол № ____ от__ ______2012
Председатель ___________М.И.Матюшонок
Цель: Изучить методов адресации входов/выходов, приобрести навыки определения адреса входов/выходов и адресов модулей.
Теоретическое обоснование практической работы.
SIMATIC S7-400 - это модульный программируемый контроллер, предназначенный для построения систем автоматизации средней и высокой степени сложности.
Модульная конструкция, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения рентабельных решений для построения систем автоматического управления в различных областях промышленного производства.
Эффективному применению контроллеров способствует возможность использования нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров.
SIMATIC S7-400 является универсальным контроллером. Он отвечает самым жестким требованиям промышленных стандартов, обладает высокой степенью электромагнитной совместимости, высокой стойкостью к ударным и вибрационным нагрузкам. Установка и замена модулей контроллера может производиться без отключения питания ("горячая замена").
SIMATIC S7-300 - это модульный программируемый контроллер, предназначенный для построения систем автоматизации низкой и средней степени сложности.
Модульная конструкция, работа с естественным охлаждением, возможность применения структур локального и распределенного ввода-вывода, широкие коммуникационные возможности, множество функций, поддерживаемых на уровне операционной системы, удобство эксплуатации и обслуживания обеспечивают возможность получения рентабельных решений для построения систем автоматического управления в различных областях промышленного производства. Эффективному применению контроллеров способствует возможность использования нескольких типов центральных процессоров различной производительности, наличие широкой гаммы модулей ввода-вывода дискретных и аналоговых сигналов, функциональных модулей и коммуникационных процессоров.
Адресация модулей simatic s7-300
Нумерация слотов (установочных мест) облегчает определение адресов модулей ввода-вывода.
Слоты в монтажной стойке S 7-300 имеют логические адреса. Слот для ЦПУ имеет всегда номер 2. Номер 3 резервируется за интерфейсным модулем.
Размещение модулей DI/DO начинается со слота №4 и до №11. Для каждого слота под установку DI/DO резервируется 4 байта адресов (достаточно для отображения состояний всех дискретных входов или выходов 32-какнального модуля). Базовый (начальный) адрес модуля DI/DO определяется по формуле:
БА=[№ слота–4]·4+№стойки·32,
где № слота=4÷11
№ стойки=0÷3
Примеры адресации:
–если слот №5 установлен модуль ввода–вывода дискретных сигналов (16DI/16DO), то его 8 первых входных каналов будут иметь адреса I4.0…..I4.7, а первые 8 выходных каналов–адреса Q4.0…….Q4.7.
–первые 8 каналов модуля вывода дискретных сигналов, установленного в слот №6, будут иметь адреса Q8.0…….Q8.7.

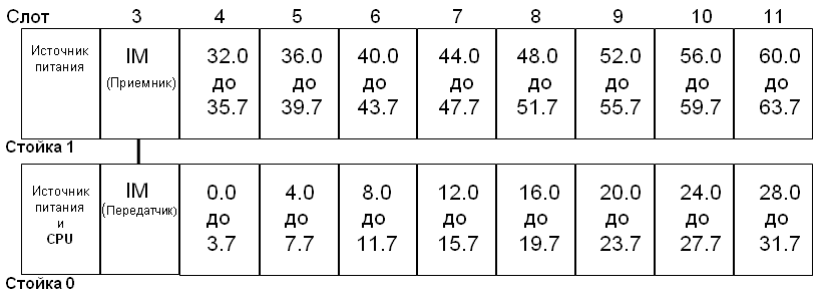

Пример адресации модулей DI/DO S7-300 2x стойки
