2.2.4 Разработка вариантов конфигурации лвс

2.2.4.1 Анализ существующей инфраструктуры

Отдел, в котором я работал, расположен на втором этаже. Там находятся отделы (перечислить). Компьютеры расположены в отделе назвать. Рабочие станции расположены в отделе назвать. Серверный компьютер расположены в отделе назвать. Схема инфраструктуры представлена на рисунке 1.

Рисунок – 1 Схема инфраструктуры название организации

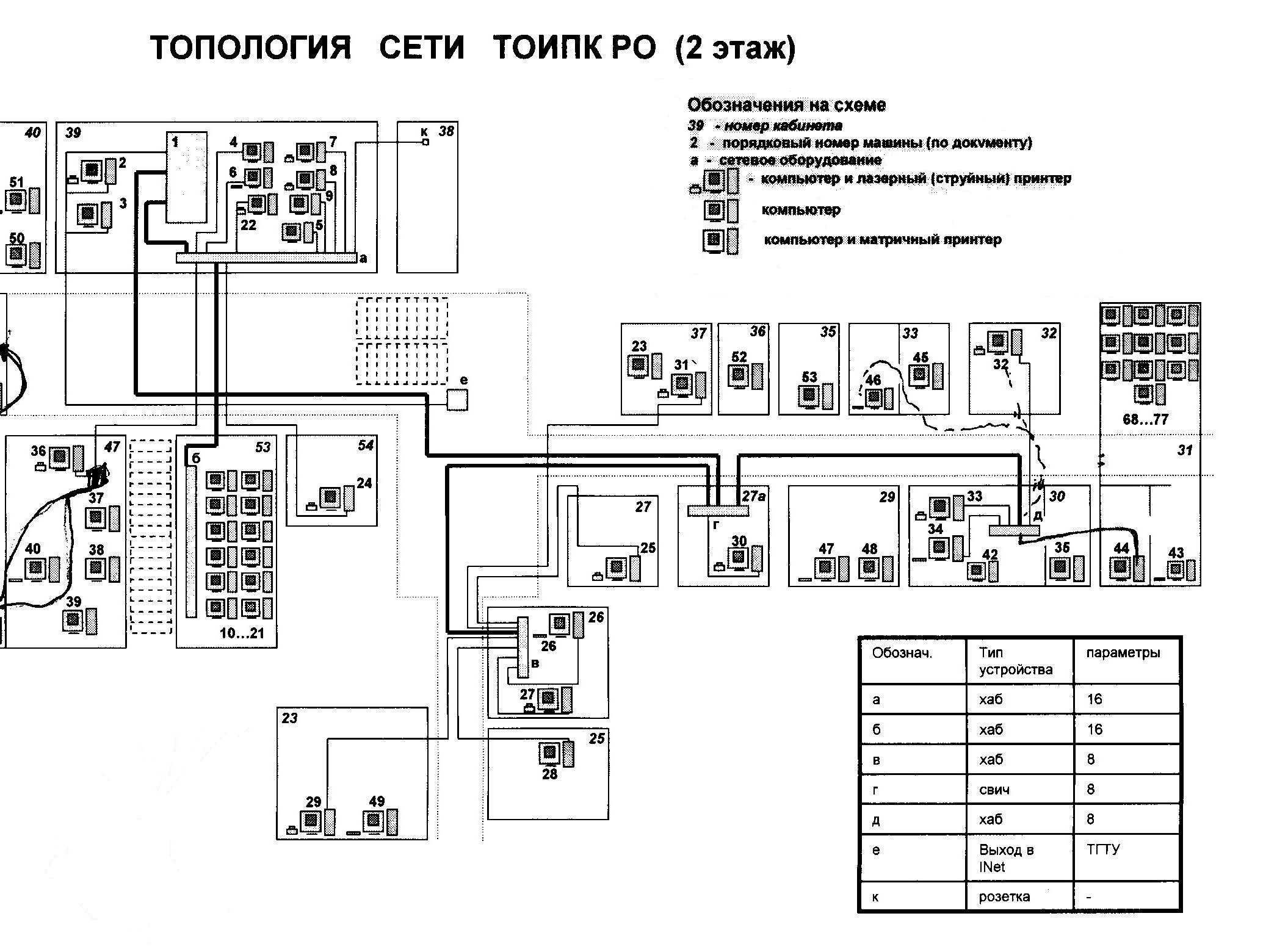

Топология сети представлена на рисунке 2.

Рисунок – 2 Топология сети название организации

2.2.4.2 Предложение возможных вариантов конфигурации

Различные варианты конфигурации представлены в таблице 2

Таблица 2 —Варианты конфигурации сети

Номер варианта	1	2	3
Топология	шина	звезда-шина	дерево
Линия связи	коаксиальный	Неэкранированная или экранированная витая пара	Витая пара
Сетевые адаптеры	Ethernet,10Base2	Fast, Ethernet, 100BaseTX	Fast, Ethernet, 100BaseTX
Ретрансляторы		Коммутатор 100BaseTX с возможностью установки средств удаленного контроля и увеличение портов	Коммутатор
Управление совместным использованием ресурсов	Одноранговая сеть, каждый ПК выступает в роли не выделенного	Одноранговая сеть, каждый ПК выступает в роли не выделенного сервера	Файл-сервер
Совместное использование периферийных устройств	Каждый ПК должен иметь свое собственное периферийное устройство	Подключение сетевого принтера и управление очередями принтеру с помощью ПО для сервера	Доступ ко всей существующей оргтехнике
Поддерживаемые предложения	Совместная работа с одиночными документами и обмен короткими сообщениями по ЛВС	E-mail, обработка факсимильных сообщений коллективной работы в среде документа оборота, работа с БД с использованием специальных серверов	E-mail, база данных

2.2.4.3 Выбор оптимальной конфигурации

Судя по таблице 2, можно сказать, что самой дорогой топологией является «дерево». Самой дешевой «минимальной», считается топологию «шина», так как на нее нужно меньше всего затрат.

Самой выгодной - «оптимальной» топологией будет «дерево». При создании этой топологии каждое устройство получает доступ к сети независимо друг от друга и при обрыве одного соединяющего кабеля перестает работать только один из элементов сети, что существенно упрощает поиск неисправности. Такие сети гибкие, легко расширяемые и достаточно недорогие.

2.2.4.4 Разработка структурной схемы лвс

1. Составление технических требований

2. Черновое (эскизное) проектирование

3. Рабочее проектирование локальной вычислительной сети и рабочая документация

4. Исполнительная документация

Топология сети название организации представлена на рисунке 3

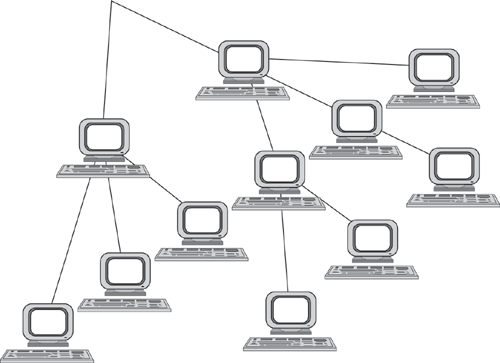

Рисунок 3 — Топология «Дерево»
