Технічна характеристика машини лп-зоб
Базова машина ............................................................................
Потужність двигуна номінальна, кВт ......................................
Діаметр оброблюваних дерев в зоні захоплення, м Максимальний діаметр сучків, що зрізаються, м …………....
Максимальна кривизна оброблюваного дерева %....................
Продуктивність чистого часу при середньому об'ємі хлиста 0,25 м3, шт/ч (м3/год).........................................................
Швидкість протягання, м/с .......................................................
Швидкість холостого ходу захоплення, м/с .............................
Тягове зусилля протягання, кН .................................................
Управління робочими органами ................................................
Робочий тиск в гідросистемі, Мпа.............................................
Швидкість пересування машини, км/год .................................
Конструктивна маса, кг ..............................................................
Питомий тиск на грунт, кПа ......................................................
Стійкість статична поздовжня, град .........................................
Габаритні розміри у транспортному положенні, м .................
Технічна характеристика сучкорезной машини лп-зов
Базова машина..............................................................................
Потужність двигуна, кВт ...........................................................
Діаметр оброблюваних дерев в зоні зрізання
сучків, см ................................................................................
Швидкість протягання, м/с ........................................................
Зусилля протягання, кН ............................................................
Габаритні розміри у транспортному положенні, мм................
Маса, кг.........................................................................................
Змінна продуктивність при середньому об'ємі хлиста 0,25 0,25 м3, м3...................................................................................
трактор ТДТ-55А
58,8
0,06—0,48
0,15
15
91 (22,8)
2,0
2,7
30
гідравлічне
10
2,89 . . .12,8
12 700
61
34
11,8X2,72X3,22
трактор ТБ-1М
73,6
6—48
2,1
30,0
11 500X2700X3600
13 400
140
Сучкообрізна машина ЛП-33 призначена для зрізування сучків із заздалегідь звалених і сформованих у пачки або штабелю дерев хвойних і листяних порід з середнім об'ємом хлиста від 0,35 до 0,8 м3 в основних лісозаготівельних районах країни. Допускається експлуатація машини в лісонасадженнях з середнім об'ємом хлиста до 1 м3 (за винятком модрини).
Машина розрахована на експлуатацію при температурах навколишнього повітря від +40 °С до - 40 °С.
Конструкція. Сучкообрізна машина створена на базі трактора ТТ-4. У зв'язку з установкою нового технологічного устаткування на тракторі не встановлюється вантажний пристрій (щит), лебідка, змінені кабіна і гідравлічна система.
Сучкоріна машина ЛП-33 (мал. 29) складається з базового трактора ТТ-4 зі встановленою на нього опорою. На осі опори кріпиться стріла, що є зварною балкою коробчатого перетину, в нижній частині якої є напрявляючі для переміщення захоплення. Стріла за допомогою двох гідроциліндрів має можливість повороту у вертикальній і горизонтальній площинах. Захоплення, що є на рамі, зі встановленими на ній катками і двома затискними важелями, кінематично зв'язаними між собою зубчатими секторами, призначене для затискання і протягання оброблюваного дерева через ножі сучкорізної головки за допомогою каната лебідки в підтримуючі важелі приймальної головки.
Сучкорізна головка призначена для захоплення дерева з пачки і обрізання з нього сучків в процесі протягання. Вона складається з корпусу, який за допомогою пальців кріпиться на стрілі, двох важелів з ножами, сполученими тягою, що приводяться в дію від гідроциліндра, і верхнього ножа.
Приймальна головка призначена для підтримки стовбура оброблюваного дерева, оскільки максимальний хід каретки складає 10 м, і частковою дозачистки оброблюваного дерева. Вона складається також з корпусу, що укріплюється за допомогою пальців на стрілі, двох важелів, сполучених між собою тягою і що приводяться в дію від гідроциліндра.
Лебідка за допомогою каната забезпечує зворотно-поступальне переміщення захоплення, що направляє стрілу, є двоступінчатий редуктор з двома гідро-моторами 210.25.13.21Б. На вихідному валу редуктора встановлений барабан з гвинтовою канавкою для укладання необрізуваної і робочої гілок каната. Реверсування барабана здійснюється Перемиканням золотника гідророзподілювача.
Для приводу лебідки, стріли і важелів сучкорізної і приймальних головок використовуються три гідронасоси 210.25.16.21Б, встановлених на редукторі, корпусом якого служить роздаточна коробка трактора. Для управління лебідкою використовується гідророзподілювач Рн 323ПВ-64, для управління стрілою і важелями сучкорізної і приймальних головок — 2 гідророзподілювача РЗ-75.

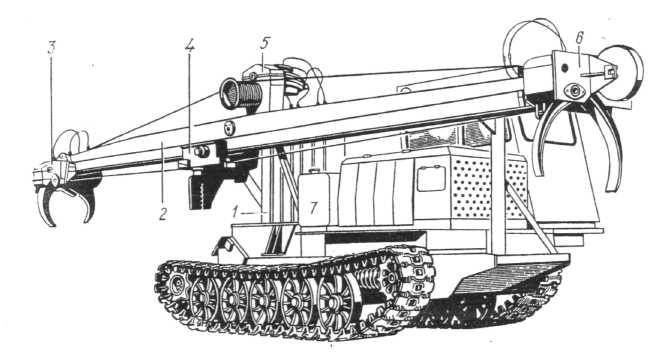

Мал. 29. Сучкорізна машина ЛП-33:
1 — опора; 2 — поворотна стріла; 3 — сучкорізна головка; 4 — захоплення;
5 — лебідка; 6 — приймальна головка; 7 — елементи гідросистеми
