Национальный исследовательский университет
«Московский Энергетический Институт»
Кафедра «Электроснабжения промышленных предприятий»
ТИПОВОЙ РАСЧЕТ
по курсу: «Энергосиловое оборудование промышленных предприятий»
Выполнил Перминов С.А.
Группа Эл-08-08
Вариант 24
Преподаватель Быстрицкий Г.Ф.
Москва, 2013 г.
1. Исходные данные и задание
На основании исходных данных произвести тепловой и конструктивный расчет водоводяного теплообменника и вычертить схему аппарата в соответствии с полученными размерами.
По заданному виду топлива рассчитать тепловой баланс агрегата и определить его КПД.
Тип подогревателя |
Водоводяной (ВВ) |
Для
ГВ
|
5/70 |
Температура
греющей воды
|
75/148 |
Схема движения носителей |
Прямоточная ↑↑ |
Вид топлива |
Т3 |
Коэффициент избытка воздуха αух |
1,45 |
Тепловая мощность, кВт |
2700 |
2. Тепловой и конструктивный расчет водоводяного теплообменника
Для аппаратов, работающих без изменения агрегатного состояния вещества (водоводяной подогревателей) уравнение теплового баланса имеет вид:
где Q – тепловая производительность, Вт
G1, G2 – расходы теплоносителей, кг/с
С1, С2 – теплоемкости теплоносителей, Дж/(кг К)
-
начальные и конечные температуры
теплоносителей
-
коэффициент, учитывающий потери тепла
в окружающую среду
( =0,97)
Теплоемкости горячего и холодного теплоносителя берутся по таблице приложения 3 [1] по средним температурам теплоносителей, которые соответственно равны:
(интерполяция
между значениями
и
);
(интерполяция
между значениями
и
);
Поверхность подогревателя H, м2 находим из уравнения теплопередачи:
где К – коэффициент теплопередачи, Вт/(м2 К)
–
средний
температурный напор между теплоносителями,
˚С
Для водоводяных подогревателей величина определяется по формуле:
-
большая и меньшая разности температур
на выходе и входе теплообменного
аппарата, согласно графику рис №1:

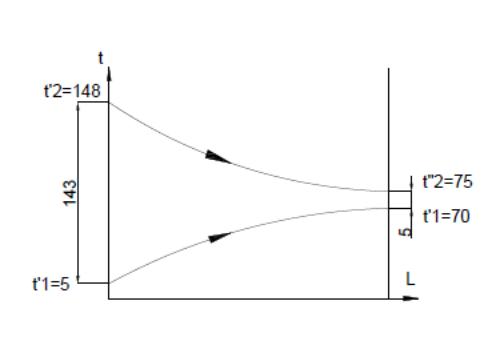

Рис №1. Тепловой напор по длине теплообменника
Средний температурный напор:
Общий коэффициент теплопередачи К, Вт/(м2 К), с достаточной точностью можно определить по формуле для плоской стенки:
α1, α2 – коэффициенты теплоотдачи с внешней и внутренней сторон трубки, Вт/(м2 К)
– толщина
стенки трубки, м
– коэффициенты
теплопроводности материала трубки,
Вт/(м2
К)
– термическое
сопротивление загрязнений, отлагающихся
на поверхности нагрева с обеих сторон,
(м2
К)/Вт
В водоводяных теплообменниках используют латунные трубки с наружным диаметром 16 мм и внутренним диаметром 14 мм.
Толщина
стенки трубки
=1 мм. Коэффициент теплопроводности для
латуни
Термическое сопротивление загрязнений:
– толщина
слоев загрязнений, м;
– коэффициенты
теплопроводности слоев загрязнений,
Вт/(м2
К);
-
для сырой воды по табл. [1, стр 20];
-
для сетевой воды;
по
табл. [1, стр 20].
Находим коэффициенты теплоотдачи α1, α2:
В – коэффициент, объединяющий комплекс величин, зависящих только от температуры воды, и определяемых по графику [1, стр 22] для средних температур носителей;
– плотность
воды при средней температуре, определяется
по приложению 3 [1];
– средняя
скорость движения теплоносителя.
При
В1=7,8;
При
В2=12,2;
При конструктивном расчете водоводяных подогревателей скорость теплоносителя в трубках принимают в пределах 0,5-3м/с [1, стр 21]
Принимаем
Гидравлический
диаметр при движении воды внутри трубок
равен их внутреннему диаметру
,
а при движении в межтрубном пространстве
он определяется по формуле:
где
- площадь поперечного сечения потока,
м2
Р – смачиваемый периметр сечения, м
Объемный расход теплоносителей:
Суммарное сечение всех труб:
Сечение одной трубы:
Количество труб:
Принимаем концентрическое расположение трубок с n=37.
Пересчитаем значение скорости теплоносителя для стандартного числа трубок:
По таблице раздаточного материала определяем отношение диаметра трубной решетки к шагу для n=37.
Шаг трубной решетки:
Диаметр трубной решетки:
Внутренний диаметр корпуса:
где k – кольцевой зазор между крайними трубками и корпусом:
Площадь межтрубного пространства:
Скорость воды в межтрубном пространстве:
Гидравлический
диаметр снаружи трубок:
Коэффициент теплоотдачи от стенки трубы к сырой воде:
Коэффициент теплоотдачи от сетевой воды к стенке трубы:
Общий коэффициент теплопередачи:
Поверхность нагрева подогревателя H, м2:
Длина трубок L:
где z – число ходов
dср - средний диаметр, рассчитанный по формуле:
Принимаем число ходов z =8, тогда длина трубок составит L= 3,1м.
Секционный водоводяной подогреватель
