Підготовча робота закінчена. Тепер приступаємо до виготовлення друкованої плати. Для цього беремо необхдног розміру шматок фольгованого склотекстоліту.
Дзеркальним малюнком з’єднувальних ліній, обгорнути склотекстоліт, лініями зі сторони фольги.
Керном помітити отвори.
Свердлом 0,8-1,0 мм виконати свердлення.
Наждачною шкуркою зачистити отвори.
Виконати, попередньо олівцем, нанесення ліній.
Повторно нанести з’єднувальні лінії, але вже спеціальною фарбою.
При нанесенні малюнку, користуйтесь спеціальним інструментом, який потрібно взяти у викладача.
Дати малюнку просохнути, після чого він готовий до наступної оборобки.
В спеціальній ванночці розчинити хлорне залізо.
Зробити ізольованим провідком, через технічний отвір, засіб для утримування плати в час хімічної обробки.
Помістити плату в розчин хлорного заліза, дотримуючись всіх заходів безпеки.
Провести травлення, час від часу повертаючи плату за повідок.
Діждатись результату, після чого промити плату.
Після промивки, необхідно залудити площинки біля отворів.
Плата готова до монтажу.
Здати роботу викладачеві. Практична робота № 9 Демонтажні, монтажні та ремонтні операції на печатних платах.
Мета роботи: Ознайомитись з методикою та практичними прийомами роботи.
Завдання: Змонтувати печатну плату, виконати ремонтні операції.
Хід роботи
Отримайте завдання у викладача.
Виконайте, спочатку, всі необхідні демонтажні операції.
Зачистіть отвори, що отримали в результаті роботи.
Підготуйте до монтажу нові елементи.
Поступово виконати монтаж елементів.
Плату перевірити, в разі необхідності, на працездатність після ремонту.
Здати роботу викладачеві. Практична робота № 10 Розробка плати монтажних з'єднань по принциповій схемі.
Мета роботи: Навчитись розробляти плату монтажних з’єднань по принциповій схемі.
Завдання: Розробити плату по набору деталей.
Хід роботи
Ознайомитись з принциповою схемою.
Вияснити кількість активних та пасивних елементів в схемі.
Взяти макети елементів, виготовлених з паперу.
Спочатку розмістити елементи активні, та пасивні ті що мають великий розмір.
Далі розмістити решту пасивних елементів.
Розміщувати слід покаскадно, уникаючи перетинань.
В разі необхідності, з’єднувальні лінії можна пропустити під корпусами елементів.
Добитись, методом заміни та пересування макетів, відсутності перетинань з’єднувальних ліній.
Після отримання правильного розміщення елементів (топології), необхідно виконати дзеркальне зображення з’єднувальних ліній.
На отриманому малюнку виконати необхідне розширення ліній. Зображення з’єднувальних ліній готове.
Практична робота № 11
Монтаж контрольного вузлa по принциповій та монтажній схемах
Мета роботи: Вивчити методику і отримати навички в монтажі конкретної схеми.
Завдання: Змонтувати схему генератора.
Хід роботи
Оглянути схему.

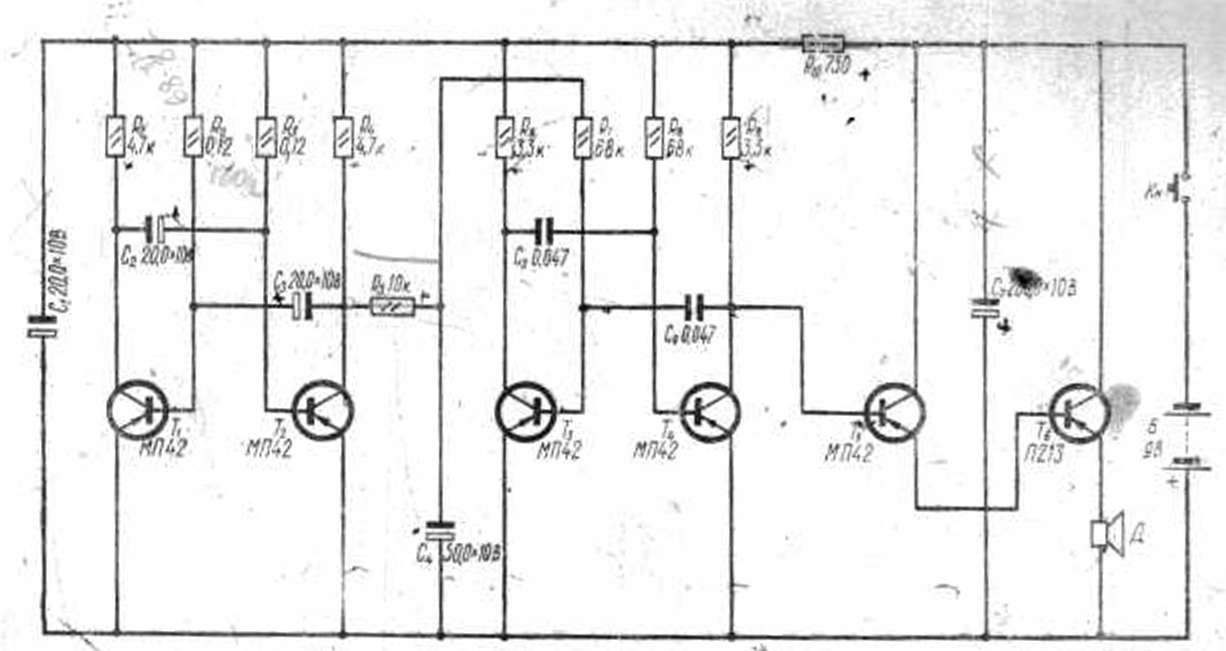

Рис. 1. Схема електронної «сирени».
Підібрати елементи для роботи.
Вияснити розмір елементів.
Підготовити монтажну схему, як вказано в ПР-11.
Змонтувати схему.
Перевірити монтажну схему на працездатність.
Здати роботу викладачеві.
Практична робота № 12
Монтаж контрольного вузла на печатній платі.
Мета роботи: Перевірити методику роботи з печатними платами.
Завдання: Виготовити підсилювач низької частоти.
Хід роботи
На початку роботи, слід зауважити, що схему конкретного пристрою, який буде виготовлятись, залежить від вимог викладача. Схема даного підсилювача, приведена в якості прикладу.
О
глянути
схему.
Рис.1. Схема підсилювача НЧ.
Вияснити розмір елементів, які входять до її складу.
Спочатку виготовити плату монтажних з’єднань.
Після цього, перевірити, чи в повній мірі монтажні лінії годяться для виготовлення їх друкованим методом. Якщо необхідно – внести зміни.
Виготовити плату з друкованим монтажем, як це вказано в ПР-8.
Спочатку необхідно змонтувати всі пасивні елементи, за винятком дроселів..
Далі, встановити активні елементи.
Перевірити схему на працездатність методом пробного вмикання.
Якщо схема працює – підготувати її до здачі, якщо ні – перевірити якість монтажу.
По закінченню здати роботу викладачеві.
