Установка и администрирование ОС Windows в целях тестирования ПО Учебное пособие

REVISION HISTORY
Rev.	Description of Change	Author	Date	Approved
				Name	Effective Date
<0.1>	draft	Yury Alpatov	<24-10-2008>

0 Предмет курса 4

1 Пояснения к программе курса 4

2 Пояснения к плану курса 5

1. Пояснения к изучению теоретической части 5

1. Пояснения к темам курса 5

2. Пояснения к практическому заданию 5

3 Теоретическая часть 6

1. Организация внешней памяти на магнитных дисках 6

2. Файловые системы 7

1. Цели и задачи файловой системы 7

2. Файловая система FAT 8

3. Файловая система NTFS 10

Управление дисками 14

4. Структуры дисков 14

5. Типы томов 15

6. Оснастка "Управление дисками". 16

3. Настройка разрешений файловой системы 17

1. Определение действующих разрешений для файлов и папок 22

4. Настройка общих папок 23

1. Подключение к общим папкам 25

5. Консоль управления MMC 26

6. Службы Windows 27

7. Средства мониторинга 29

Диспетчер задач (Task Manager) 30

Оснастка Просмотр событий (Event Viewer) 34

1. Оснастка Производительность (Performance) 35

Системные утилиты 40

2. System Information (Сведения о системе) 40

3. System Configuration (Настройка системы) 41

4. ODBC Data Source Administrator (Источники данных (ODBC)) 42

8. Учетные записи пользователей и групп 43

Создание пользовательской учетной записи 45

Управление локальными группами 46

9. Профили пользователей 47

Настройки, хранящиеся в профиле пользователя 47

1. Структура профиля пользователя 48

10. Политики безопасности 49

1. Политики учетных записей 50

2. Локальные политики 50

11. Аудит локальной системы 51

3. Активизация аудита 51

1. Настройка и просмотр параметров аудита для папок и файлов 52

2. Область действия настроек аудита 53

3. Отключение аудита файлов и папок 53

3. Локальные вычислительные сети 54

4. Классификация локальных сетей 54

5. Стек протоколов TCP/IP 57

Управление сетевыми подключениями 62

6. Служба каталогов Active Directory 64

7. Виртуальные частные сети (VPN) 65

12. Работа с реестром 67

1. Структура реестра 67

2. Расположение реестра 70

3. Импорт и экспорт настроек реестра 70

4. Способы редактирования реестра 72

5. Установка параметров безопасности для реестра 73

13. Удаленный доступ к рабочему столу (Remote Desktop) 76

1. Разрешение удаленного доступа 77

2. Запуск и конфигурирование сеанса удаленного доступа 77

3. Выход из сеанса 78

Автоматизация деятельности администратора 78

4. Выполнение заданий по расписанию (Task Scheduler) 78

5. Windows Scripting Host 79

Резервное копирование 80

6. Резервное копирование системных файлов 82

Восстановление системных данных 84

14. Клонирование ОС 84

4 Источники 84

0. Предмет курса

Microsoft Windows — семейство операционных систем компании Майкрософт (Microsoft). Последние 10 лет Windows — самая популярная (91,02 %) операционная система на рынке персональных компьютеров.

Windows XP (кодовое название при разработке — Whistler; внутренняя версия — Windows NT 5.1) — операционная система семейства Windows NT от компании Microsoft. Она была выпущена 25 октября 2001 года и является развитием Windows 2000 Professional.

Windows Server 2003 (кодовое название при разработке — Whistler Server, внутренняя версия — Windows NT 5.2) — это операционная система семейства Windows NT от компании Microsoft, предназначенная для работы на серверах. Она была выпущена 24 апреля 2003 года.

0. Пояснения к программе курса

Курс состоит из 11 частей:

1. Виртуальные машины

2. Установка операционных систем Windows

3. Региональные установки

4. Файловые системы, назначение прав доступа, распределенная файловая система

5. Программы, выполняющиеся в системе, средства мониторинга, службы

6. Системные утилиты

7. Настройка системы: учетные записи пользователей, сеть, безопасность, системные каталоги

8. Реестр Windows

9. Удаленное управление

10. Автоматизация деятельности администратора: назначенные задания, пакетные файлы, Windows Scripting

11. Резервное копирование, тиражирование рабочих конфигураций

Начинать изучение можно с любой части. После изучения теоретического материала необходимо выполнить практические задания, ответить на теоретические вопросы, пройти тестирование.

0. Пояснения к плану курса

   1. Пояснения к изучению теоретической части

      1. Пояснения к темам курса

N	Пояснения по темам курса	Ссылка на источник
1	Виртуальные машины	6
2	Установка операционных систем Windows	1, 4, 7, 5
3	Региональные установки	1, 4, 5, 7
4	Файловые системы, назначение прав доступа, распределенная файловая система	Error: Reference source not found, 1, 4
5	Программы, выполняющиеся в системе, средства мониторинга, службы	1, 4, 7
6	Системные утилиты	1, 4
7	Настройка системы: учетные записи пользователей, сеть, безопасность, системные каталоги	1, 4, 7, 5
8	Реестр Windows	1, 4, 5, 7
9	Удаленное управление	1, 4
10	Автоматизация деятельности администратора: назначенные задания, пакетные файлы, Windows Scripting	8
11	Резервное копирование, тиражирование рабочих конфигураций	1, 4

2. Пояснения к практическому заданию

Практическое задание состоит из 2-х частей.

0. Теоретическая часть

   1. Организация внешней памяти на магнитных дисках

Для организации внешней памяти желательно использовать относительно недорогие, но достаточно быстродействующие и емкие устройства с прямым доступом к данным. К таким устройствам, прежде всего, относятся накопители на жестких магнитных дисках (НЖМД). Из оперативной памяти в НЖМД и обратно информация передается байтами, а вот записывается на диск и считывается с него она уже последовательно (побитно).

Жесткий диск состоит из одной или нескольких стеклянных или металлических пластин, каждая из которых покрыта с одной или двух сторон магнитным материалом. Таким образом, диск состоит из пакета пластин. На каждой стороне каждой пластины размечены тонкие концентрические кольца – дорожки (tracks), на которых хранятся данные. Количество дорожек зависит от типа диска. Нумерация дорожек начинается с 0 от внешнего края к центру диска. Когда диск вращается, элемент, называемый головкой, считывает двоичные данные с магнитной дорожки или записывает их на магнитную дорожку.

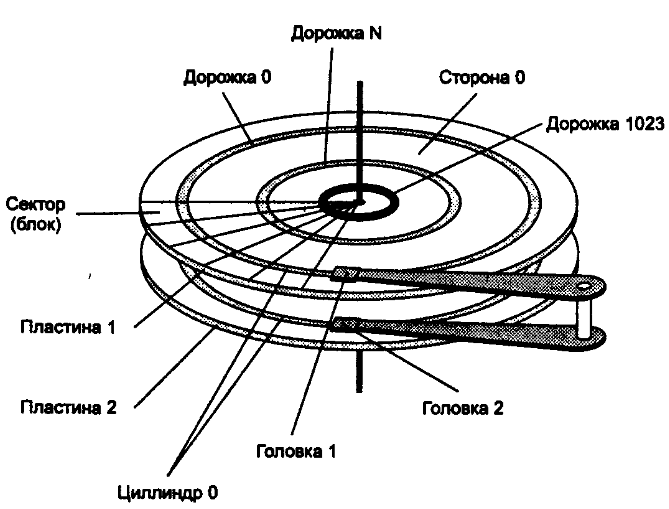

Рисунок 1 Схема устройства жесткого диска

Совокупность дорожек одного радиуса на всех поверхностях всех пластин пакета называется цилиндром (cylinder). Каждая дорожка разбивается на фрагменты, называемые секторами (sectors), или блоками (blocks), так что все дорожки имеют равное число секторов, в которые можно максимально записать одно и то же число байт. Сектор имеет фиксированный для конкретной системы размер, выражающий степень двойки. Чаще всего размер сектора составляет 512 байт.

Операционная система при работе с диском использует, как правило собственную единицу дискового пространства, называемую кластером (cluster). При создании файла место на диске ему выделяется кластерами. Например, если файл имеет размер 3200 байт, а размер кластера в файловой системе определен в 1024 байт, то файлу будет выделено на диске 4 кластера. Дорожки и сектора создаются в результате процедуры физического или низкоуровневого форматирования диска, предшествующей использованию диска. Низкоуровневый формат диска не зависит от типа операционной системы, которая этот диск будет использовать.

Разметку диска под конкретный диск файловой системы выполняют процедуры высокоуровневого, или логического форматирования. При высокоуровневом форматировании определяется размер кластера и на диск записывается информация, необходимая для работы файловой системы. Прежде чем форматировать диск под определенную файловую систему он может быть разбит на разделы. Раздел – это непрерывная часть физического диска, которую операционная система представляет пользователю как логический диск.

Рисунок 2 Разбиение диска на кластеры

Для того чтобы системное программное обеспечение получило информацию о том, как организовано хранение данных на каждом конкретном накопителе, нужно разместить в одном из секторов соответствующие данные. Даже если НЖМД используется как единственный логический диск, все равно нужно указать, что имеется всего один диск, и его размер. Структура данных, несущая информацию о логической организации диска, вместе с небольшой программой, с помощью которой можно ее проанализировать, а также найти и загрузить в оперативную память программу загрузки операционной системы, получила название главной загрузочной записи (Master Boot Record, MBR). MBR располагается в самом первом секторе НЖМД, то есть в секторе с координатами 0-0-1. Программа, расположенная в MBR, носит название внесистемного загрузчика (Non-System Bootstrap, NSB). Вследствие того что сектор состоит только из 512 байт и помимо программы в нем должна располагаться информация об организации диска, внесистемный загрузчик очень прост, а структура данных, называемая таблицей разделов (Partition Table, РТ), занимает всего 64 байт.

Первым байтом в элементе таблицы разделов идет флаг активности раздела Boot Indicator (значение 0 — не активен, 128 (80(h)) — активен). Он позволяет определить, является ли данный раздел системным загрузочным. В результате процесс загрузки операционной системы осуществляется путем загрузки первого сектора с такого активного раздела и передачи управления на расположенную в нем программу, которая и продолжает загрузку. Активным может быть только один раздел, и это обычно проверяется программой NSB, расположенной в MBR.
