4 Расчет количества кабеля и кабель-канала

На каждом рабочем месте устанавливается внешняя компьютерная розетка. Всего устанавливается 97 розеток. К каждой розетке прокладывается кабель «неэкранированная витая пара» (UTP). Соединение горизонтальной проводки с портами активного сетевого оборудования осуществляется коммутационными шнурами длиной один метр. Для подключения рабочих станций к розеткам используются коммутационные шнуры длиной 1 метр. Количество данных шнуров равно 97-ум. Прокладка кабеля выполняется по периметру помещения в кабель-каналах. Кабель прокладывается на высоте не менее 0,5 м от пола. Общая длина кабеля будет равна сумме длин кабеля от каждой розетки до шкафа. Всего нам понадобиться 220м кабеля для аудиторий.

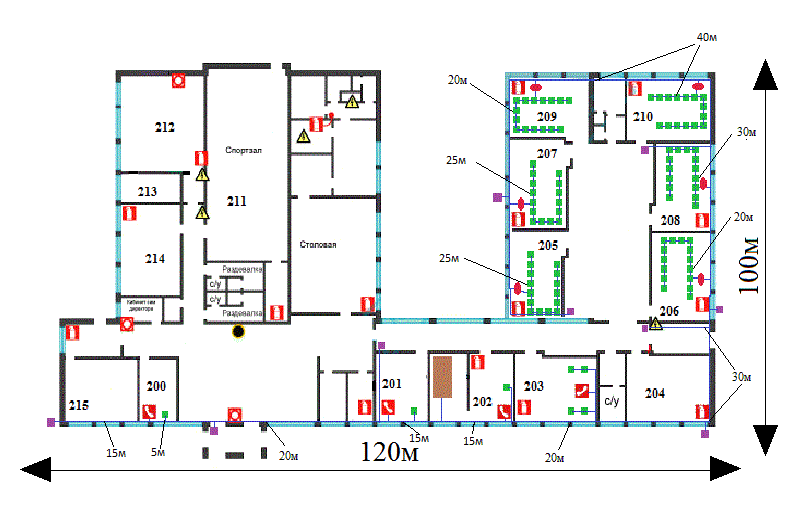

Рисунок 10 - Расчет кабеля

Кабинет 215 ведём кабель по стене, метр от пола, сверлим отверстие на улицу, устанавливаем видео камеру, сверлим отверстие через стену в кабинет 200 подключаем пк, ведём кабель к главному входу на улицу, устанавливаем видеокамеру, далее ведём кабель в 201 кабинет подключаем телефон, компьютер и сверлим отверстие в холл и подключаем камеру, далее сверлим отверстие в 202 кабинет подключаем сервер, телефон, и компьютер , далее отверстие через стену в 203 кабинет подключаем 4 компьютера и телефон, сверлим отверстие через стену в 204 кабинет от туда отверстие через стену на улицу, подключаем камеру, далее ведём провод в ход радом с 206 кабинетом ставим камеру, сверлим отверстие в 206 кабинет, от туда отверстие на улицу подключаем видеокамеру, далее в 206 кабинете подключаем 15 компьютеров и сверлим отверстие в 208 кабинет, там подключаем 15 компьютеров в доль стены ведём провод в холл и подключаем видеокамеру, далее отверстие в 210 подключаем 15 компьютеров , отверстие в 209 кабинете подключаем 15 компьютеров, отверстие в 207 подключаем 15 компьютеров, в стене сверлим отверстие на улицу и подключаем видео камеру, ведём кабель в 205 кабинет подключаем 15 компьютеров и выводим кабель в холл, подключаем видео камеру.

Таблица 11 - Расчет кабеля

Кабинет	Кабель,м.
215	15м
200	5м
Главный вход	20м
201+ Хол	15м
202	15м
203	20м
204	30м
206+ Хол	20м
208+ Хол	30м
210	40м
209	20м
207	25м
205+ Хол	25м
