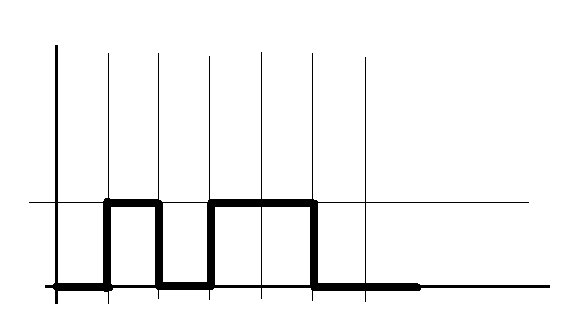

1. Униполярный код nrz
Правило образования: логическая 1 передается высоким уровнем сигнала, логический 0 передается низким или нулевым уровнем сигнала.
Особенности сигнала NRZ.
Наличие постоянной составляющей сигнала. Она приводит к заряду линии связи и, как следствие, к ложным срабатываниям приемника.
Средняя мощность, выделяемая в нагрузке(входное сопротивление приемника) вдвое больше, чем при биполярном кодировании
Рср=v02/(2Rн)
При отсутствии в нагрузке (на входе приемника) сигнала, у приемника имеется неопределенность, что на самом деле происходит в линии связи: длинная последовательность 0 или 1, или обрыв, или короткое замыкание в линии связи. Это наблюдается при соединении приемника и линии связи через реактивные элементы.
При длинных последовательностях 0 и1 возможно нарушение синхронизации передатчика и приемника, т. е. приемник может или прочесть дважды один и тот же бит, или пропустить один или несколько битов.
Сигнал кода NRZ не имеет признаков, по которым могло быть возможно обнаружение текущих ошибок.
0 1 0 1 1 0
2.Биполярный код nrz
Правило образования: логическая 1 передается положительным уровнем сигнала, логический 0 – отрицательным.
Особенности:
Уровень постоянной составляющей меньше, чем в предыдущем случае. Знак и уровень постоянной составляющей определяется соотношением 0 и 1 в сообщении.
Улучшение кодов возможно двумя путями:
скорость передачи сигнала выбирается большей, чем скорость передачи информации
вводятся дополнительные электрические уровни сигналов
1 0 0 1 0 1 1

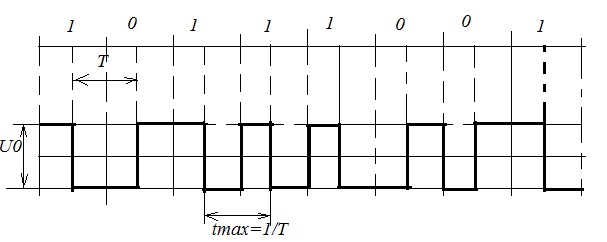

3. Код Манчестер-2 и его свойства
Логические единицы передаются отрицательным фронтом биполярного сигнала в середине битового интервала, логические нули положительным фронтом биполярного сигнала в середине битового интервала. При необходимости сигнал может менять полярность на границе битовых интервалов на противоположные как бы готовясь к отображению очередного бита.
Особенности кода
1) Постоянная составляющая сигнала практически равна нулю с точностью до половины бита.
2) Средняя мощность, выделяемая в нагрузку такая же как и у NRZ.
3) При передаче длинных последовательностей нолей и единиц приёмник их нормально различает. Кроме того, приёмник при отсутствии тока способен диагностировать линии связи.
4) Поскольку каждый логический уровень передается фронтом, то здесь имеет место побитная синхронизация (самая надёжная).
5) При «замерзании» сигнала на одном уровне в течение времени, превышающего длительность, приёмник диагностирует состояние ошибки передачи.
Сигнал Манчестер 2 допускает серьёзные искажения, поскольку приёмник фиксирует не уровни сигнала, а его переходы через ноль. В силу этого сигнал М-2 может передавать сигнал с более высокой скоростью, чем сигнал NRZ.

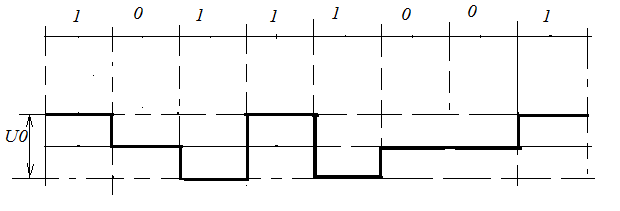

4. AMI – сигнал и его свойства
Правило образования: логические единицы передаются попеременно положительным и попеременно отрицательным уровнями сигнала, логический ноль – нулевым уровнем сигнала.
1) Постоянная составляющая равна 0 с точностью до одного бита.
2) Средняя мощность, выделяемая в нагрузке такая же как у NRZ.
3) а) При длинных последовательностях логических единиц, при сопряжении элементов системы с помощью реактивных элементов потери синхронизации не происходит, поскольку происходит смена полярностей.
Б) При длинных последовательностях логических нолей передатчик периодически (после опр количества нолей) отправляет в линию кодовую посылку стандартного формата, при этом кодовая посылка не совпадает ни с одной из информационных, затем не нарушая правила AMI – сигнала, подпитывает собою синхронизацию и выполняет диагностическую функцию.
4) Признаком ошибок является нарушение порядка чередования полярностей.
