Основные элементы светоаэрационного фонаря
Ферма фонаря Фонарная панель
Панель торца Оконная панель(панель переплета)
ПП 6x1,8(1,2; 1,5)
Связи ВС Пожарная лестница
Рис. 6.16. Основные элементы светоаэрационного фонаря
Фермы фонаря крепят____________________________________________________________
____________________________________________________________________________________________________________________________________________________________________.
Нижняя часть фонаря до оконной панели называется_________________________________.
На фонарные панели навешиваются_______________________________________________.
Для обеспечения пространственной жесткости между фонарными фермами ______________
__________________________________________________________________________________
Панели торца ___________________________________________________________________
__________________________________________________________________________________
По торцам фонаря размещаются __________________________________________________.
Покрытие фонаря выполняется ____________________________________________________
__________________________________________________________________________________
Светоаэрационные фонари устраиваются шириной
-_____________________________________________________________________________;
-_____________________________________________________________________________.
Остекление фонарей может быть_________________________________________________.
Высота остекления ____________________________________________________________
Высота фонаря ________________________________________________________________

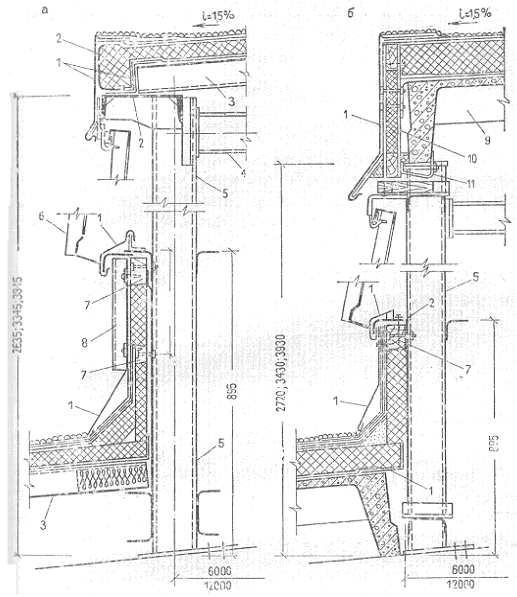

Рис. 6.17. Конструктивные детали прямоугольных светоаэрационных фонарей
а –___________________________________________________________________________________;
б –___________________________________________________________________________________;
1 –___________________________________________________________________________________;
2 –___________________________________________________________________________________;
3 –___________________________________________________________________________________;
4 –___________________________________________________________________________________;
5 –___________________________________________________________________________________;
6 –___________________________________________________________________________________;
7 –___________________________________________________________________________________;
8 –___________________________________________________________________________________;
9 –___________________________________________________________________________________;
10 –__________________________________________________________________________________;
11 –__________________________________________________________________________________.

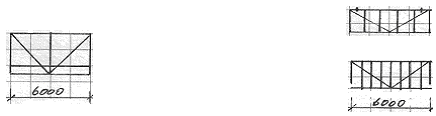

Рис. 6.18. Светоаэрационные фонари с одним и двумя ярусами переплетов
Фонари выполняются __________________________________________________________
______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Открывание фонарных переплетов предусмотрено ___________________________________
__________________________________________________________________________________
Зенитные фонари ______________________________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
Зенитные фонари могут быть:
- плоскими;
- куполообразными;
- глухими;
- открывающимися.
Рис. 6.19. Плоские зенитные фонари
а –___________________________________________________________________________________;
б –___________________________________________________________________________________;
в –___________________________________________________________________________________;
1 –___________________________________________________________________________________;
2 –___________________________________________________________________________________;
3 –___________________________________________________________________________________;
4 –___________________________________________________________________________________;
5 – __________________________________________________________________________________;
6 –___________________________________________________________________________________;
7 –___________________________________________________________________________________.
Зенитные плоские фонари состоят из_____________________________________________
________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________.
Рис. 6.20. Куполообразные зенитные фонари
а –___________________________________________________________________________________;
б –___________________________________________________________________________________;
1 – ___________________________________________________________________________________;
2 –___________________________________________________________________________________;
3 –___________________________________________________________________________________;
4 –___________________________________________________________________________________;
5 –___________________________________________________________________________________;
6 –___________________________________________________________________________________;
7 – ___________________________________________________________________________________;
8 –___________________________________________________________________________________;
9 –___________________________________________________________________________________;
10 –__________________________________________________________________________________;
11 –__________________________________________________________________________________;
12 –__________________________________________________________________________________;
13 –__________________________________________________________________________________.
Рис. 6.21. Конструктивные элементы зенитных фонарей
1 –___________________________________________________________________________________;
2 –___________________________________________________________________________________;
3 –___________________________________________________________________________________;
4 –___________________________________________________________________________________;
5 –___________________________________________________________________________________;
6 –___________________________________________________________________________________;
7 –___________________________________________________________________________________;
8 –___________________________________________________________________________________;
9 – __________________________________________________________________________________;
10 –__________________________________________________________________________________;
11 –__________________________________________________________________________________;
12 –__________________________________________________________________________________;
13 –__________________________________________________________________________________;
14 –__________________________________________________________________________________;
15 –__________________________________________________________________________________;
16 –__________________________________________________________________________________;
17 –__________________________________________________________________________________;
18 –__________________________________________________________________________________.
Домашнее задание: § 23.2, § 23.3, § 23.4 стр. 223-230 рис. 23.9, 23.13; конспект
- Не задуваемые фонари, их конструкция, область применения –
§23.4 стр. 230, рис. 23.14;
- Пространственные покрытия - 4, стр. 149-1250; 5, стр. 337-342
