Начертания и основные назначения линий

Наименование	Начертание	Толщина линии по отношению к толщине основной линии	Основное назначение
1. Сплошная толстая основная		s	Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2. Сплошная тонкая		От до	Линии контура наложенного сечения Линии размерные и выносные Линии штриховки Линии-выноски Полки линий-выносок и подчеркивание надписей Линии для изображения пограничных деталей («обстановка») Линии ограничения выносных элементов на видах, разрезах и сечениях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3. Сплошная волнистая			Линии обрыва Линии разграничения вида и разреза
4. Штриховая			Линии невидимого контура Линии перехода невидимые
5. Штрихпунктирная тонкая		От до	Линии осевые и центровые Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений
6. Штрихпунктирная утолщенная		От до	Линии, обозначающие поверхности, подлежащие термообработке или покрытию Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)
7. Разомкнутая		От s до 1,5S	Линии сечений
8. Сплошная тонкая с изломами		От до	Длинные линии обрыва
9. Штрих пунктирная с двумя точками тонкая		От до	Линии сгиба на развертках. Линии для изображения частей изделий в крайних или промежуточных положениях Линии для изображения развертки, совмещенной с видом

Линии групповой связи. Для уменьшения количества линий, изображаемых на схеме, рекомендуется применять условное графическое слияние отдельных линий в групповые линии по правилам, установленным ГОСТ 2.721-74.

При использовании групповых линий должны выполняться следующие требования. Каждая сливаемая линия в месте слияния должна быть помечена условным порядковым номером (рис. 2а); допускается помечать линии буквами или сочетанием букв и цифр.

Рис.2

Сливаемые линии не должны иметь разветвлений, т. е. каждый условный номер должен встречаться на линии групповой связи два раза. При наличии разветвлений их количество указывают после порядкового номера линии через дробную черту (рис. 2б).

Условные порядковые номера не присваивают, если сливаемые линии уже имеют обозначения, например, номера проводов (рис. 2в).

Сливаемые линии на всех схемах комплекта изображают одним из двух приведенных в стандарте способов: под прямым углом или с изломом под углом 45° к групповой линии.

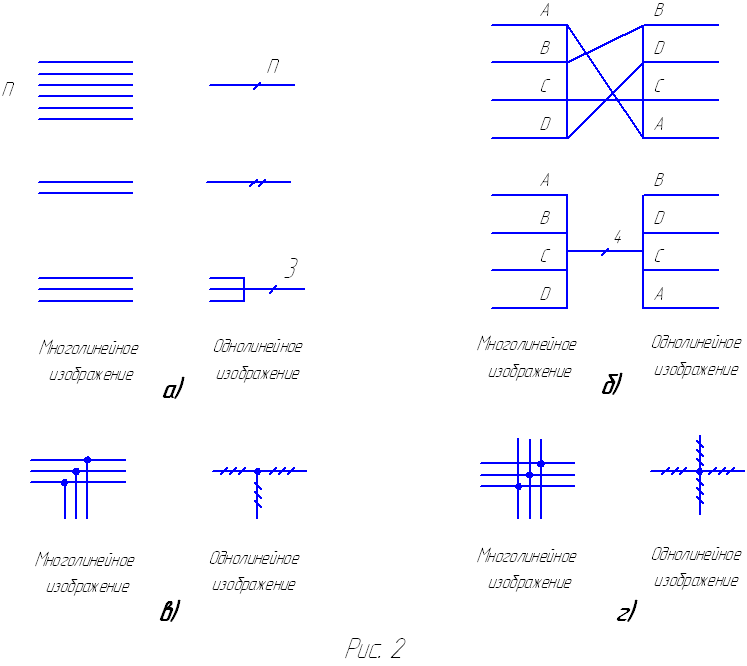

Для уменьшения количества параллельных сонаправленных линий большой протяженности рекомендуется изображать их в однолинейном представлении. При этом следует сохранять порядок следования линий в группе (рис. 3 а, б). Если это не возможно или нецелесообразно, то на линии наносят соответствующие метки (рис. 3 в).

Рис.3

Прерывание линий. Линии, соединяющие графические обозначения на схемах, показывают, как правило, полностью. Допускается обрывать линии связи, если они затрудняют чтение схемы. Обрывы линий заканчивают стрелками. Около стрелок указывают места обозначений прерванных линий, например, подключения, или необходимые характеристики цепей (полярность, потенциал и т. д.).

При выполнении схемы на нескольких листах линии, переходящие из одного листа на другой, обрывают за пределами изображения схемы. Рядом с обрывом линий указывают обозначение или наименование, присвоенное данной линии (номер провода, наименование сигнала и т. д.), а в круглых скобках - номер листа, на который переходит линия связи и номер зоны (при ее наличии), например: (5, А6) -линия переходит на лист 5 в зону А6, или же обозначение документа при выполнении схем самостоятельными документами.

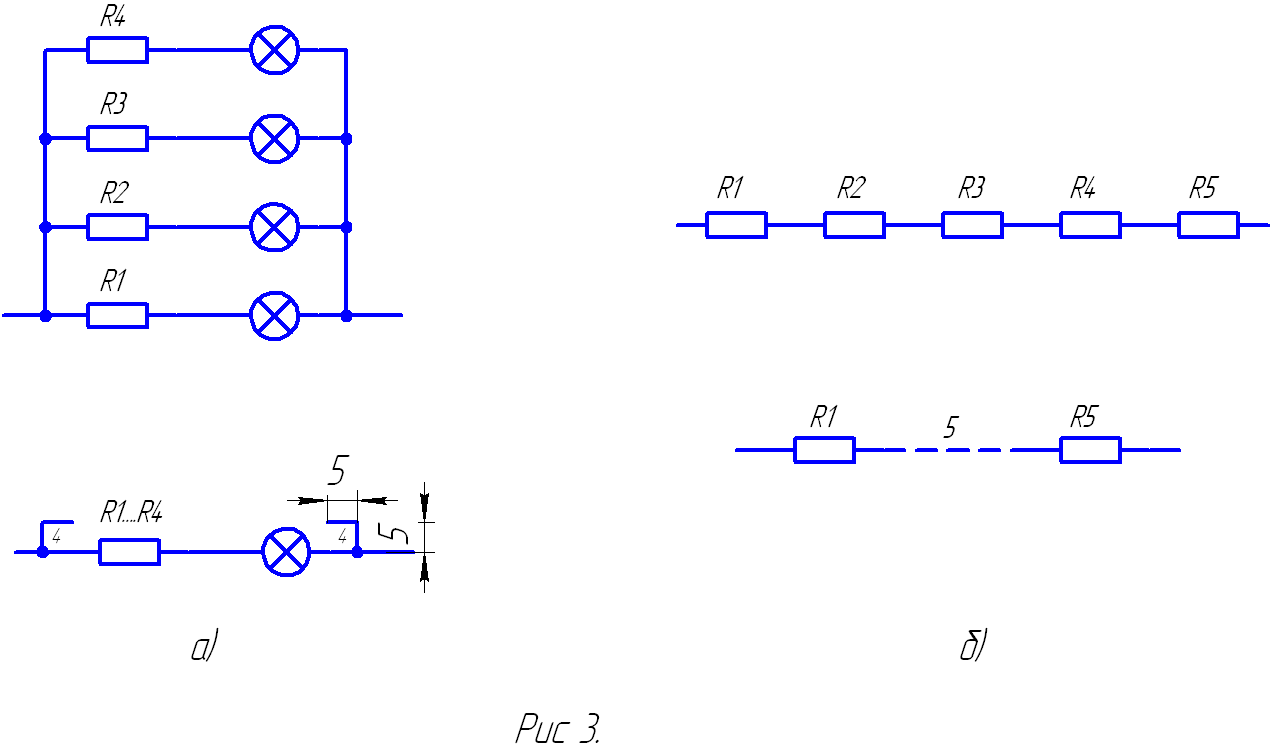

Для упрощения схемы при наличии в ней нескольких одинаковых элементов, соединенных параллельно или последовательно допускается вместо изображения всех ветвей параллельного соединения изображать только одну ветвь. Указывается количество ветвей при помощи обозначения ответвления (рис. 4а), а в случае последовательного соединения только первый и последний элементы, показывая связи между ними штриховыми линиями (рис. 4б)

Рис.4
