Продолжение таблицы вариантов к практической работе 7
№ |
Варианты |
33 |
34 |
35 |
36 |
Параметры |
|||||
1 |
Н, м |
1009 |
1010 |
1011 |
1005 |
2 |
h, м |
8 |
8 |
8 |
8 |
3 |
D, м |
0,15 |
0,15 |
0,15 |
0,15 |
4 |
d, м |
0,05 |
0,05 |
0,05 |
0,05 |
5 |
Qн, т/сут |
32 |
33 |
34 |
21 |
6 |
Qт, т/сут |
7 |
5 |
9 |
8 |
ПРАКТИЧЕСКАЯ РАБОТА 8
РАСЧЕТ ЧИСТКИ ПЕСЧАННЫХ ПРОБОК ГИДРОБУРОМ
Определить необходимую мощность двигателя и время на очистку песчаной пробки гидробуром.
Чистка пробки производится гидробуром БГ-100М с использованием подъемника ЛТ11КМ-80 на канате диаметром d=15,5 мм.
Дано:
Глубина скважины H = м;
Диаметры эксплуатационной колонны Dн = мм;
Мощность песчаной пробки h = м;
Плотность песчаной пробки ρп = кг/м3;
Плотность жидкости ρж = кг/м3.
Решение
Чистка пробки производится гидробуром БГ-100М с использованием подъемника ЛТ-11, КМ-80 на канате диаметром 15,5
Эффективная мощность двигателя определяется по формуле
Дж·с, (8.1)
где Р – натяжение ходового конца каната, Н
υ – скорость навивки каната на барабан, м/с
ηоб – общий механический КПД передачи от двигателя до барабана лебедки, ηоб =0,74
Подставив в формулу (8.1) значение
получим
(8.2)
где D – диаметр навивки каната на барабан
п – частота вращения барабана лебедки (находят по таблице 8.1)

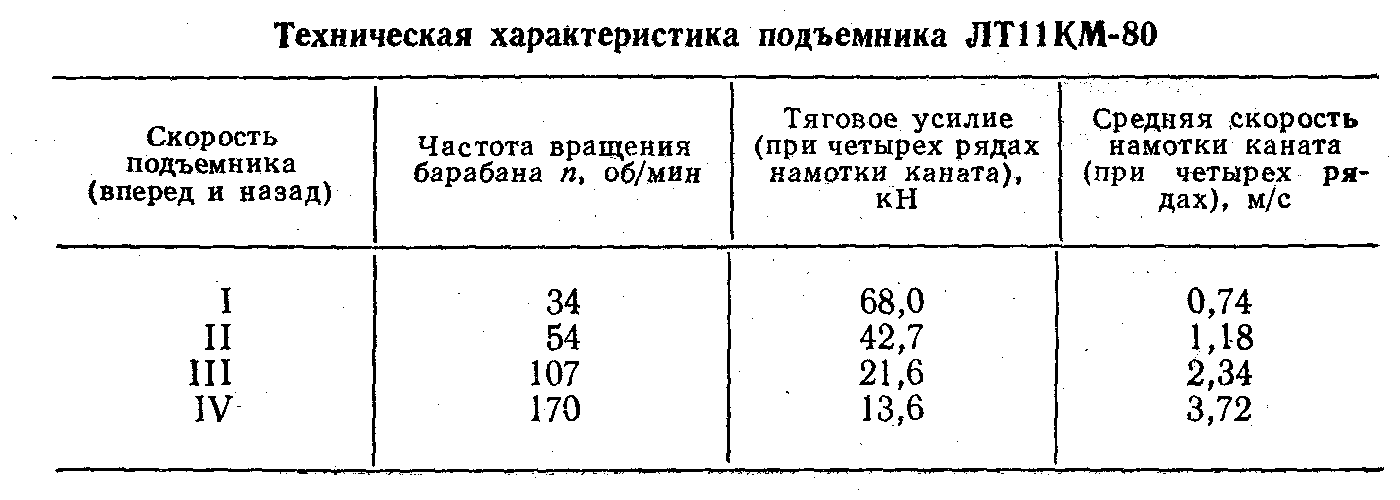

Таблица 8.1
Спуск и подъем гидробура осуществляется напрямую, а поэтому напряжение каната Р равно весу поднимаемого груза Q, а скорость навивки каната равна скорости подъема гидробура.
Вес груза
где q – вес 1 м стального каната диаметром 15,5 мм, Н. q = 7,95Н
L – средняя глубина спуска гидробура, м. L = 1190 м
G – общий вес гидробура, Н
Н
где G1 – вес гидробура, Н. G1 = 1960 Н
G2 – вес песка и жидкости в гидробуре, Н
Н
Учитывая, что рабочий объем желонки Vж = 0,033 м3 и объем жидкости в цилиндре насоса Vн = 0,0045 м3
Н
Н
Н
Диаметр навивки каната колеблится от Dmin до Dmax
где Dmax – максимальный диаметр навивки каната при полностью поднятом гидробуре. Dmax = 0,8 м
Dmin – минимальный диаметр навивки каната, при положении гидробура на забое
где В = 91 см
см
Необходима для подъема гидробура на скорости 4 мощность двигателя составит
кВт
Поскольку подъемник ЛТ-11, КМ-80 имеет мощность кВт, чистка пробки гидробуром на этом подъемнике возможна только на первых трех скоростях. При больших глубинах скважин следует пользоваться более мощными агрегатами АзИНМаш-32М
ТАБЛИЦА ВАРИАНТОВ К ПРАКТИЧЕСКОЙ РАБОТЕ 8
№ |
Варианты |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Параметры |
|||||||||
1 |
Н, м |
1200 |
1250 |
1240 |
1210 |
1220 |
1230 |
1260 |
1270 |
2 |
D, мм |
168 |
168 |
168 |
168 |
168 |
168 |
168 |
168 |
3 |
h, м |
20 |
10 |
15 |
209 |
10 |
15 |
20 |
10 |
4 |
|
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
2000 |
5 |
|
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
