Государственное бюджетное образовательное учреждение

среднего специального образования

"НИЖЕГОРОДСКИЙ КОЛЛЕЖД ТЕХНОЛОГИИ И ДИЗАЙНА"

УТВЕРЖДЕНО

Протокол заседания цикловой

комиссии спец. дисциплин

№ _____ от ____________

Председатель __________

Г.А. Шушпанова

ПОСТРОЕНИЕ БАЗОВОЙ КОНСТРУКЦИИ (БК)

ЖЕНСКИХ БРЮК (ПО МЕТОДИКЕ ЕМКО ЦОТШЛ)

Методические указания

к выполнению

лабораторно-практической работы

специальность 072501 Дизайн (по отраслям) (костюма)

по

- МДК 02.02 Основы конструкторско-технологического обеспечения дизайна

- ПМ.02 Техническое исполнение художественно-конструкторских (дизайнерских) проектов в материале

к теме: Построение базовых конструкций (БК) на типовые фигуры

Разработчик: преподаватель __________ с.В. Степанидина

подпись

2012

Лабораторно-практическая работа

Тема лабораторно-практической работы:

Построение базовой конструкции (БК) женских брюк (по методике ЕМКО ЦОТШЛ).

Формируемые компетенции: ПК 2.3 Разрабатывать конструкцию изделия с учётом технологии изготовления, выполнять технические чертежи.

Цель работы: освоить методику построения женских брюк ЦОТШЛ.

Предполагаемый результат: чертеж базовой конструкции женских брюк на типовую (индивидуальную фигуру).

Иметь практический опыт: - определения исходных данных для конструирования женских брюк;

- построение базовой конструкции женских брюк для воплощения авторских проектов в материале.

Уметь: определять и обосновывать выбор исходных данных для построения конструкции, производить расчёт величин конструктивных отрезков согласно формулам методики ЦОТШЛ; лекально оформлять контурные линии конструкций; проверять чертеж основы конструкции на соответствие основных размеров деталей измерениям фигуры и на правильность сопряжения срезов соединяемых деталей.

Знать: исходные данные для построения базовой основы женских брюк и этапы её построения, наименование конструктивных линий на чертеже конструкции и деталей конструкции брюк.

Работа носит репродуктивный характер, т.к. разработана подробная инструкция для её проведения.

Время выполнения: 2 академических часа.

Оснащение работы: журналы мод, образцы изделий женских брюк различных видов, учебные плакаты, чертежные инструменты, вычислительные средства, цветные карандаши, миллиметровая бумага.

Содержание работы

1. Составление задания на разработку конструкции брюк.

2. Определение исходных данных для построения БК брюк: величин размерных признаков и прибавок.

3. Выполнение расчетов для БК брюк.

4. Построение чертежа основы брюк.

5. Проверка качества построения конструкции, сопряженности и накладываемости срезов.

6. Анализ результатов работы; формулировка выводов.

Методические указания

1. Задание на разработку чертежа конструкции брюк выполняют по форме таблицы 1.

2. В соответствии с принятым размером типовой фигуры или конкретной фигуры учащихся, на которую должна разрабатываться конструкция, записываются абсолютные величины размерных признаков, необходимые для последующих расчетов, заполняя таблицу 2.

Размерные признаки типовой фигуры определяют по ОСТ 17-326-81 «Изделия швейные, трикотажные, меховые. Типовые фигуры женщин. Размерные признаки для проектирования одежды».

Для расчетов определяются:

1) прибавки к полуобхвату бедер П_Сб = 2,0  4,0см;

2) прибавка к полуобхвату талии П_Ст = 2,0  2,5см

Также используются измерения изделия:

1) длина брюк Д_изд;

2) ширина брюк внизу Ш_Н;

3) ширина брюк на уровне колена Ш_К.

Величины этих измерений берутся по модели.

Таблица 1 Характеристика внешней формы и конструкции изделия

Наименование изделия	Силуэт	Рост, размер, полнотная группа Р-Ог-ОБ Т1-Т16-Т19	Характеристика деталей				Наименование ткани или трикотажа
			Конструкция пояса	Наличие вытачек, складок на частях брюк	Вид карманов, расположение	Застежка и прочие особенности конструкции

Таблица 2

Измерения, необходимые для построения чертежа брюк
Обозначение измерения	Наименование измерения	Величина измерения, см для 164-96-100
1	2	3
СТ	Полуобхват талии	37,0
СБ	Полуобхват бедер	50,0
ДСБ	Расстояние от линии талии до пола сбоку	105,8
ДСП	Расстояние от линии талии до пола спереди	103,9
ВСП	Высота подъягодичной складки	73,8
ДТК	Расстояние от линии талии до колен	57,6
ДС	Расстояние от плоскости сидения до линии талии	27,5
ГТ	Глубина талии вторая	4,8

3 Расчет построения чертежа брюк представляется в табличной форме. Пример расчета построения чертежа основы брюк на типовую женскую фигуру размера 164-96-100 1 полнота приведен в таблице 3.

Для примера выбираем прибавку: П_б = 20см;

Д_изд = 98,5 см;

Ш_н = 16,0 см;

Ш_к = 24,0

4 Чертеж выполняется в М=1:4 на формате А4 (297х210) в соответствии с рисунками 1, 2.

Таблица 3 Пример расчета построения чертежа брюк на типовую женскую фигуру 164-96-100

Отрезок	Направление перемещения	Расчетная формула, расчет	Величина отрезка, см
1	2	3	4
Построение базовой сетки
ТЯ	вниз по вертикали	ТЯ = ДС - (1,0  2,0) = 27,5 - 1,5	26,0
ЯБ	вверх по вертикали	ЯБ	6,0
ББ1	влево по горизонтали	ББ1 =0,15Сб +0,25(Пб+1,0)+1,4 = 0,15 · 50,0 + 0,25(2,0 + 1,0) + 1,4 = 7,5 + 0,75 + 1,4	9,6
Т1Т2	вправо по горизонтали	Т1Т2	0,7
Т2Т3	вправо по горизонтали	Т2Т3 = 0,5Ст + (2,02,5)+0,5 = 0,5 · 37,0 + 2,0 + 0,5	21,0
Т3Т4	вверх по вертикали	Т3Т4 = (Дсб - Дсп) + 0,3 = (105,8 - 103,9) + 0,3	2,2
ТоН	вниз по вертикали	ТоН = Дизд + 1,5 = 98,5 + 1,5	100,0

1	2	3	4
ТоК	вниз по вертикали	ТоК = Дтк + 1,0 = 57,6 + 1,0	58,6
НН1=НН2	вправо и влево по горизонтали	НН1 = НН2 = 0,5(Шн - 2,0) = 0,5(16,0 - 2,0)	7,0
НН3=НН4	вправо и влево по горизонтали	НН3 = НН4 = 0,5(Шн + 2,0) = 0,5(16,0 + 2,0)	9,0
КК1=КК2	вправо и влево по горизонтали	КК1 = КК2 = 0,5(Шк - (2,0  2,5)) = 0,5(24,0 - 2,0) = 0,5 - 22,0	11,0
К1К3=К2К4	по горизонтали		2,0
Б1Б3	влево по горизонтали	Б1Б3 = 0,3(0,4Сб - 1,5 ) = 0,3(0,4 · 50,0 - 1,5)	5,6
ББ4	вправо по горизонтали	ББ4 = ББ1 + Б1Б3 = 9,6 + 5,6	15,2
ББ5	влево по горизонтали	ББ4 = 0,5((1,4Сб + Пб + 1,0 - 1,5) - Б3Б4) + 0,5 = 0,5((1,4 · 50,0 + 2,0 + 1,0 - 1,5) - 30,4)	21,1
ББ7	вправо по горизонтали	ББ7 = 0,5((1,4Сб + Пб + 1,0 - 1,5) - Б3Б4) - 0,5 = 20,6 - 0,5	20,1
Построение чертежа основы передней половинки брюк
НН5 Я1Я2	От т. То вправо и влево по линии Т2Т4 От т. То вниз по вертикали вверх по вертикали по биссектрисе угла Т1Я1Я2	раствор передней вытачки по 1,01,25 длина передней вытачки 8,09,0 НН5 Я1Я2	1,0 8,5 0,7 2,8
Построение чертежа основы задней половинки брюк
Н4К4Я4	вдоль по шаговой линии	Н4К4Я4 = Н2К2Я2 (на чертеже)
Б5Б6	вправо по горизонтали	Б5Б6 = 0,7(0,4Сб - 1,5) = 0,7(0,4 · 50,0 - 1,5)	13,0
Т5Т6	вправо по горизонтали	Т5Т6 = ГТ	4,8
Я5Я6	по биссектрисе угла Б6Я5Я4	Я5Я6 = 3,0  3,5	3,0
ТоТ7	вверх по вертикали	ТоТ6 = (Дсп - Впс) - Дс = (103,9 - 73,8) - 27,5	2,6
Т8Т9	радиус из центра Т8, засечка на горизонтали ТТ3	Т8Т9 = 0,5СТ + 4,0 + 0,5 = 0,5 · 37,0 + 4,5	23,0
Н3К3Т9Т10	вдоль по боковой линии	Н3К3Т9Т10 = Н1К1Б4Т3Т4 - по чертежу
Раствор задней вытачки	Посередине отрезка Т8Т10	4,0	4,0
Длина задней вытачки	Вниз по перпендикуляру к отрезку Т8Т10	12,0  15,0	13,0

5. Проверяется качество построения конструкции брюк:

   • сопряженность по линии талии;

   • сопряженность по линии низа;

   • сопряженность по среднему шву;

   • накладываемость шаговых линий и длина их;

   • накладываемость боковых линий и длина их;

   • длины и оформление вытачек по линии талии;

   • ширина брюк по линии бёдер и соответствие с величиной (С_Б + П_Б);

   • ширина брюк по линии талии и соответствие с величиной (С_Т + П_Т).

5. Отчет по практической работе оформляется в соответствии с требованиями методических указаний. Даются выводы о результатах работы.

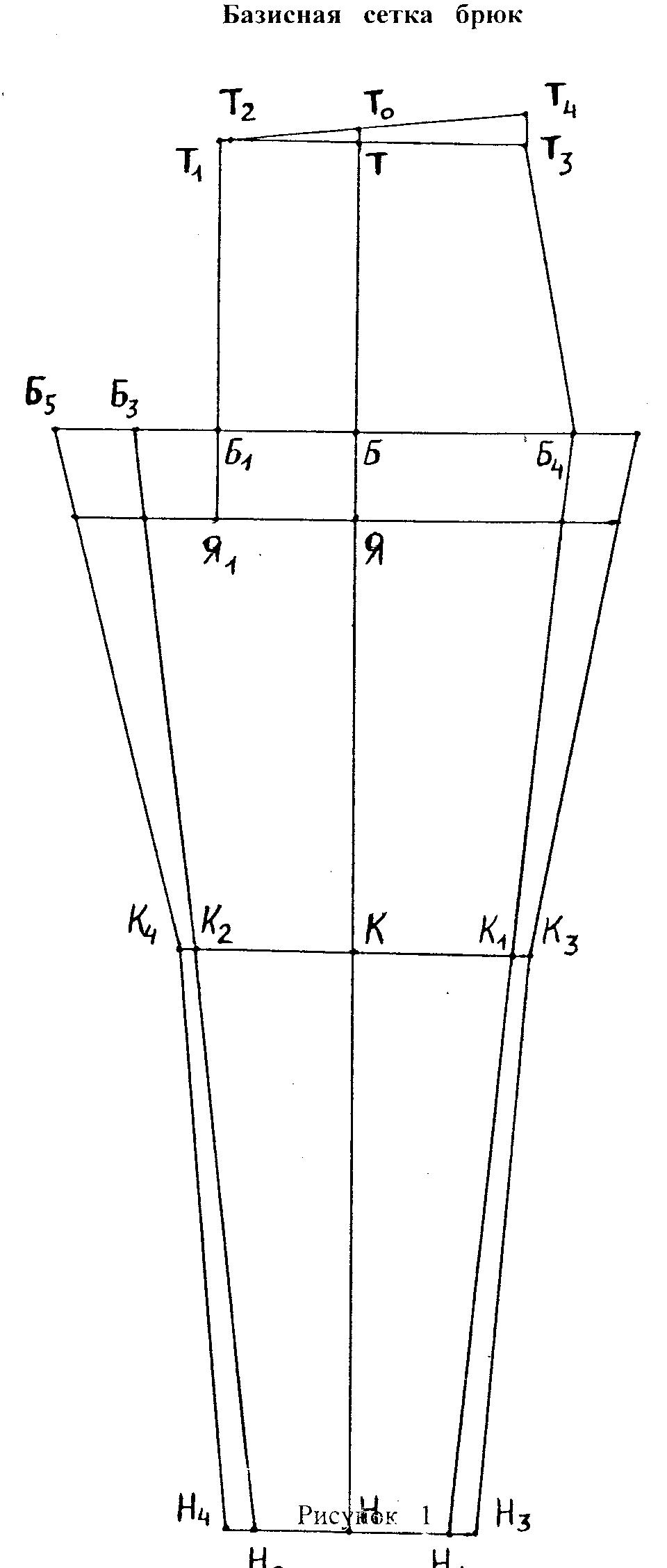

Рисунок 1 Базисная сетка брюк

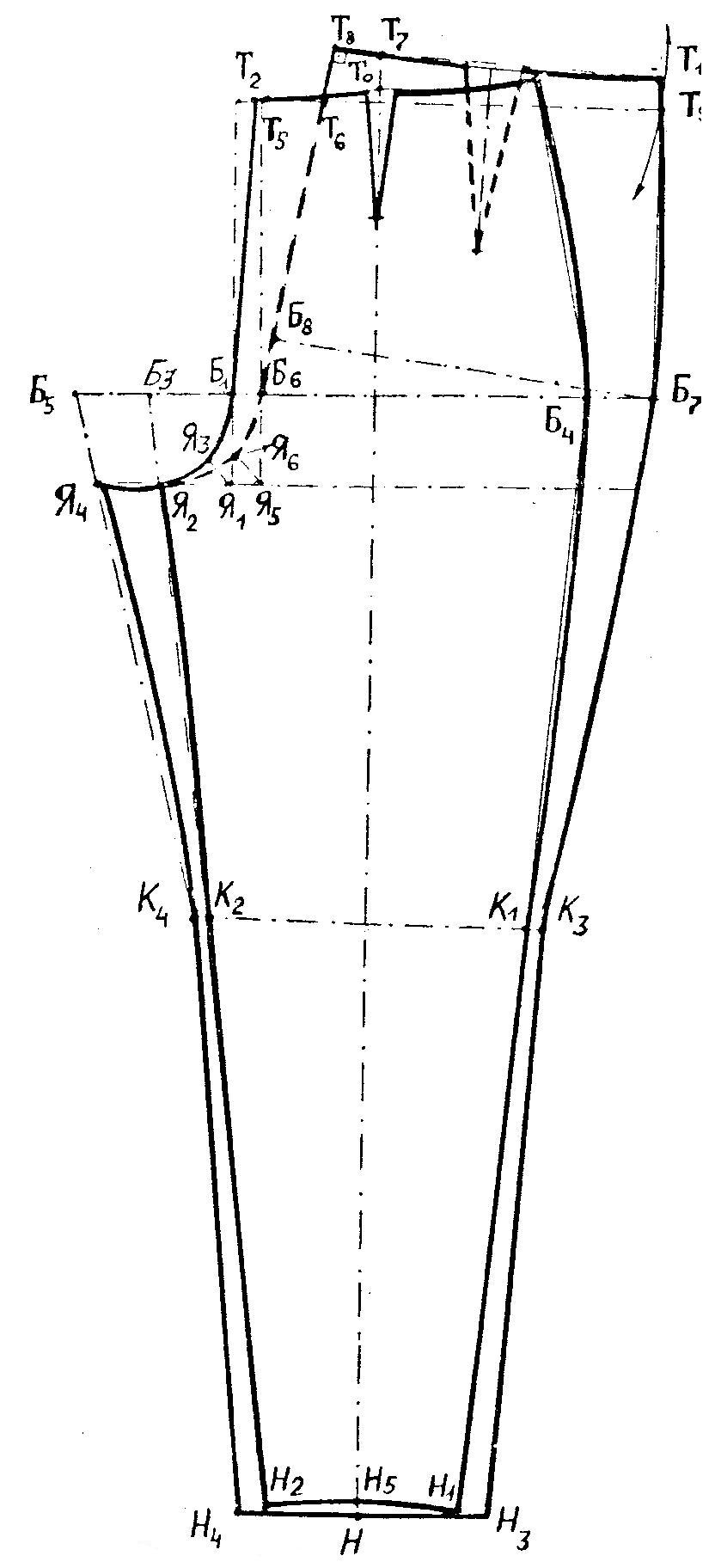

Рисунок 2 Чертеж основы брюк
