ГБОУ СПО "НИЖЕГОРОДСКИЙ КОЛЛЕДЖ ТЕХНОЛОГИИ И ДИЗАЙНА"

УТВЕРЖДЕНО

Протокол заседания цикловой

комиссии спец. дисциплин

от ____________ № _____

Председатель __________

ПОСТРОЕНИЕ БАЗОВОЙ КОНСТРУКЦИИ (БК)

ПЛАТЬЯ НА ТИПОВУЮ ФИГУРУ

ПО МЕТОДИКЕ ЦОТШЛ

Методические указания

к выполнения

лабораторно-практической работы

для студентов

специальность 072501 Дизайн (по отраслям)

по

- МДК 02.02 Основы конструкторско-технологического обеспечения дизайна

- ПМ. 02 Техническое исполнение художественно-конструкторских (дизайнерских) проектов в материале

к теме Построение базовых конструкций (БК) на типовые фигуры

Разработчик: преподаватель __________ С.В. Степанидина

подпись

2012

Лабораторно-практическая работа

Тема лабораторно-практической работы:

Построение базовой конструкции (БК) платья на типовую фигуру (по методике ЕМКО ЦОТШЛ).

Формируемые компетенции: ПК 2.3 Разрабатывать конструкцию изделия с учётом технологии изготовления, выполнять технические чертежи.

Цель работы: формирование умения построения чертежа основы женской плечевой одежды (с втачным рукавом).

Предполагаемый результат: чертеж базовой конструкции (БК) платья на типовую женскую фигуру.

Иметь практический опыт: – определения исходных данных для конструирования женской одежды

построения базовой конструкции платья для воплощения авторских проектов в материале.

Уметь: определять и обосновывать выбор исходных данных для построения конструкции, производить расчет величин конструктивных отрезков согласно формулам методики ЦОТШЛ; лекально оформлять контурные линии конструкции; проверять чертеж основы конструкции на соответствие основных размеров деталей измерениям фигуры и на правильность сопряжения срезов соединяемых деталей.

Знать: исходные данные для разработки конструкции, этапы построения основы конструкции плечевого изделия, распределение основной прибавки по груди по участкам базисной сетки конструкции; наименование конструктивных линий на чертеже конструкции.

Работа носит репродуктивный характер, т.к. разработана подробная инструкция к её проведения.

Время выполнения: 4 академических часа.

Оснащение работы: чертежные и измерительные инструменты; миллиметровая бумага формата А4 (210х297 мм), учебные плакаты и схемы.

Содержание работы

Определение исходных данных для построения основы конструкции женского плечевого изделия с втачным рукавом.
Выполнение технического расчета для построения основы конструкции согласно методике ЦОТШЛ.
Построение чертежа основы конструкции.
Анализ результатов работы; формулировка выводов по проверке чертежа основы.

Методические указания

Записать величины размерных признаков типовой фигуры в соответствии с ОСТ 17-326-81 пользуясь таблицей 1. Запись осуществить аналогично таблице 2.
Выбрать величины прибавок, пользуясь таблицей 3 и записать аналогично этой таблице.
Выполнить технический расчет основы конструкции, руководствуясь таблицей 4.
Проверить расчетную ширину проймы (аа₂) с минимальным значением ширины проймы для изделий с втачным рукавом на типовые фигуры. При необходимости провести корректировку, изменяя величины прибавок к ширине спины и переда. Используется таблица 5.

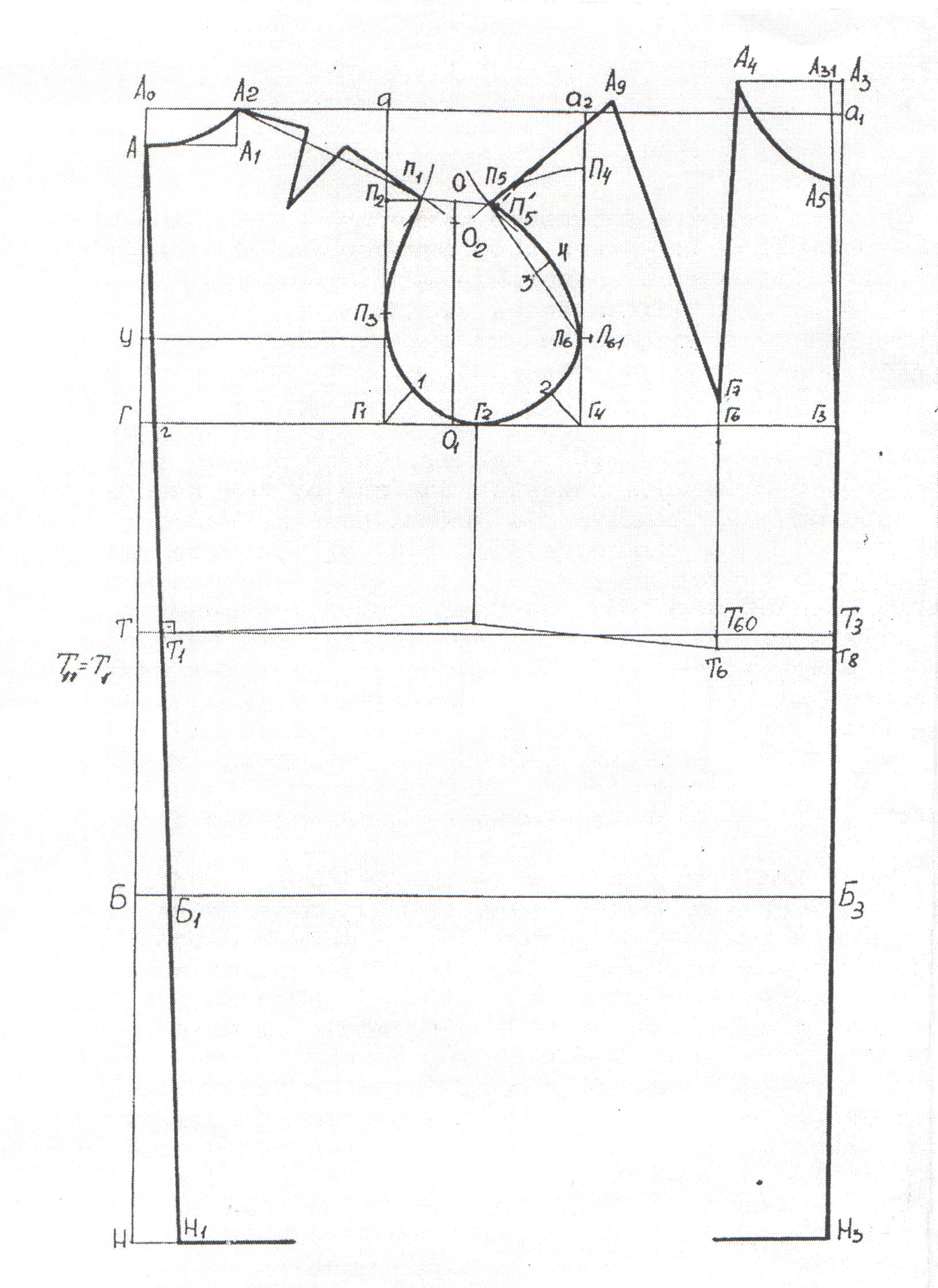

Выполнить технический чертеж основы конструкции платья на типовую фигуру в М=1:1 или в М=1:4 по заданию преподавателя, руководствуясь рисунками 1, 2, 3, 4 и Приложением Б.
Поставить размерные признаки по конструктивным отрезкам на чертеже основы конструкции и проверить соответствие чертежа фигуре. Сформулировать вывод. Используется Приложение А.
Качество посадки изготовленного макета по чертежу основы конструкции проверяется под руководством преподавателя. Макет изготавливается студентом самостоятельно (Это задание нужно рассматривать как дополнительное по усмотрению преподавателя).
Оформление отчета и чертежей в соответствии с требованиями ЕСКД.

Таблица 1 Величины размерных признаков, необходимых для построения чертежа женской плечевой одежды согласно ОСТ 17-326-81

Обозначение измерения рост обхват груди III обхват бедер		Величина измерения типовой фигуры, см					Индиви- дуальной фигуры, см
		164
		88	92	92	96	96
		96	96	100	100	104
1		2	3	4	5	6	7
	С_Ш	17,7	17,9	18,1	18,3	18,5
	С_Г_I	44,8	44,2	44,4	45,7	45,9
	С_Г_II	46,4	48,2	48,4	50,2	50,4
	С_Г_III	44,0	46,0	46,0	48,0	48,0
	С_m	33,8	34,9	35,9	37,0	38,0
	С_б	48,0	48,0	50,0	50,0	52,0
	Ш*_г	16,5	16,8	16,9	17,2	17,3
	Ц*_г	9,6	9,8	9,9	10,1	20,2
	Д_ТС_II (с плеч. накл.)	41,5	42,0	42,5	43,0	43,5
	Д_ТП_II (с плеч. накл.)	43,2	43,7	44,2	44,7	45,7
	В_г_II (с плеч. накл.)	25,4	26,1	26,3	27,0	27,2
	В_пр з_II (с плеч накл.)	21,1	21,2	21,3	21,4	21,5
	В_пк_II (с плеч. накл.)	42,8	43,3	43,2	43,7	43,6
	Ш*_С	17,3	17,7	17,8	18,2	18,3
	Д_изд (по модели)	100,0	100,0	100,0	100,0	100,0
	Ш_п	13,1	13,2	13,2	13,3	13,3
	Д_р (по модели)	55,0	55,0	55,0	55,0	55,0
	О_П	27,5	28,3	28,9	29,7	30,3

* - обозначает, что измерение записывается в половинном размере.

Таблица 2 Измерения, необходимые для построения чертежа женской одежды

Обозначение измерения	Наименование измерения	Величина измерения, см для 164-96-100
1	2	3
Р	Рост	164,0
С_ш	Полуобхват шеи	18,3
С_г_I	Полуобхват груди первый	45,7
С_г_II	Полуобхват груди второй	50,2
С_г_III	Полуобхват груди третий	48,0
С_т	Полуобхват талии	37,0
С_б	Полуобхват бедер	50,0
Ш_г	Ширина груди	17,2
Ц_г	Центр груди - расстояние между сосковыми точками	10,1
Д_тс_II	Длина талии спины вторая - расстояние от линии талии сзади до высшей точки плечевого шва у основания шеи	43,0
Д_тп_II	Длина талии переда вторая - расстояние от высшей точки плечевого шва у основания шеи до талии спереди	44,7
В_г_II	Высота груди от высшей точки плечевого шва у основания шеи до выступающей точки груди	27,0
В_прз_II	Высота проймы задней вторая - расстояние от высшей точки плечевого шва у основания шеи до уровня задних углов подмышечных впадин сзади	21.4
В_пк_II	Высота плеча косая от точки пересечения линии талии с позвоночником до конечной точки плечевого шва	43,7
Ш_с	Ширина спины	18,2
Д_и	Длина изделия - по модели	100,0
Ш_п	Ширина плечевого ската	13,3
Д_р	Длина рукава - по модели	55,0
О_п	Обхват плеча	29,7

Таблица 3 Величины прибавок для построения чертежа основы платья полуприлегающего силуэта

Обозначение прибавки и наименование		Рекомендуемые величины, см	Выбранные для примера построения чертежа основы 164-96-100 см
	П_г - к полуобхвату груди	6,07,0	6,0
	П_т - к полуобхвату талии	4,06,0	4,0
	П_б - к полуобхвату бедер	3,06,0	6,0
	П_шп - к ширине переда	1,02,0	1,0
	П_шс - к ширине спины	2,03,0	2,0
	П_Спр - на свободу проймы по глубине	1,52,5	1,5
	П_Дтс - к длине талии спины	0,5	0,5
	П_Шг - к ширине груди	0,5	0,5
	П_Вгс - к высоте горловины спинки	0	0
	П_пл - на толщину плечевой накладки	00,7	0,7

Таблица 4 Построение основы конструкции (ОК) на типовую фигуру по методике ЦОТШЛ и пример

расчета для построения чертежа женского платья 164-96-100 I полнотной группы

Отрезок	Направление перемещения	Расчетная формула и пример расчета	Способ откладывания	Величина отрезка, см
1	2	3	4	5

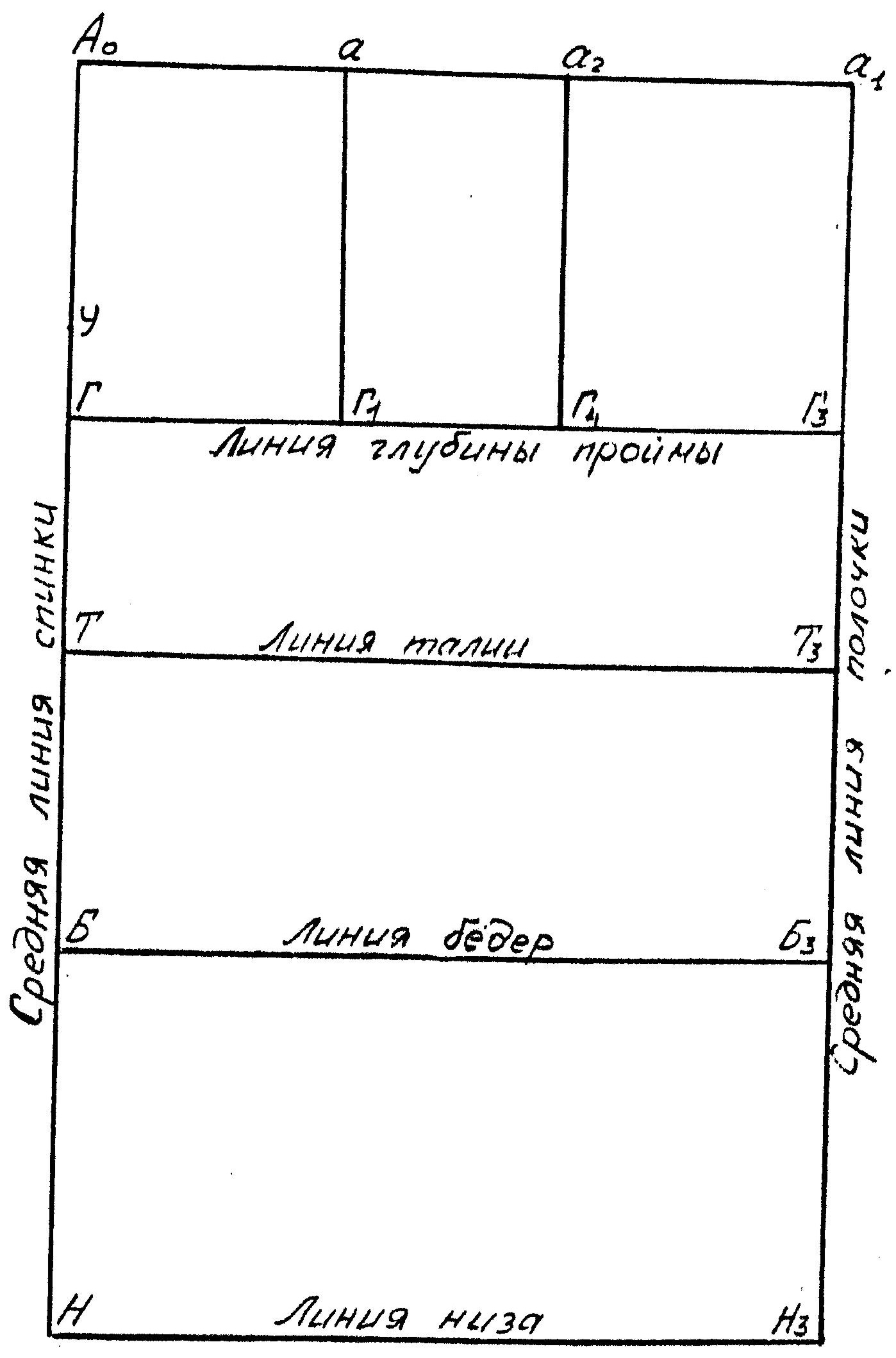

Построение базисной сетки чертежа

А₀а₁		С_г_ + П_г + (1,03,0) = 48,0 + 6,0 + 2,4	Ширина сетки. (1,03,0) - припуск на отвод спинки от вертикали	56,4
А₀а		Ш_с + П_Шс + 18,2 + 2,0	Ширина спинки	20,2
а₁а₂		Ш_г + (С_г_ - С_г_)+П_Шп = 17,2+(50,2-45,7)+1,0	Ширина полочки	22,7
аа₂		А₀а₂ - (А₀а + а₁а₂)	Ширина проймы	13,5
			  к (А₀а₁)  вертикаль = середина спинки. Горизонталь А₀а₁ - уровень высшей точки плечевого шва.
А₀У		0,4Д_тс_ = 0,4 · 43,0	Уровень лопаток	17,2
А₀Г		В_прз_ + П_Спр + 0,5П_Дст = 21,4 + 1,5 + 0,5  0,5	Линия глубины проймы	23,1
А₀Т		Д_тс_ + П_Дтс = 43,0 + 0,5	Линия талии	43,5
ТБ		0,5  Д_тс_ - 2,0 = 0,5  43,0 - 2,0	Линия бедер	19,5
			Точки Г₃, Т₃, Б₃ - пересечение горизонталей из точек Г, Т, Б с вертикалью из а₁
а₁Б₃			Средняя линия полочки
			Из а и а₂   Г₁ и Г₄

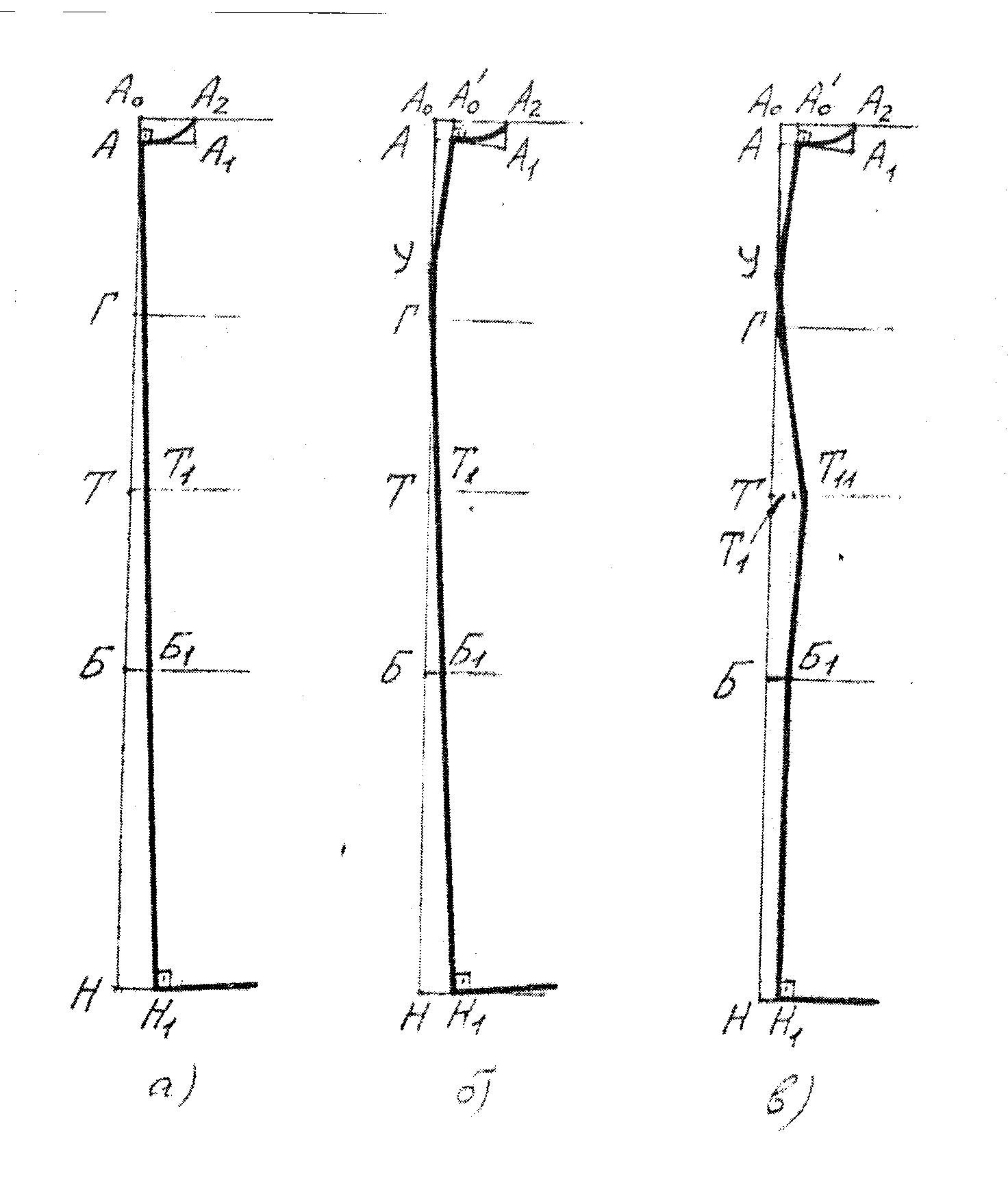

Построение чертежа спинки. Средняя линия спинки.

А₀А₀		0,5  1,0	Отведение для разрезной спинки	0,5
ТТ₁		1,0  2,5	Отведение по линии талии	1,5
Т₁Т₁₁		1,0  1,5	Дополнительное отведение для прилегающего силуэта	-
			Соединяем прямыми А₀ и У; У и Т₁, продолжая по прямой вниз  точку Б₁ на линии бедер

Продолжение таблицы 4

1	2	3	4	5
			Отрезок Т₁Т₁₁ делим пополам и полученную точку соединяем с ·Б₁, продолжая вниз до линии низа
А'₀УТ₁₁Б₁ и вниз по прямой			Средняя линия спинки
Построение горловины спинки
А'₀А₀		0,5  1,0	Отведение средней линии вверху для разрезной спинки	0,5
А₀А₂ - для неразрезной А'₀А₂ - для разрезной			Ширина горловины спинки	6,6
А₂А₁		А'₀А₂ / 3 + П_Вгс = ^6,6/₃ + 0	Глубина горловины спинки	2,2
А₁А			Из •А₁  на (А₂ - У)  •А
АА₂			Линия горловины спинки
АН₁	по (А₀УТ₁Б₁)	АН₁ = АН = Д_и + П_Дтс = 100,0 + 0,5	Уточненная средняя линия спинки = Длина изделия. Для неразрезной спинки: точку А соединяем с точкой Т₁ прямой.	100,5
Построение плечевой линии и вытачки
А₂П₁	Засечка дугой окружности	R₁ = Ш_п + (раствор вытачки) + П_пос = = 13,3 + (1,52,0) + (0,51,0) = 13,3+2,0+0,5	Ширина плечевого ската	15,8
Т₁₁П₁	Засечка дугой окружности	R₂ = В_пк_II + П_Дтс + П_пл = 43,7 + 0,5 + 0,7		44,9
П₁	Пересечение дуг R₁ и R₂		Конец плечевого шва
П₁П'₁		0,25  0,75	Величина сутюжки ткани по линии проймы спинки	0,5
А₂П₁	Прямая		Плечевой срез

Продолжение таблицы 4

1	2	3	4	5
Положение плечевой вытачкой

От высшей точки плечевого шва до средней линии вытачки 4,04,5 см. Направление - параллельно верхней части средней линии спинки. Длина вытачки 6,09,0 см. По обе стороны откладываем по половине раствора вытачки (2,0:2 = 1,0 см). окончательно плечевую линию оформляем, соединив А₂ и П'₁ прямой при закрытой вытачке.
Положение линии проймы спинки

П₂		к - конструктивно	Из П'₁  на (аГ₁)  •П₂
Г₁П₃		Г₁П₂/3 + 2,0 = ^20,8/₃ + 2,0	Положение точки П₃	8,9
Г₁1	На биссектрисе П₃Г₁Г₄	0,2·Г₁Г₄ + 0,5 = 0,214,0 + 0,5	Положение точки 1	3,3
Г₁Г₂		Г₁Г₄ / 2 = ^14,0/₂	Середина проймы	7,0
П₁П₃1Г₂			Линия проймы
Построение чертежа полочки. Построение средней линии переда (полочки)

Т₃Т₈		0  1,5 см	Учитывает влияние выпуклости живота на положение линии талии в готовом виде	0,5
Т₈А₃		Д_тп_ + П_Дтс + У = 44,7 + 0,5 + (0,52,5)	У - припуск на уработку ткани в зависимости от вида изделия и волокнистого состава ткани	45,7
А₃
А₃А₃₁		Для разрезной полочки 0,51,0 в зависимости от формы грудной клетки и типа фигуры	Для прилегания соединить А₃₁ и Г₃	0,5
А₃₁Г₃Б₃			Ломаная; средняя линия полочки, разрезной посередине
Построение горловины полочки

А₃А₄		А₃А₄ = С_ш/3 + П_Шг - 0,5	Для неразрезной полочки	6,6
(А₃₁А₄)		А₃₁А₄ = С_ш/3 + П_Шг = ^18,3/₃ + 0,5	Для разрезной полочки. Ширина горловины полочки

Продолжение таблицы 4

1	2	3	4	5
А₃А₅		А₃А₄ + 1,0	Для неразрезного переда
А₃₁А₅		А₃₁А₄ + 1,0	Для разрезного переда. Глубина горловины полочки.	7,6
А₄ А₅		К - конструктивно	Линия горловины полочки из А₄ и А₅ две засечки R = глубине горловины; из полученной точки, как из центра тем же радиусом соединяем А₄ и А₅
Построение верхней вытачки полочки

Г₃Г₆		Ц_г + 0,5П_Шп = 10,1 + 0,51,0	Из Г₃   Т₆₀ и Т₆ при пересечении с линиями талии	10,6
А₄Г₇	Засечка дугой окружности. Дуга влево.	В_г_ = 27,0	Г₇ - конец нагрузочной вытачки R(Г₇) = Г₇А₄	27,0
А₄А₉	Засечка дугой окружности	2(С_г_ - С_г_) + 2,0 = 2(50,2 - 45,7) + 2,0	R(А₄) = А₄А₉ А₄А₉ - раствор вытачки Соединяем А₄Г₇ и А₉Г₇. (А₄Г₇А₉) - ломаная = верхняя вытачка полочки.	11,0
Построение конца плечевого шва и проймы полочки

Г₄П₄		Г₁П₂ - (0,51,5) = 20,8 - 0,5	П₄ - вспомогательная точка	20,3
Г₄П₆		Г₄П₄: 3 = 20,3 : 3	П₆ - контрольная точка	6,8
П₆П₆₁		0,6		0,6
П₆₁П₄	Дуга влево от П₄	R(П₆₁) = П₆₁П₄
А₉П₅	Засечка дугой окружности	Ш_п	Из А₉ на дуге из П₆₁ засечка	13,3
П₅П₆	Прямая	К - конструктивно	Соединить П₅ и П₆ прямой
П₆3		П₆3 = 3П₅ = П₅П₆ : 2	Точка 3 - вспомогательная, середина П₆П₅

Продолжение таблицы 4

1	2	3	4	5
3 - 4	Вправо по перпендикуляру	1,0	От точки 3 перпендикуляр к П₆П₅ вправо	1,0
Г₄2	по биссектрисе П₆Г₄Г₂	0,2  Г₁Г₄ = 0,2  14,0	Точки 4 и 2 - вспомогательные	2,8
			Линия проймы П₅4П₆2Г₂
П₅П'₅	по пройме вниз	0,3  0,5	Уменьшение из-за растяжения ткани	0,3
			А₉П'₅ - плечевая линия П'₅4П₆2Г₂ - линия проймы
Положение линии талии

Т₈Т₆ - горизонтальный отрезок; Т₆ с пересечением линии талии спинки и вертикали из Г₂ - ломаная
Т₈Н₃		Т₈Н₃ = Т₁Н₁ - с чертежа спинки	Длина полочки посередине. Для толстых тканей увеличивается на 0,5  1,0
			Перпендикуляр к Б₃Н₃ = линия низа.

Таблица 5 Минимальное значение ширины проймы для изделия с втачным рукавом на типовые фигуры

Вид изделия	Ш_пр_min на типовые фигуры с обхватом груди, см
	88	92	96	100	104	108	112

Платье	11,5	12,1	12,7	13,3	13,9	14,2	14,7

Жакет	12,2	12,8	13,4	14,0	14,6	14,9	15,4

Демисезонное пальто	12,9	13,5	14,1	14,7	15,3	15,6	16,1
