Государственное бюджетное образовательное учреждение

среднего специального образования

"НИЖЕГОРОДСКИЙ КОЛЛЕЖД ТЕХНОЛОГИИ И ДИЗАЙНА"

УТВЕРЖДЕНО

Протокол заседания цикловой

комиссии спец. дисциплин

от ____________ № _____

Председатель __________

Г.А. Шушпанова

ПОСТРОЕНИЕ ИСХОДНЫХ МОДЕЛЬНЫХ

КОНСТРУКЦИЙ (ИМК) ВТАЧНЫХ РУКАВОВ:

одношовных, двухшовных, трёхшовных

Методические указания

к выполнению

лабораторно-практической работы

для студентов

специальность 072501 Дизайн (по отраслям) (костюма)

по

- МДК 02.02 Основы конструкторско-технологического обеспечения дизайна

- ПМ.02 Техническое исполнение художественно-конструкторских

(дизайнерских) проектов в материале

к теме: Разработка исходных модельных конструкций на основе базовых конструкций

Разработчик: преподаватель __________ с.В. Степанидина

подпись

2012

Лабораторно-практическая работа

Тема лабораторно-практической работы:

Построение исходных модельных конструкций (имк) втачных рукавов: одношовных, двухшовных, трехшовных.

Формируемые компетенции: ПК 2.3 Разрабатывать конструкцию изделия с учётом технологии изготовления, выполнять технические чертежи.

Цель работы: привитие умения и формирование навыков построения модельных конструкций втачных рукавов на базе одношовного втачного рукава.

Предполагаемый результат: – чертеж конструкции двухшовного рукава с верхним и нижним швами;

• чертеж конструкции двухшовного рукава с передним и локтевым швами.

Иметь практический опыт: – анализа эскиза для определения способов и приёмов формообразования втачного рукава;

• построение разных видов одношовных, двухшовных и трёхшовных рукавов.

Уметь: производить расчеты величин конструктивных отрезков чертежей втачных рукавов; лекально оформлять контурные линии конструкции; производить контроль качества конструкции.

Знать: исходные данные и этапы построения конструкций втачных рукавов; наименование деталей, швов и срезов деталей втачных рукавов, варианты втачных рукавов в зависимости от числа и расположения швов, понятие переднего и локтевого переката рукавов.

Работа носит репродуктивный характер, т.к. разработана подробная инструкция к её проведения.

Время выполнения: 4 академических часа.

Оснащение работы: чертежные и измерительные инструменты, миллиметровая бумага формата А4 (210х297мм), учебные плакаты и схемы. Чертежи базовых конструкций одношовного втачного рукава, выполненные в процессе внеаудиторной самостоятельной работы (в масштабе 1:4 или 1:1 по заданию преподавателя).

Содержание работы

1. Построение одношовных рукавов с различным расположением вытачки на выпуклость локтя.

2. Построение двухшовного рукава с верхним и нижним швами.

3. Построение двухшовного рукава с передним и локтевым швами.

4. Анализ результатов работы и фомулировка выводов по проверке конструкции втачных рукавов.

Методические указания к выполнению

1. Базовой конструкцией для построения исходных модельных конструкций является конструкция одношовного втачного рукава (с нижним швом) с вытачкой на линии локтя. С помощью приёма технического моделирования «перевод вытачки» следует построить рукав с вытачкой на выпуклость локтя от низа рукава. Совместив линии нижнего шва, можно перевести вертикальный шов на уровень вершины оката рукава, заменяя нижний шов верхним швом. Рекомендуется рассмотреть вариант одношовного рукава со швом по линии локтевого переката, запроектировав в этом шве вытачки на выпуклость локтя. Варианты исходных модельных конструкций одношовных рукавов определяется преподавателем.

2. Построение конструкции двухшовного рукава представлено на рисунке 1.

Такой рукав имеет верхний и нижний шов и состоит из локтевой и передней частей. Строят его на основе одношовного рукава. Верхний шов рукава позволяет регулировать посадку по окату, ширину рукава на уровне глубины проймы, форму рукава по всей длине.

При построении чертежа конструкции вносят следующие измерения:

- увеличивают высоту оката на 0,50,7см относительно чертежа основы изделия: О₁О₂ = О₁О₂ (с чертежа изделия) + (0,50,7);

- в верхней части рукава проектируют вытачку, раствор которой равен 2,54,5см при этом раствор распределяют так: О₂О₂₁ = 1,52,5см

О₂О₂₂ = 1,02,0см

Если изделие имеет плечевые накладки, то раствор вытачки распределяют симметрично: О₂О₂₁ = О₂О₂₂ = 1,252,25см.

- на линии высоты оката рукава вправо и влево от точки О₁ откладывают отрезки О₁О₁₁ = О₁О₁₂ = 0,51,2см.

Эти отрезки влияют на ширину рукава на уровне глубины проймы, на длину вытачки и форму её сторон. Все эти три фактора оказывают влияние на форму рукава.

Верхние линии передней и задней частей рукава оформляют плавными линиями, соединяя точки О₂₁, О₁₁, М₁₁ и О₂₂, О₁₂, М₁₁ соответственно.

3. Чертеж конструкции двухшовного рукава с передним и локтевыми швами, состоящего из верхней и нижней частей, строят на чертеже основы рукава в готовом виде. В таком рукаве швы смещены на нижнюю сторону и располагаются на некотором расстоянии от переднего и локтевого перекатов. Расстояние от линии перекатов до швов называют шириной перекатов.

Ширина переднего переката одинакова по всей длине рукава, обычно не превышает 4,0см.

Ширина локтевого переката неодинакова по длине рукава: вверху больше (1,06,0см), а внизу рукава – меньше (02,0см). Меньшие значения локтевого переката используют в случаях, когда изделие будет изготавливаться из материалов, плохо поддающихся влажно-тепловой обработке. Построение чертежа конструкции двухшовного рукава с передним и локтевым швами представлено на рисунке 2 согласно таблице 1.

4 Контроль правильности построения чертежа рукава проводят, проверяя сопряженность срезов рукава по всем линиям: оката, низа, передней, локтевой. Для этого на отдельный лист с чертежа конструкции переводят контуры рукава, а затем аккуратно вырезают его. Закрывают вытачки и укладывают встык срезы по передней и локтевой линиям. Сначала проверяют ширину рукава на уровне высоты оката, по линиям локтя, низа, измеряя эти участки металлической линейкой, проверяют длину рукава. Измерения величины должны совпадать с расчетными. Затем проверяют сопряжения срезов по линии шва, по линии оката рукава, по линии низа. Обнаруженные отклонения исправляют выравниванием линий. После построения исходных модельных конструкций втачных рукавов обязательно следует проследить связь оката рукава (длины и конфигурации) с проймой изделия. В результате построения делается вывод о необходимости и возможности реализации посадки по окату рукава.

Таблица 1 Построение чертежа конструкции двухшовного рукава

Отрезок, точка	Направление перемещения	Расчетная формула
Ширина переднего переката	РпР5 = Л1Л5 = ММ5	3,04,0 см
М51	Пересечение линии шва и линии низа	-
Р51	Пересечение линии шва и оката рукава	-
Р51Р5Л5М5М51	Линия переднего шва, она же – линия передняя нижней части рукава	-
Ширина локтевого переката	М2М4 – по горизонтали	1,06,0 см 02,0 см
Р4М4	Соединить по прямой	-
Р41	Пересечение (Р4М4) и линии оката	-
Р4	Пересечение (Р4М4) и линии локтя	-
Выпуклость по линии локтя	Л4Л41 = Л2Л3	1,01,5 см
Р41Л41М4	Линия локтевого шва, она же – задняя линия нижней части рукава	-
РпР1	РпР5 Направо от линии переднего переката	РпР1 = РпР5
Л1Л11	Л1Л5 Направо от линии переднего переката	Л1Л11=Л1Л5
ММ3	ММ5 Направо от линии переднего переката	ММ3 = ММ5
Р1Р11	Вверх по продолжению РЛ11М3	Р1Р11=Р5Р51
М3М31	Вниз по продолжению Р1Л11М3	М3М31=М5М51
8'	Вспомогательная точка	Рп8' = Рп8
1'8'Р11	Плавная кривая	-
Р11Р1Л11М3М31	Передняя линия верхней части рукава	-
аР21	Влево от линии локтевого переката	аР21 = аР41
РлР2	Влево от линии локтевого переката	РлР2 = бРл
Л3Л42	Влево от линии локтевого переката	Л3Л42=Л3Л41
М2М41	Влево от линии локтевого переката	М2М41=М2М4
Р21Р2Л42М41	Задняя линия верхней части рукава	-
Р'3Р21	Плавная кривая	Аналогично Р''3Р41

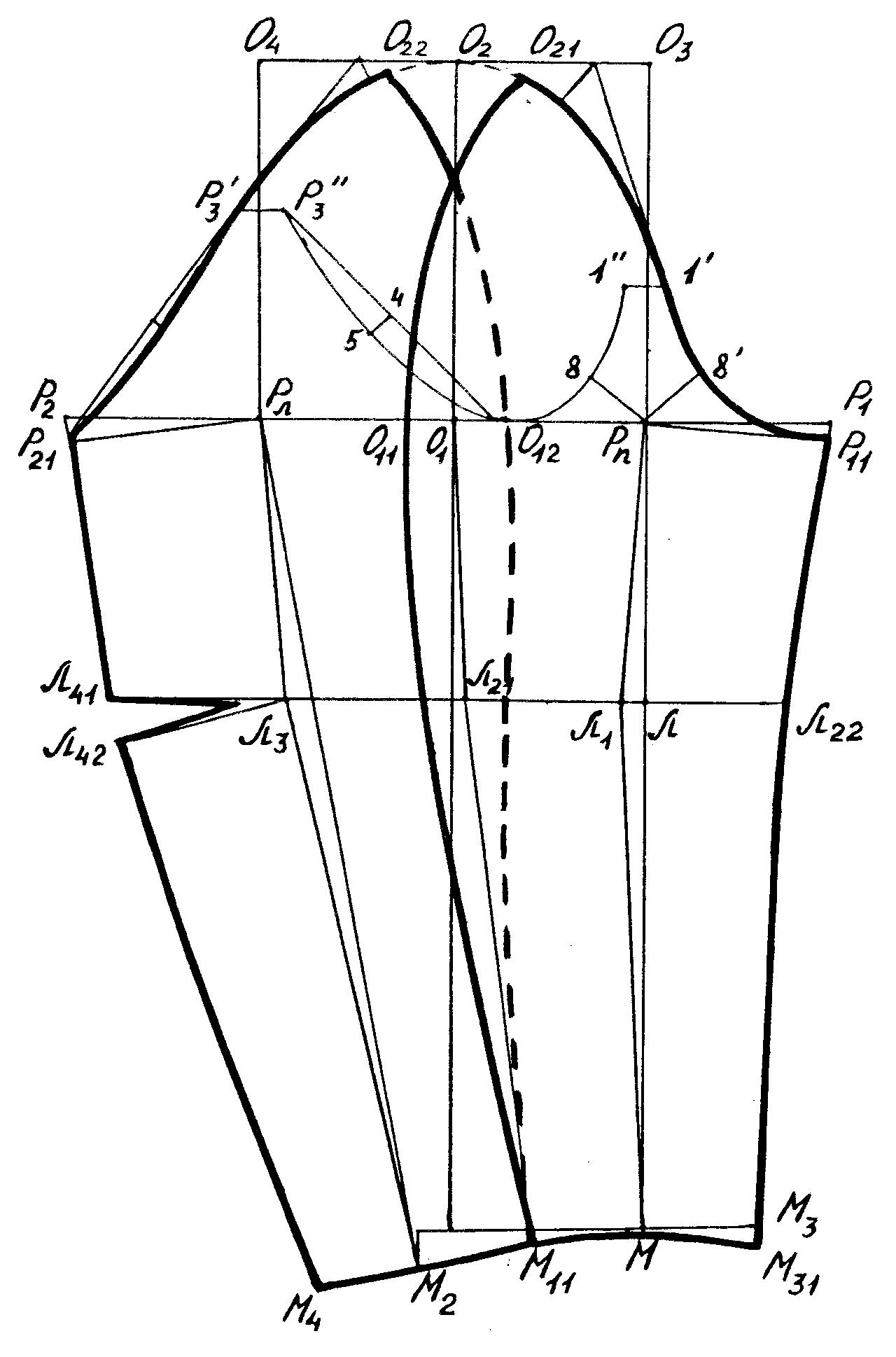

Рисунок 1 Построение чертежа конструкции двухшовного рукава с верхним и нижним швами

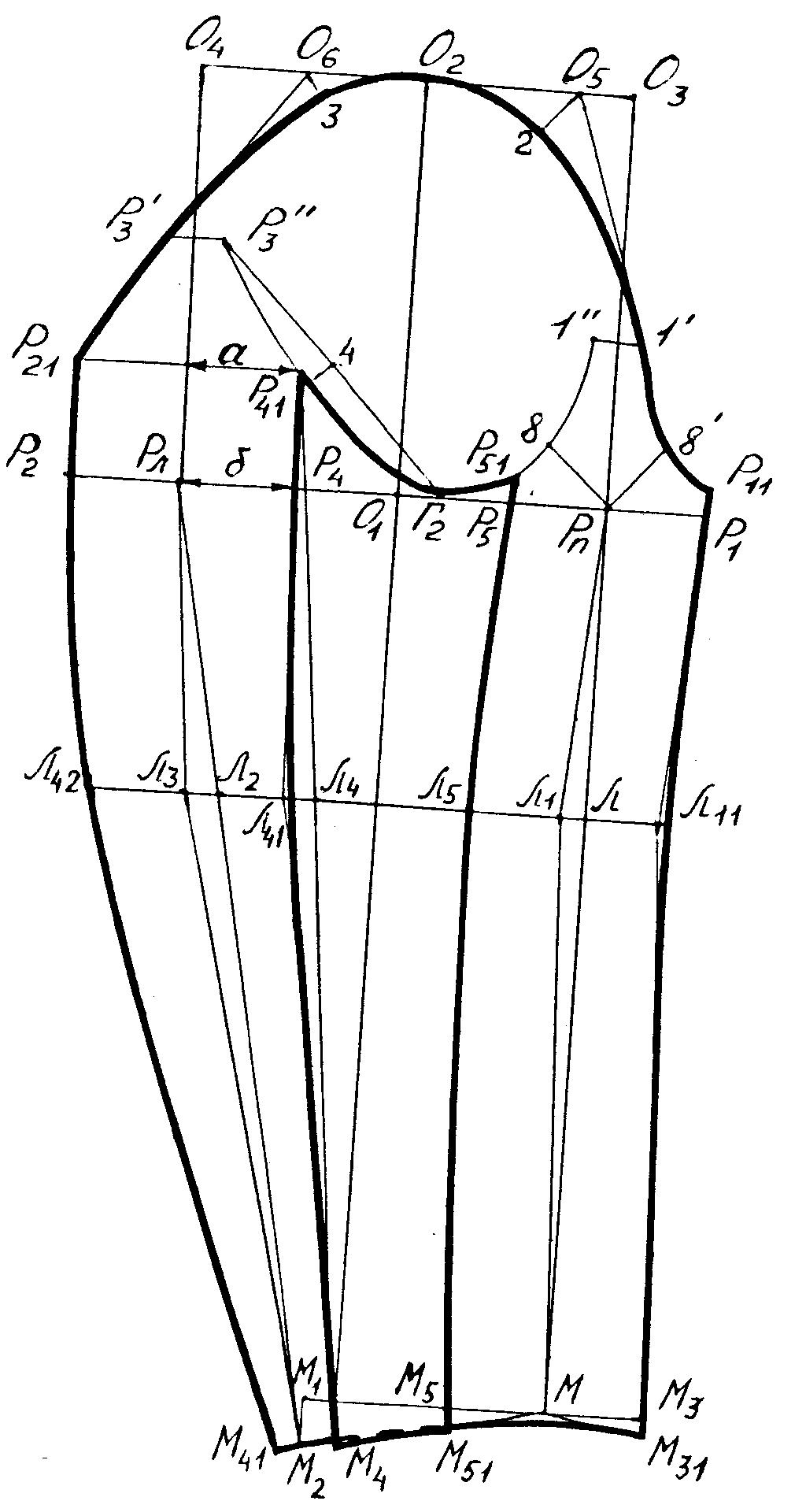

Рисунок 2 Построение чертежа конструкции двухшовного рукава с передним и локтевым швами
