2.1.4 Статор кнд

Статор КНД (рисунок 2.14) включает в себя корпус 11, рабочие кольца 6, 10 и 14 и направляющие аппара­ты, состоящие из наружных колец 8, 12 и 15 и внут­ренних колец 5, 16,17.

Все направляющие аппараты (НА) КНД – разъемные, состоят из двух полуколец. Наружные и внутренние кольца НА — точеные, имеют про­фильные просечки, в которые вставляются лопат­ки. Выступающие из прорезей концы лопаток рас­клепываются и заливаются клеем К-153. К стенкам внутренних колец НА I и II ступеней контактной сваркой привариваются кольца 3 и 4 межступенчатого воздушного уплотнения. В местах разъема к внутренним полукольцам приклепаны стальные пластинки 1 и 2, образующие замки, которые пред­отвращают взаимные осевые смещения полуколец НА I и II ступеней.

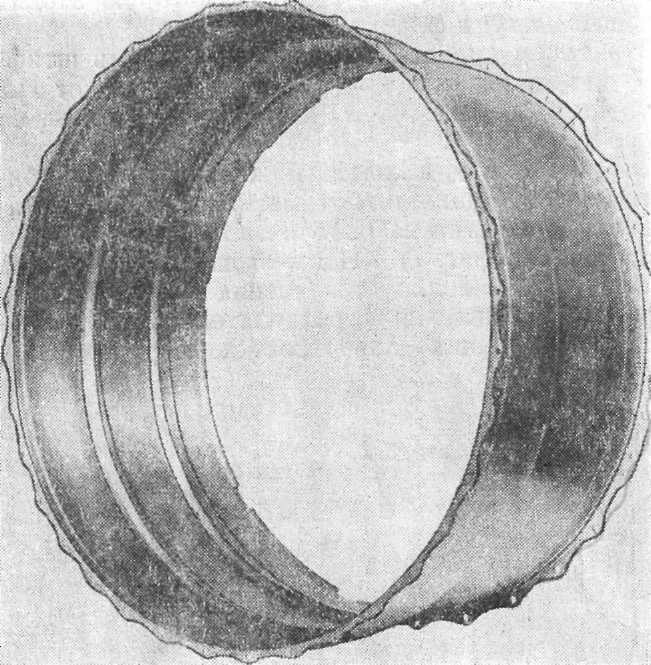

Рис. 2.13 Корпус статора компрессора низкого давления

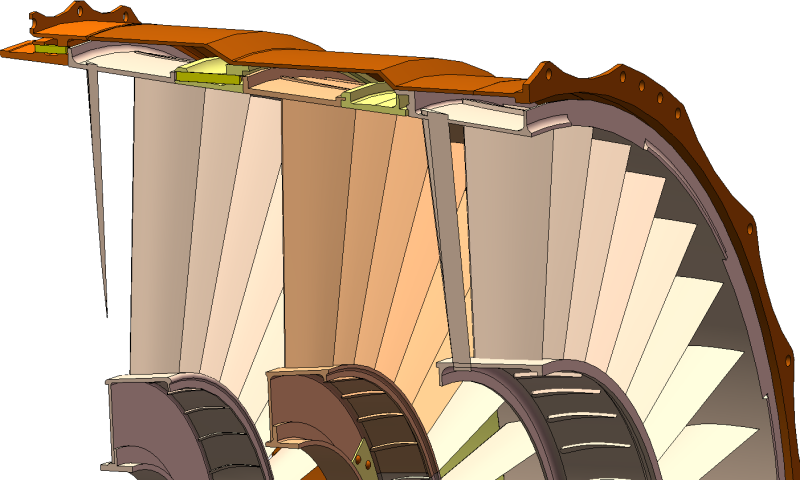

Рис. 2.14 Статор компрессора низкого давления:

1,2 – стальные пластинки; 3, 4 – кольца межступенчатого воздушного уплотнения;

5, 16, 17 – внутренние кольца направляющих аппаратов; 6, 10, 14 – рабочие кольца;

7, 9, 13 – фиксирующие штифты; 8, 12, 15 – наружные   кольца; 11 - корпус.

На НА III ступени роль замка выполняют бурты на внутренних полукольцах со стороны выхода, которые при монтаже двигателя входят в щель между разделительным корпусом и буртом корпуса шарикоподшипника.

Наружное кольцо НА III ступени имеет бурт со стороны входа для центровки в корпусе. Бурт со стороны выхода имеет ряд выступов, которые вхо­дят в соответствующие пазы на корпусе КНД и передают крутящий момент от аэродинамических сил, действующих на лопатки НА, на корпус.

Рабочее кольцо 14 III ступени (рисунок 2.14) на зад­нем торце имеет бурт для центровки в корпусе КНД, на переднем — круговую канавку, куда вхо­дит круговой выступ наружного кольца НА II сту­пени. Оно зафиксировано относительно наружного кольца НД II ступени одним штифтом 13. Рабочее кольцо 10 II ступени имеет на обоих торцах круго­вые канавки для взаимной центровки с наружными' кольцами НА I и II ступеней; со стороны выхода оно центрируется буртом в корпусе КНД. Шесть штифтов 9, запрессованных в нем и выходящих сво­ими концами в канавки, служат для передачи кру­тящего момента с НА II ступени на рабочее кольцо II ступени и далее на НА I ступени, наружное кольцо которого имеет конструкцию, аналогичную наружному кольцу НА II ступени. Рабочее кольцо 6 I ступени имеет два бурта: бурт со стороны вхо­да, по которому центрируется ВНА КНД; и бурт со стороны выхода, которым оно центрируется в кор­пусе КНД и соединяется с наружным кольцом НА 1 ступени. Между   буртами   имеются радиальные выступы с торцовой канавкой, в которую входят торцовые выступы фланца ВНА.

В рабочем кольце запрессованы восемь штиф­тов 7 для передачи крутящего момента от НА I ступени на фланец ВНА и далее через болты на корпус КНД.

Рабочие кольца и кольца межступенчатых лаби­ринтных уплотнений имеют мягкие легкоприрабатываемые покрытия на рабочих поверхностях.

Корпус 11 (рис. 2.13) КНД — точеный, имеет два фланца: передний для соединения с ВНА КНД и задний для крепления к разделительному корпу­су.   На внутренних   поверхностях   корпуса КНД выполнено четыре центровочных пояска: три — для центрирования рабочих колец и направляющих аппаратов и один — для центрирования отно­сительно разделительного корпуса. Корпус КНД, рабочие кольца, внутренние и наружные кольца НА, кольца межступенчатых уплотнений и лопат­ки выполнены из титанового сплава ОТ4-1.

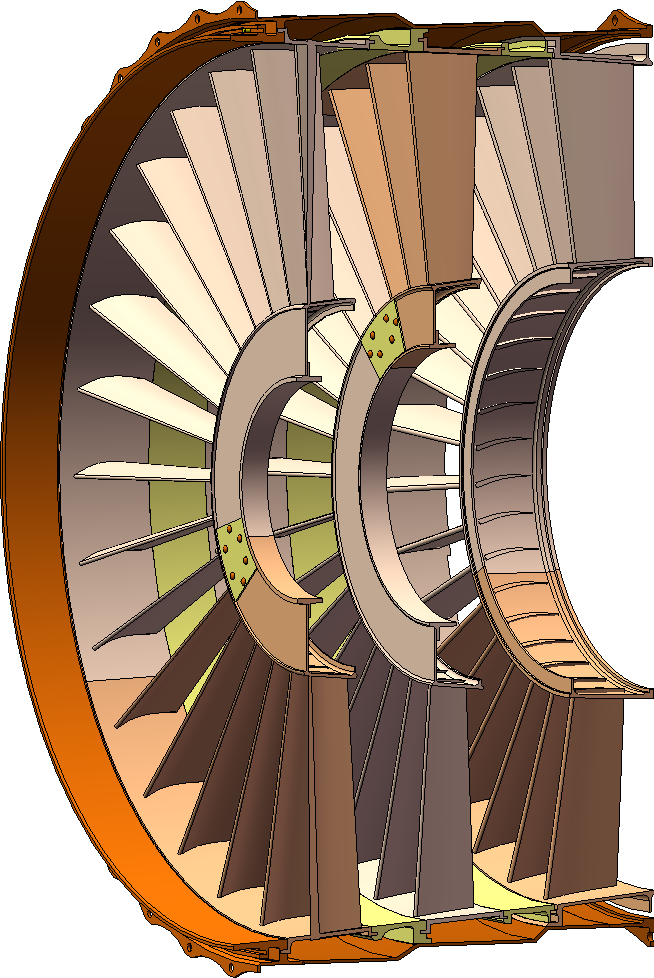

Рис. 2.15 Статор компрессора низкого давления

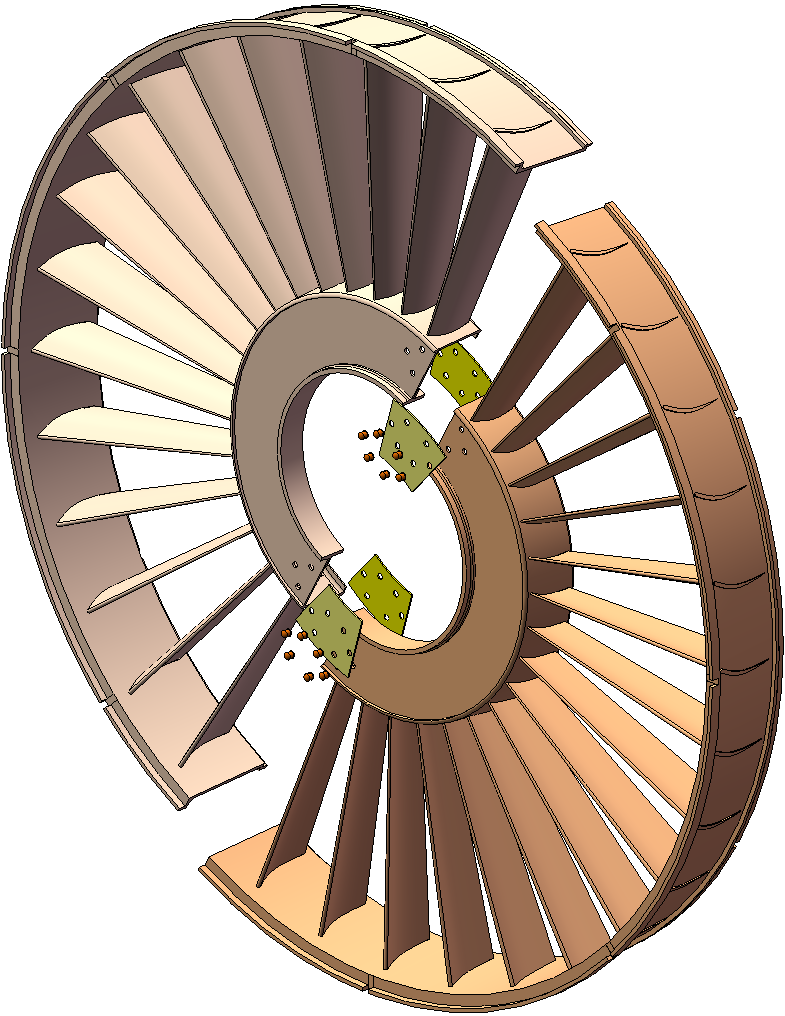

Рис. 2.16 Фиксация полуколец НА от осевого перемещения

Рис. 2.17 Фиксация направляющих аппаратов и рабочих колец от проворота
