СОН-2,8А

Сеялка овощная навесная

I.Назначение.

Сеялка овощная навесная предназначена для широкорядного и ленточного посевов семян овощных культур, а также может быть использована для посева семян других культур, близких по размерам к овощным (сосна, лиственница, ель, акация и др.), схемам посева и нормам высева, в частности, для посева семян хвойных и лиственных пород в лесных питомниках лесхозов, лесничеств и других лесохозяйствешых предприятий.

Сеялка хорошо работает на почве, прошедшей предпосевную обработку (неоднократную культивацию и боронование), хорошо выровненной, без комьев и крупных пожнивных и травянистых остатков.

Влажность почвы при посеве не должна превышать 20%.

Сеялка агрегатируется с тракторами класса тяги от 6 кН до 20 кН, оборудованными трехточечным механизмом гидронавески с рамкой автосцепки.

II.Техническая характеристика.

Габаритные размеры /без учета вылета маркеров/,мм:
- ширина	3840
-длина	1650
- высота	1520
Характеристика рабочих органов: - сошники полозовидвые, шт
-Сошники полозовидные,шт	8
-высевающие аппараты (катушечные с нижним высевом), шт	11
-количество ворошилок, шт _	8
-количество бункеров, шт	8
-ёмкость бункера, дм3	2,6
-ёмкость семенного ящика, дм3	80,0
-глубина хода сошников, мм	30-70
Ширина захвата, м	2,8
Диаметр опорно-приводных колес, мм	900
Транспортная скорость, км/ч	до 15
Транспортный просвет, мм	300
Ширина колеи опорных колес, мм	2672
Рабочая скорость, км/ч	6,52
Масса сеялки, кг	430
Производительность за час чистой работы, га/ч	1,56-1,82
Обслуживающий персонал (сеяльщик), чел	1
Срок службы сеялки, лет	7

III.Устройство и работа сеялки

Сеялка СОН-2,8 А (рис.1) представляет собой навесную машину, к основной несущей раме которой крепятся опорно-приводные колеса 8, семенной ящик 3, с высевающими аппаратами 6, и семяпроводами 7, механизм передач 2 на вал высевающих аппаратов 6 и ворошилок 5, а также подножная доска 9 для рабочего сеяльщика.

Почвообрабатывающие рабочие органы, состоящие из полозовидных сошников 10, и металлических прикатывающих катков 11, собраны в отдельные секции, крепящиеся на радиальных подвесках к поводковому брусу несущей рамы.

В средней части основного бруса несущей рамы установлен замок автосцепки I для автоматического навешивания сеялки на гидронавеску трактора.

Дисковые маркеры с блокировочным устройством установлены на торцах основного бруса рамы сеялки.

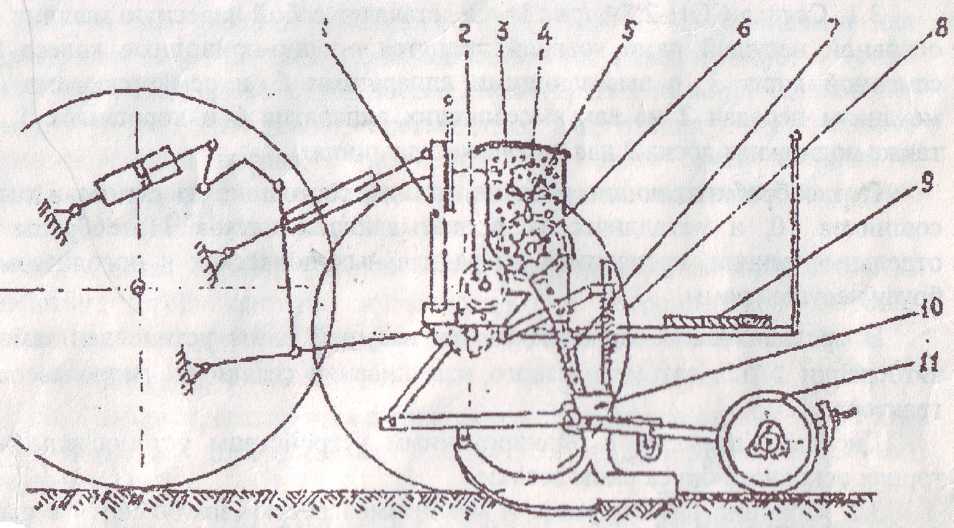

Рис. 1. Схема устройства и технологического процесса сеялки СОН-2,8А:

*

1-замок автосцепки; 2-механизм передач; 3-семенной яшик; 4-семена; 5-ворошилки; 6-высевающий аппарат; 7-семяпровод; 8-опорно-приводное колесо; 9-подножная доска; 10-сошник полозовидный; 11 -прикатывающий каток.
