4. Защита, установленная на секционном выключателе q2.
Согласно ПУЭ, защита должна иметь две ступени максимальной токовой защиты (селективную защиту с зависимой или независимой от тока выдержкой времени и мгновенную токовую отсечку) – они реализуются с помощью функции 51 блока Sepam S20.
4.1. Селективная защита с зависимой от тока выдержкой времени.
Проведѐнные расчѐты показывают, что селективная защита имеет достаточ-
ную чувствительность в своей зоне действия.
Рассчитаем зависимую время-токовую характеристику рассматриваемой селективной защиты. При уставке тока Isd.Q2 = 1978 А кривая должна пройти через точку с координатами – уставка времени tsd.Q2 = 1,8 c при токе Q2* I= 10∙Isd.Q2 = 19780 А. Выбираем тип характеристики SIT. Расчѐты точек защитной характеристики проводим также, как для селективной защиты, установленной на выключателе Q6. Результаты сводим в табл. 10.
4.2. Мгновенная токовая отсечка.
Icз.ад = Котс ∙ Кп ∙ Imax.раб. = 1,15 ∙ 2,6 ∙ 647 = 1933 А.
Icз.Q5 = Котс ∙ Iсз.ад = 1,15 ∙ 1933 = 2223 А.

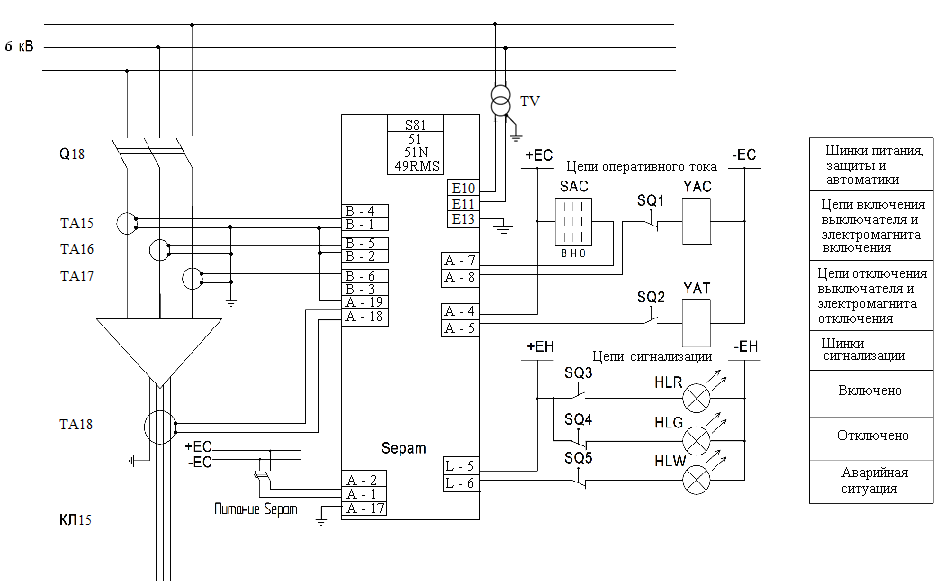

Рис.5. Принципиальная схема защиты кабельной линии 6 кВ
Рис. 6. Принципиальная схема защиты секционного выключателя 6 кВ
4 Защита конденсаторной установки 6 кВ
Защита от многофазных КЗ предусматривается для всей конденсаторной установки в целом. В сетях напряжением выше 1 кВ она выполняется плавкими предохранителями или двухфазной мгновенной токовой отсечкой. Кроме того, предусматривается групповая защита батарей, из которых состоит установка.
Номинальный ток плавкой вставки предохранителя или уставка по току сраба-
тывания мгновенной токовой отсечки выбирают с учетом отстройки от токов переходного процесса при включении конденсаторной установки (зарядного тока) и толчков тока при перенапряжениях по условию
Iс.мгн = Iвс.н = Котс ∙ Iк.у.н,
где Iк.у.н - номинальный ток конденсаторной установки или отдельных ее эле-
ментов (для групповой защиты и защиты секций); Котс = 2,0-2,5 – коэффициент
отстройки. Большее значение коэффициента отстройки Котс принимают для плавких вставок, меньшее – для релейной защиты.
Iк.у.н = Qн.к/U = 1350квар/6кВ=225А
Iс.мгн = 2∙225 = 450А
Iвс.н = 2,5∙225 = 563А
Мгновенная токовая отсечка должна чувствовать ток двухфазного КЗ в месте установки защиты, т.е. коэффициент чувствительности отсечки.
Кч=4330/450=9,6>2,0
МТО чувствительна к КЗ.
Защита от перегрузок предусматривается в тех случаях, когда возможна пе
регрузка конденсаторов токами высших гармоник из-за непосредственной близости мощных выпрямительных установок. Конденсаторы допускают перегрузку по току 130 % Iк.у.н [1, п.5.6.18]. Выполняется общей для всей конденсаторной установки и действует на ее отключение с выдержкой времени порядка tс.п = 9 с. Уставка по току срабатывания защиты определяется условием
Iс.о = 1,3 ∙ Iк.у.н.
Iс.о = 1,3∙225=293А
Защита от повышения напряжения. Вследствие ослабленной изоляции между пластинами единичного конденсатора конденсаторная установка в целом должна иметь защиту от повышения напряжения (к единичному конденсатору не должно длительно прикладываться напряжение более 1,1Uн), отключающую батарею при повышении действующего значения напряжения сверх допустимого. Защита выполняется с использованием одного максимального реле напряжения и одного реле времени. Уставка по напряжению срабатывания определяется условием Uc.з = 1,1Uн, а выдержка времени принимается равной tс.з = 3...5 мин. Предусматривается автоматическое повторное включение конденсаторной установки после восстановления первоначального уровня напряжения, но не ранее чем через
5 мин после ее отключения.
Uc.з = 1,1*6кВ= 6,6кВ
Конденсаторная установка подключена к сборным шинам распределительного пункта с помощью кабельной линии, должна быть предусмотрена защита от однофазных замыканий на землю.
Для кабельных линий, отходящих от РП был определен ток ОЗЗ в пункте 3.3
В соответствии с ПУЭ Уставка длжна быть ≤ 20 % Iмакс. замыкания на землю.
Iттнп≤ 0,2*11,084=2,22А
ДАЛЬШЕ РЫБА………………………………….
5 ВЫБОР ТРАНСФОРМАТОРА ТОКА
