Расчет параметров и показателей шпуровой отбойки руды при очистной выемке

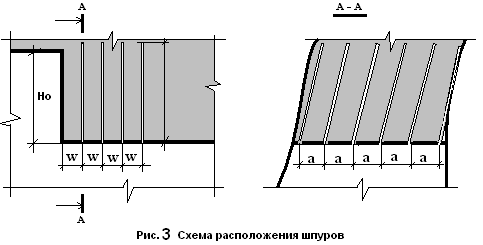

Целью практического занятия является закрепление теоретических знаний в области расчетов параметров и показателей шпуровой отбойки при очистной выемке применительно к системам разработки с восходящей слоевой выемкой (рис. 3).

Каждый студент получает индивидуальное задание (табл.3), которое выполняется в течение времени, отведенного для самостоятельной работы, и сдается преподавателю на проверку. Методика расчета изложена ниже и используется на практическом занятии при решении одного из выбранных вариантов.

Краткие теоретические сведения.

Линия наименьшего сопротивления (л.н.с.), м

(3.1)

где D - диаметр шпура, м. Может принимать значения от 0,029 до 0,075 м.;

G - плотность ВВ в шпуре, кг/м3. В расчетах принять 1000 кг/м3;

Кз - коэффициент заполнения шпура, 1/ед. Принимается от 0,6 до 0,7;

m - коэффициент сближения зарядов, 1/ед., равный

1,0 – 1,5 при электрическом и 1,2 – 1,5 при огневом взрывании;

q - удельный расход ВВ на отбойку, кг/м3,

q = q0 · Kр · Км, (3.2)

где q0 - теоретический, базовый удельный расход ВВ (меняется от 0,4 до 1,6 кг/м3 при изменении коэффициента крепости F отбиваемого массива от 4 до 20) , значение которого находится прямолинейной интерполяцией приведенных граничных значений;

Кр – коэффициент относительной работоспособности ВВ (Принять равным 1,0).

Км – коэффициент, учитывающий выемочную мощность одного взрыва (меняется от 3,8 до 1,0 при изменении выемочной мощности от 1,0 до 3,5 м и более). Находится прямолинейной интерполяцией приведенных граничных значений. Часто указанный коэффициент называется коэффициентом зажима, а по своей физической сущности отражает долю энергии взрывной волны, уходящей в окружающий горный массив без отражения от свободной поверхности.

Расчетное расстояние между шпурами в ряду, м

aо = m · W , (3.3)

Ближайшие к контурам рудного тела шпуры (так называемые краевые или приконтурные) бурятся на расстоянии ак = 0,1 - 0,3 м от контуров в зависимости от степени ослабленности контакта руды с вмещающими породами.

Расстояние между приконтурными шпурами, м

(3.4)

где М – мощность рудного тела (нормальная), м;

α – угол падения залежи, градус;

Число шпуров в комплекте

(3.5)

где символ «**» означает округление полученного числа до ближайшего большего целого.

Фактическое расстояние между шпурами в ряду, м

(3.6)

При значительном отличии фактического расстояния (а) от расчетного (ао) , а именно более (1-2 D), производится корректировка значения m в принятых пределах и осуществляется соответствующий перерасчет значений W и a.

Объем отбиваемой руды за один взрыв, м³

V = W · Nр · Hо (3.7) где Nр – число рядов шпуров, взрываемых за один цикл;

Но – высота отбиваемого слоя руды, м.;

Суммарная длина шпуров, м

(3.8)
