4.1 Исследование характеристик стабилитрона

Рисунок 7 – Схема цепи

Таблица 6 – Показания приборов и расчетные данные

Iст., мА	Uст.	Rд.
-2	-6,96	8,33
-8	-7,01

4.2 Исследование работы параметрического стабилизатора напряжения.

Схема цепи.

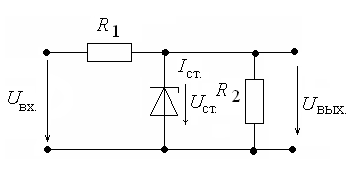

Рисунок 8 – Схема цепи

Таблица 7 – Показания приборов и расчетные данные

Uвх., В	IR1, A	IR2, A	Uвых., В	КU	КU
-8	-3,47∙10-3	-2,32∙10-3	-6,96	27,4	27,9
-9	-6,69∙10-3	-2,33∙10-3	-6,99

Рисунок 9 – Вольтамперная характеристика стабилитрона
