Министерство образования и науки Российской Федерации

Российский государственный университет нефти и газа им. И. М. Губкина

Кафедра «Сооружение и ремонт газонефтепроводов и хранилищ»

Курсовой проект на тему

«Укладка магистральных трубопроводов на болотах в каналах, образованных взрывом»

Выполнил: ст. гр. ВНД-08-1

Кутина Н.Ю.

Проверил: доц. Клышников И. Н.

Москва 2012

Содержание:

1. Расчеты параметров взрыва при сооружении каналов и траншей на болотах сосредоточенными зарядами.

2. Расчеты параметров взрыва при сооружении каналов и траншей на болотах удлиненными горизонтальными зарядами.

3. Расчеты параметров взрыва при сооружении каналов и траншей на болотах скважинными зарядами.

4. Выбор конструкции зарядов и взрывных материалов:

А) сосредоточенные заряды;

Б) удлиненные горизонтальные заряды;

В) скважинные заряды.

5. Техника безопасности при производстве буровзрывных работ.

6. Технология в каналах на болотах методом сплава и протаскивания.

7. Контроль качества работ.

8. Мероприятия по охране окружающей среды.

9. Задача

10. Список используемых материалов.

1. Расчеты параметров взрыва при сооружении каналов и траншей на болотах сосредоточенными зарядами.

Метод сосредоточенных зарядов целесообразно применять на глубоких болотах, покрытых лесом, при образовании каналов глубиной до 5 м и шириной по верху до 20 м.

Расчет параметров взрывных работ ведется в следующем порядке:

1. Л.н.с. (линия наименьшего сопротивления)

где - заданная глубина канала, м.

2. Масса основного сосредоточенного заряда

q-расчетный удельный расход ВВ, кг/м3, принимаемый по табл.1

Функция показателя действия взрыва при мощности торфа более 1,5 заданной глубины канала и величине м принимается .

Масса сосредоточенного заряда при мощности торфа менее заданной глубины канала определяется по формуле М.М. Борескова.

При сооружении каналов в сильно залесенных болотах с деревьями диаметром 25 – 30 см и сильно развитой корневой системой для обеспечения их выброса массу заряда необходимо увеличить на 10 – 15% расчетной.

Таблица 1

Грунт	Водонасыщенность	Удельный расход ВВ, кг/м3
Вязкие суглинки, глины	Водонасыщенные средней насыщенности	0,7 – 0,8
		1,1 – 1,2
Плотные глины, тяжелый моренный суглинок с валунами, супеси	Водонасыщенные	1,2 – 1,4
		1,5 – 1,8
Пески	Водонасыщенные	1,3 – 1,5
	Средней водонасыщенности	1,4 – 1,8
Торф	Водонасыщенный	0,5 – 0,7
	Влажный	0,6 – 1,0

3. Видимая глубина канала

Где α – эмпирический коэффициент (рис.1), для торфа он равен 0,2÷0,3.

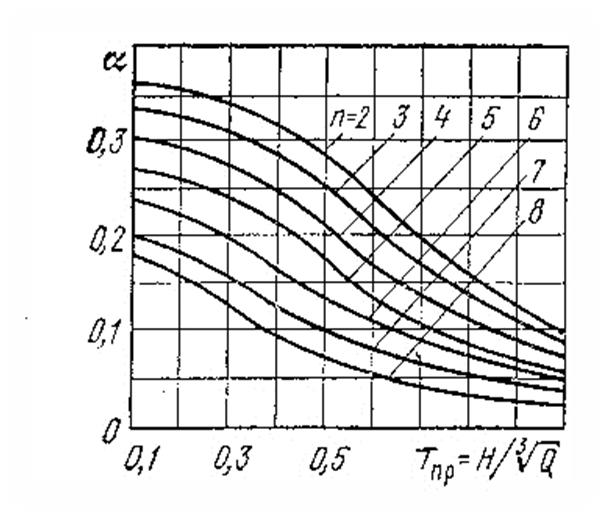

Рис.1. Номограмма для определения α в зависимости от приведенной глубины болота (Тпр) и показателя действия взрыва (n).

4. Коэффициент крутизны откосов канала, образованного взрывом

5. _{По величине л.н.с. можно определить расстояние между сосредоточенными зарядами (при n≤5)}

Зависимости параметров взрывных работ от параметров траншей

Р ис.2. Зависимость глубины траншеи (Н) от показателя K.

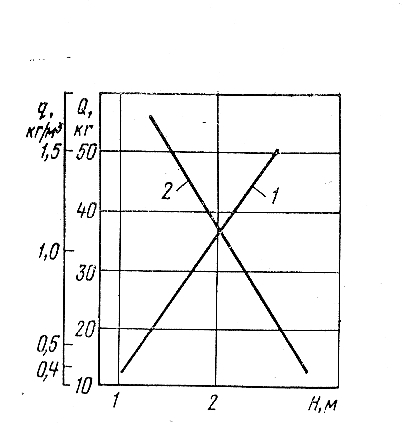

Рис.3. Зависимость массы сосредоточенного заряда Q и удельного расхода ВВ q от видимой глубины траншеи H.

Установлено, что проходка траншеи глубиной 2,4 - 2,8 м наиболее экономична с применением сосредоточенных зарядов массой 45 – 40 кг при л.н.с. заряда, равной 1,2 – 1,3 м.

2. Расчеты параметров взрыва при сооружении каналов и траншей на болотах удлиненными горизонтальными зарядами.

Способ удлиненных горизонтальных зарядов рекомендуется для образования каналов и траншей глубиной до 3,5 м и шириной по верху до 15 м на открытых и малозалесенных болотах. Наиболее целесообразно его использование при сооружении каналов и траншей на болотах, мощность которых составляет более половины заданной глубины выемки и дно траншеи находится на минеральном основании.

Параметры взрывных работ при использовании удлиненных горизонтальных зарядов рассчитываются в определенной последовательности:

1. Определяется глубина зарядной траншеи (м)

_{Где Hтр – проектная глубина траншеи, м.}

2. _{Определяется диаметр удлиненных прострелочных зарядов}

_{Где k – коэффициент сжатия грунта взрывом удлиненного горизонтального заряда.}

_{Диаметр удлиненного прострелочного заряда для образования зарядных траншей должен быть не менее критического диаметра, при котором в обводненных условиях обеспечиваетсяих устойчивая детонация.}

3. _{Масса 1м прострелочного заряда}

4. _{Л.н.с.. равная расстоянию от оси заряда до поверхности болота,}

_{Где Hk - проектная глубина канала, м.}

_{При показателе действия взрыва n>2}

Для заглубленного удлинения заряда радиус сжатия (м)

Где α – эмпирический коэффициент, определяемый по номограмме, представленной на рис.1.

5. Масса основного удлиненного горизонтального заряда на 1 м канала

Удельный расход ВВ для среднеразложившегося торфа может быть принята q=0,5÷0,7 кг/м3; .

6. Диаметр основного удлиненного горизонтального заряда (м)

7. Общий расход ВВ (кг) на 1 м траншеи

Где Q_П – общая масса прострелочного заряда, кг.
