3 Методика выполнения работы
3.1 Последовательность выполнения работы
Изучить процессы в цилиндрах поршневого компрессора, его индикаторную диаграмму;
Выполнить необходимые расчеты по индивидуальному заданию преподавателя;
Построить графическую характеристику компрессора Q0 = f(t0). Пример графика представлен на рисунке 6;
Оформить отчет о работе согласно п. 4 методических указании;
Подготовить ответы на контрольные вопросы для защиты работы, используя рекомендуемую литературу и конспекты лекций.
3.2 Содержание задания
Таблица 1 - Геометрические параметры компрессора
Марка компрессора |
Диаметр цилиндра, Dц, м |
Ход поршня, s,м |
Количество цилиндров, z, шт |
Число оборотов вала, n, с-1 |
Объем, описываемый поршнями компрессора в ед. времени, Vh, м3/с |
|
|
|
|
|
|
3.3 Расчет характеристик компрессора
Характеристики компрессора представляют собой графическую зависимость холодопроизводительности компрессора Q0к от температуры кипения t0, при постоянном значении температуры конденсации tк.
Построение характеристик проводится по расчетной формуле холодопроизводительности компрессора Q0к, кВт
, (1)
где λ - коэффициент подачи компрессора;
qv - удельная объемная холодопроизводительность холодильного агента, кДж/кг;
Vh - объем, описываемый поршнями компрессора в единицу времени - секунду, м3/с.
Значения qv рассчитываются по формуле
,
(2)
где q0 - удельная массовая холодопроизводительность холодильного агента, кДж/кг;
i1, i4 - удельная энтальпия холодильного агента на выходе и входе его в испаритель, кДж/кг;
v1 - удельный объем пара холодильного агента, поступающего в компрессор, м3/кг.
Объем, описываемый поршнями компрессора Vh, м3/с, равен
, (3)
где Dц - диаметр цилиндра, м;
Рисунок 6 – Зависимость холодопроизводительности компрессора Q0к от температур t0 и tк
для бессальниковых компрессоров;
для сальниковых компрессоров;
для герметичных компрессоров.

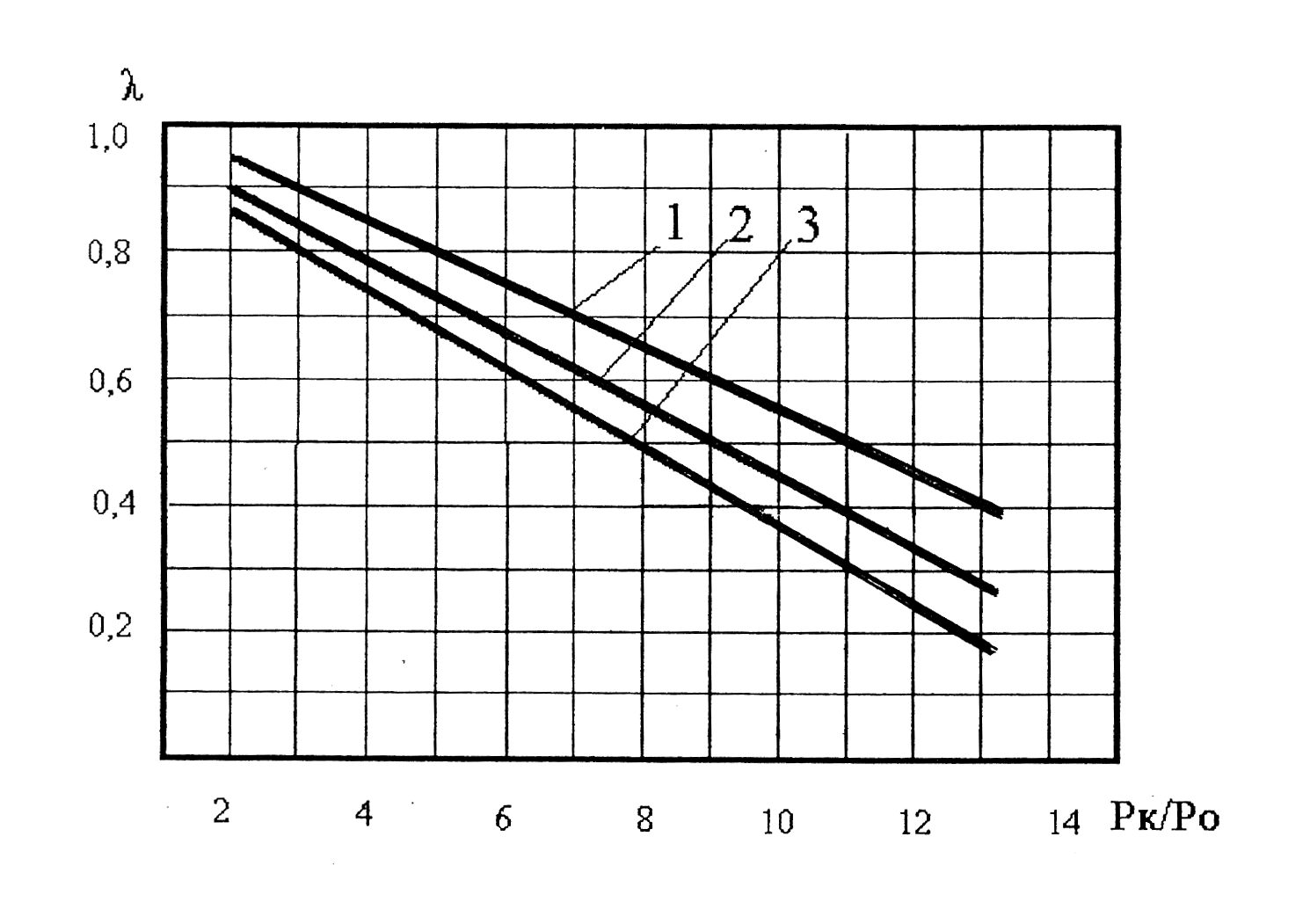

Рисунок 7 – Зависимость коэффициента подачи λ от отношения
давлений Рк/Р0
s - ход поршня, м;
z - число цилиндров компрессора;
n - число оборотов вала, с-1.
Преподаватель назначает каждому студенту температурный режим работы компрессора: холодильный агент, температуру конденсации tк диапазон температур кипения t0, для которого с интервалом 5 0С рассчитывается холодопроизводительность компрессора.
Параметры холодильного агента принимаются по таблицам приложения. Значения λ, в зависимости от вредного объема компрессора - по графику на рисунке 7.
Данные и результаты расчета должны быть сведены в таблицу 2
Таблица 2 - Холодопроизводительность компрессора
Дано: холодильный агент: _______________ |
tк = _________ 0C |
||||||||
t0, 0C |
P0, МПа |
i1, кДж/кг |
i4, кДж/кг |
q0, кДж/кг |
Pк/Р0 |
λ |
v1, м3/кг |
qv, кДж/кг |
Q0к, кВт |
-30 |
|
|
|
|
|
|
|
|
|
-25 |
|
|
|
|
|
|
|
|
|
-20 |
|
|
|
|
|
|
|
|
|
-15 |
|
|
|
|
|
|
|
|
|
-10 |
|
|
|
|
|
|
|
|
|
-5 |
|
|
|
|
|
|
|
|
|
0 |
|
|
|
|
|
|
|
|
|
