Министерство образования Российской Федерации

КУБАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ

УНИВЕРСИТЕТ

Кафедра холодильных и компрессорных машин и установок

Поршневые компрессоры холодильных машин Методические указания

к практической работе по дисциплинам

«Холодильная техника и технология»,

для студентов очной и заочной форм обучения

технологических специальностей

Краснодар

2012

Составители: канд. техн. наук, доц. М. В. Шамаров.

УДК 621.56

ПОРШНЕВЫЕ КОМПРЕССОРЫ ХОЛОДИЛЬНЫХ МАШИН Методические указания к практической работе по дисциплинам «Холодильная техника и технология», «Хладотехника» для студентов очной и заочной форм обучения технологических специальностей./ Сост.: Шамаров; Кубан. гос. технол. ун-т. Каф. Холодильных и компрессорных машин и установок. Изд. КубГТУ, Краснодар. 2012.-18 с.

Приведена классификация и основные конструкции поршневых компрессоров холодильных машин. Рассмотрены процессы происходящие в цилиндре поршневого компрессора, приведена методика расчета и построения характеристик компрессора.

Ил. 7. Табл. 2. Прил. 1. Библиогр.: назв. 4.

Печатается по решению Редакционно – издательского совета Кубанского государственного университета

Рецензенты:

1 Цель работы

1. Изучить назначение, рабочие процессы в цилиндре поршневого компрессора.

2. Научиться методике построения характеристик компрессоров и их подбору для заданных условий эксплуатации.

2 Поршневые компрессоры холодильных машин

Компрессор является одним из четырех основных элементов холодильной машины, располагается между испарителем и конденсатором и выполняет следующие функции:

- обеспечивает низкую температуру кипения t₀ холодильного агента в испарителе, поддерживая пониженное давление кипения Р₀ путем отсасывания образующихся паров из испарителя;

- повышает температуру холодильного агента от t₀ до t_К с целью обеспечения последующего теплообмена с охлаждающей средой, путем сжатия паров от Р₀ до Р_к;

• нагнетает сжатые пары холодильного агента в конденсатор для проведения процесса теплообмена;

- обеспечивает циркуляцию холодильного агента по элементам холодильной машины за счет создаваемого перепада давления Р_К –Р₀.

1. Классификация компрессоров

Компрессоры классифицируют [1] для удобства их подбора по условиям эксплуатации по следующим основным признакам:

• холодильному агенту;

• температурному режиму работы;

• принципу действия;

- степени герметичности корпуса.

По степени герметичности и числу разъемов компрессора подразделяют:

• сальниковые, в которых ведущий вал уплотняется при помощи сальника;

• бессальниковые со встроенными электродвигателями, с разъемами и съемными крышками;

• герметичные со встроенными электродвигателями в заваренном кожухе без разъемов.

В сальниковых компрессорах (рисунок 1) конец коленчатого вала выведен наружу. Герметичность в месте выхода вала достигается с помощью самоуплотняющегося сальника. Движение от электродвигателя к валу компрессора передается через муфту или клиноременной передачей, что

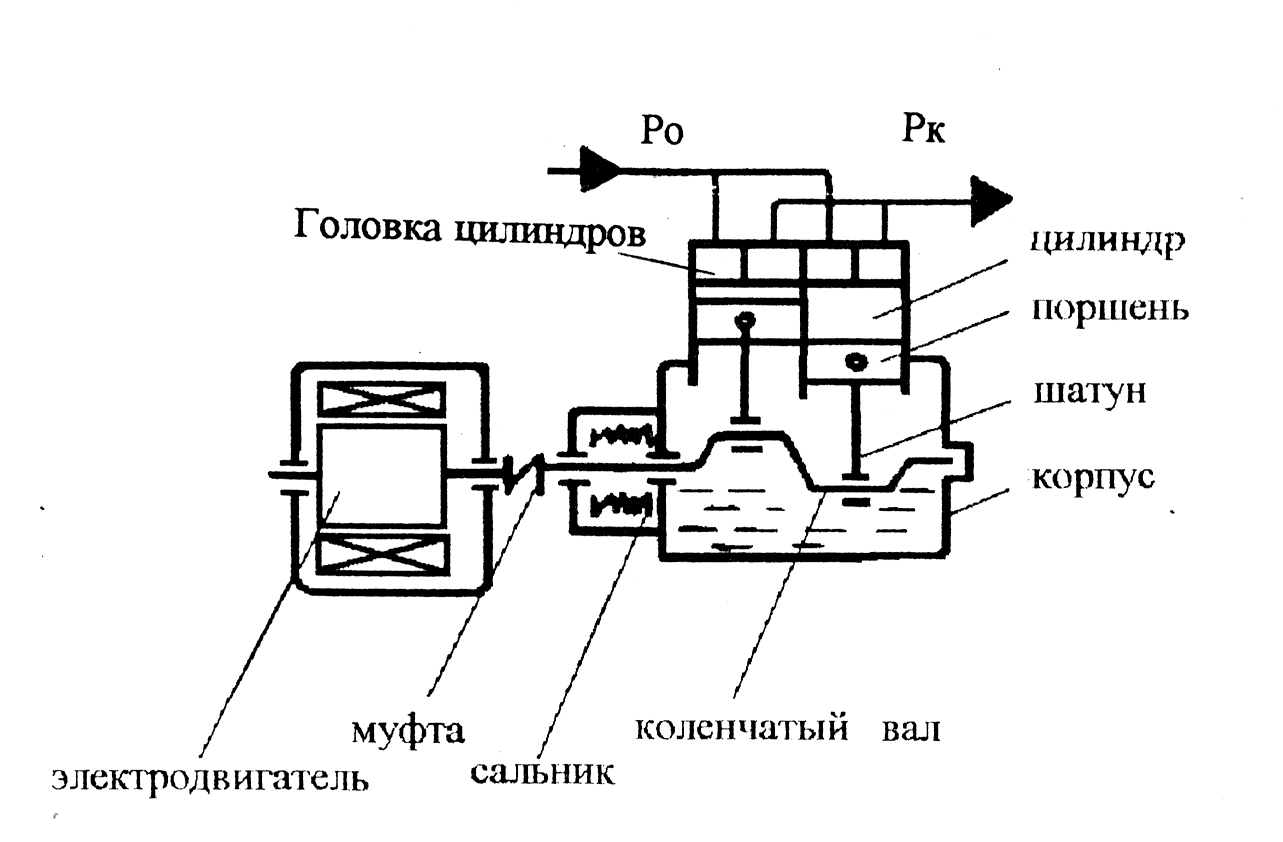

Р исунок 1 – Сальниковый компрессор

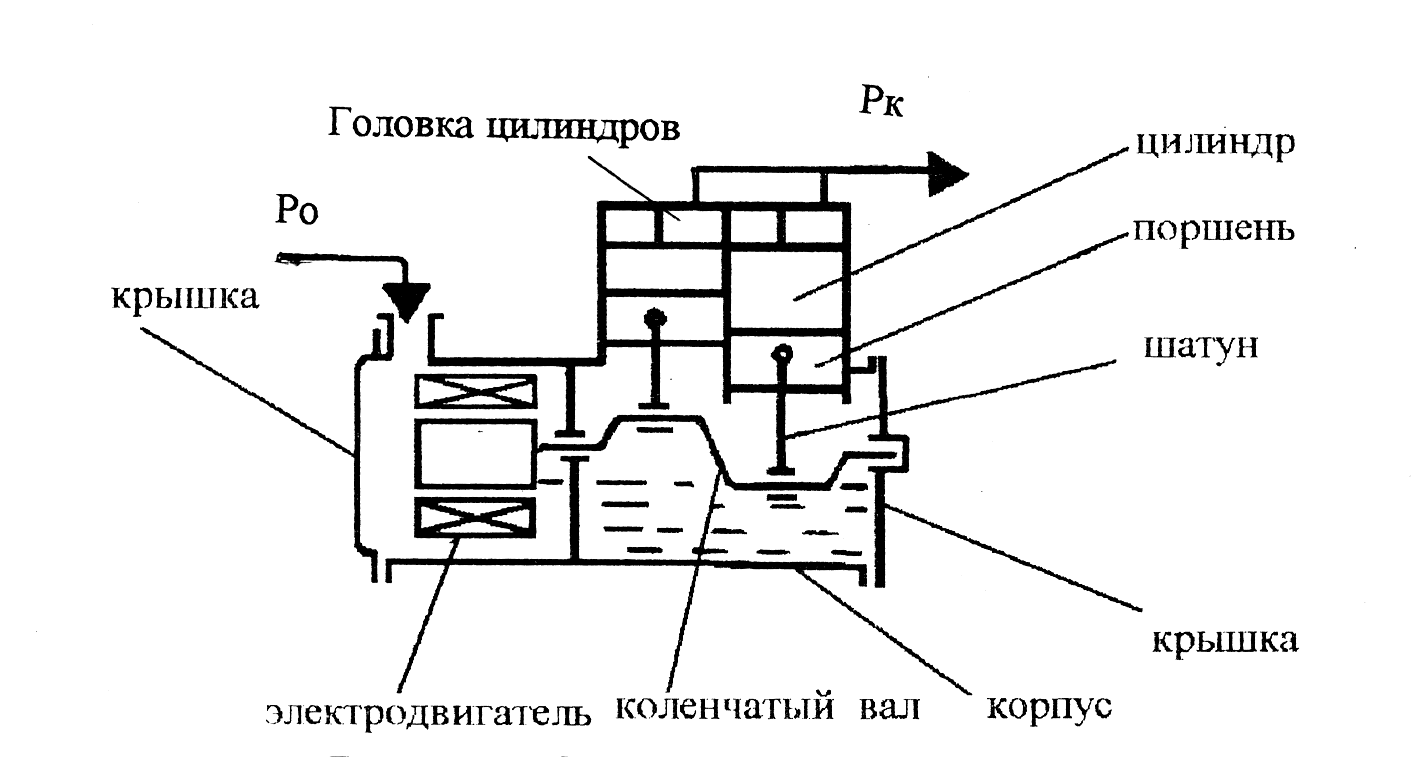

Рисунок 2 – Бессальниковый компрессор

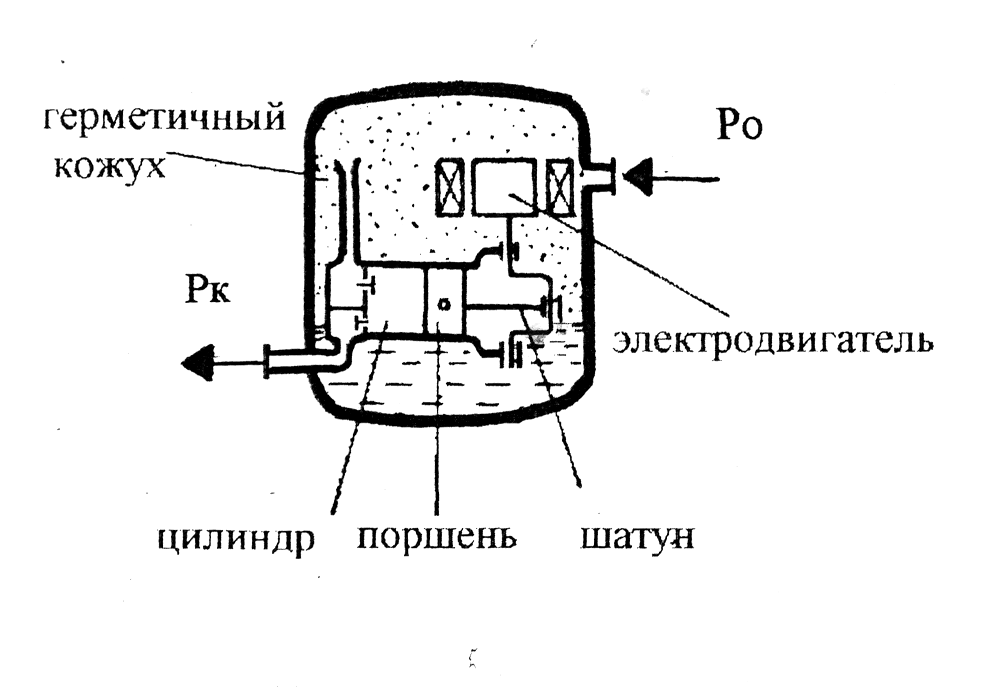

Рисунок 3 – Герметичный компрессор

позволяет использовать один компрессор с разным числом оборотов для получения требуемой холодопроизводительности.

Бессальниковые компрессоры (рисунок 2) имеют встроенный в общий кожух электродвигатель на одном валу с компрессором. Для возможности ремонта и замены деталей в корпусе имеется ряд крышек на болтах, что позволяет полностью разбирать компрессор и электродвигатель для осмотра и ремонта.

В герметичном компрессоре (рисунок 3) компрессор и электродвигатель собраны на одном коленчатом валу в сварном кожухе. Охлаждение электродвигателя осуществляется холодильным агентом, поступающим при всасывании из испарителя непосредственно в кожух.
