9. Механические свойства арматурных сжатий.

Механические свойства определяются их прочностными и деформативными характеристиками.

Прочностные характеристики:

1. – временное сопротивление напряжения при разрушении.

2. – физический предел текучести мягких сталей. (Это напряжение, соответствующее текучести стали, т.е. росту деформаций без заметного увеличения напряжения).

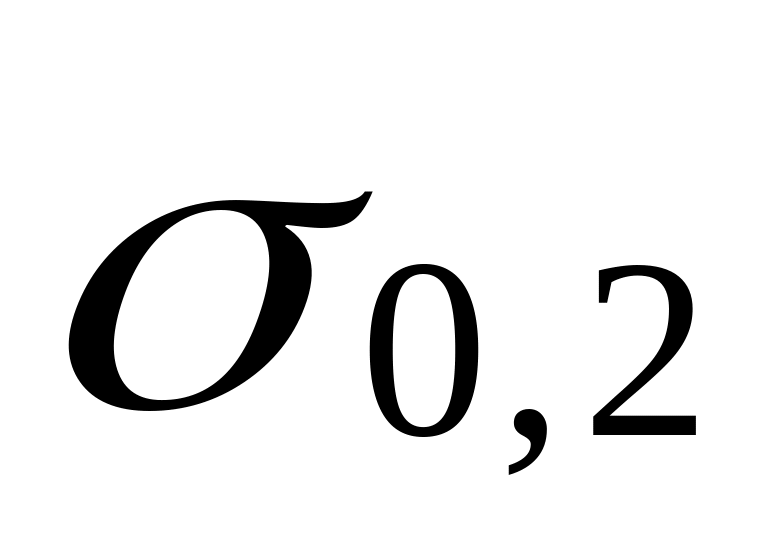

3. – условный предел текучести твердых сталей (напряжение при котором пластические характеристики (остаточные) деформации 0,2%.

Деформативные характеристики:

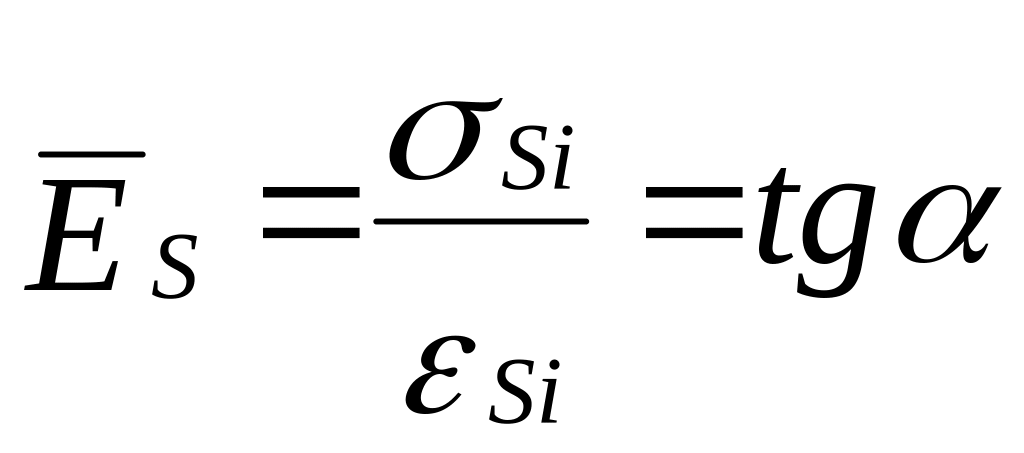

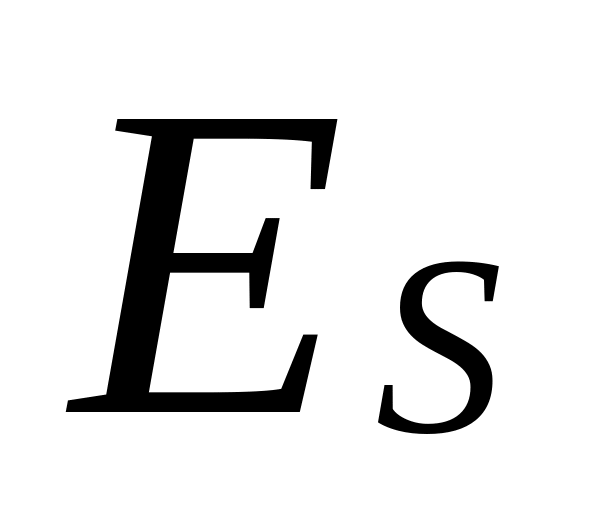

1. – модуль упругости стали, полученной методом испытаний.

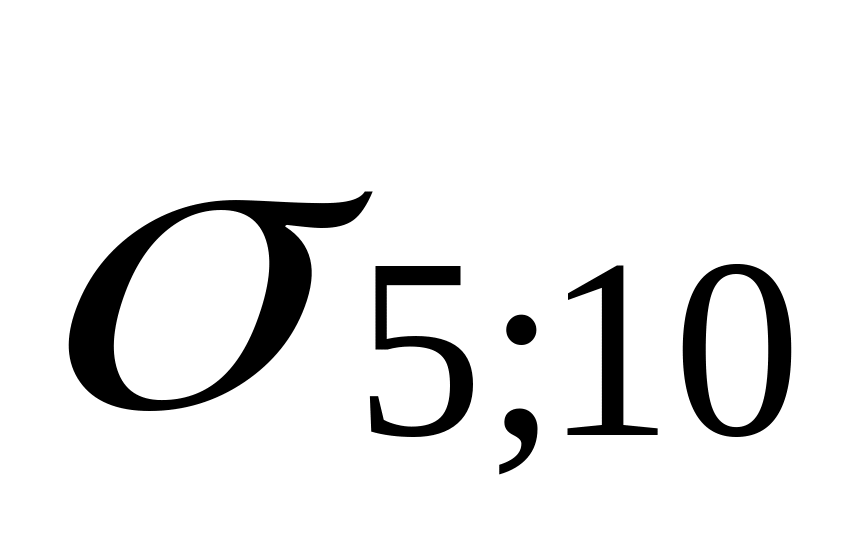

2. - полное относительное удлинение после разрыва.

Перечисленные характеристики являются сертификационными, указываются в паспортах на арматурную сталь и формируются при обработке диаграмм «σ-ε».

σ_s

Упругая зависимость

Твердая сталь

σ_вр

ε_пл

ε_упр

σ_0,2

0,2

Рабочий диапазон твердой стали

σ_вр

Площадка текучести

Мягкая сталь

σ_т

Рабочий диапазон мягкой стали от 0 до σ_т

ε_s

ε_ост=ε_пл

10. Проектные параметры арматуры

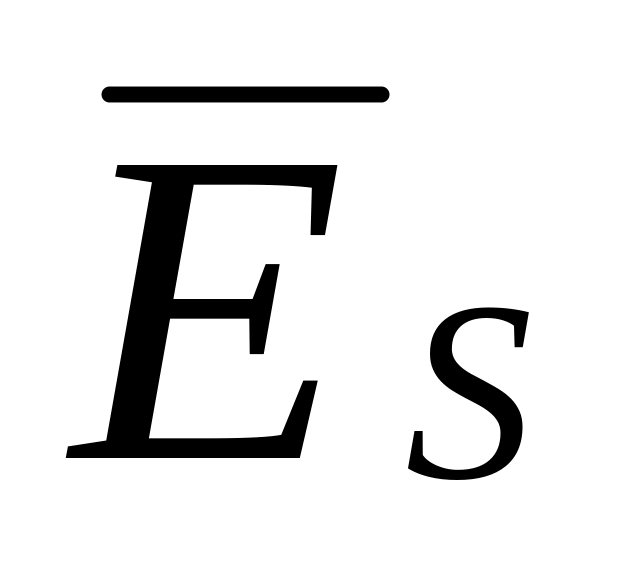

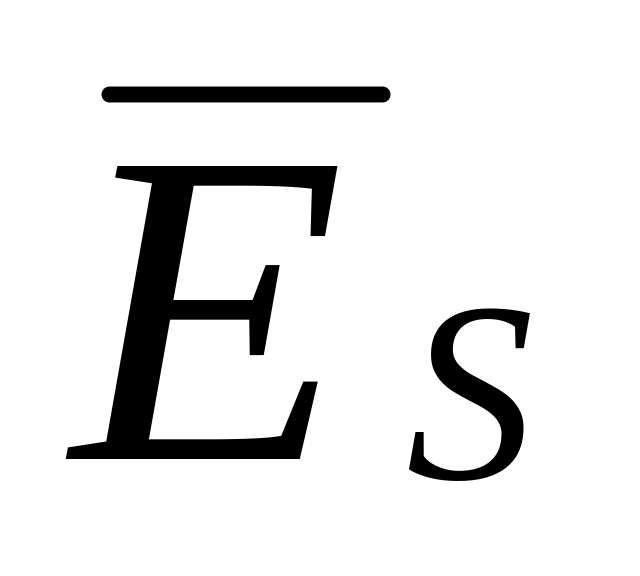

Для проектирования конструкции в результате статистической обработки дынных по (опытному модулю упругости), , , формируют проектные характеристики арматуры.

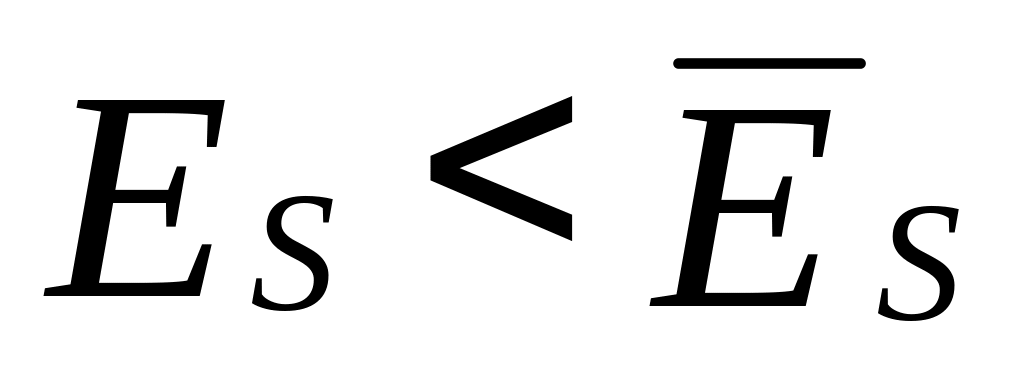

1. - модуль упругости стали,

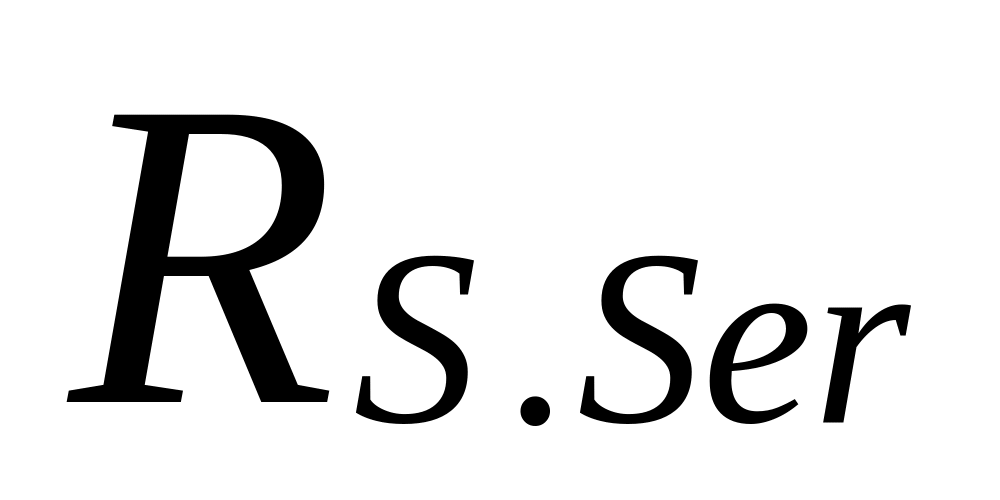

2. - нормативное сопротивление арматуры растяжению .

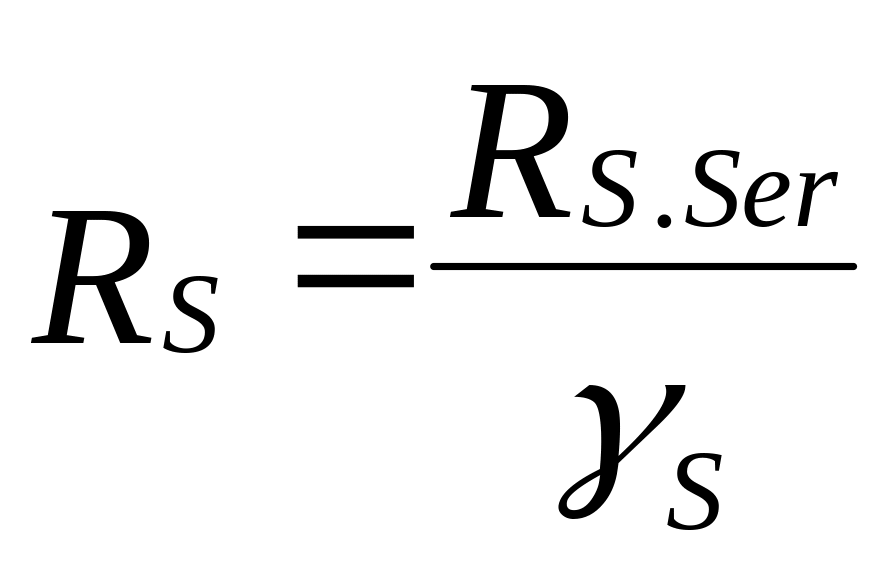

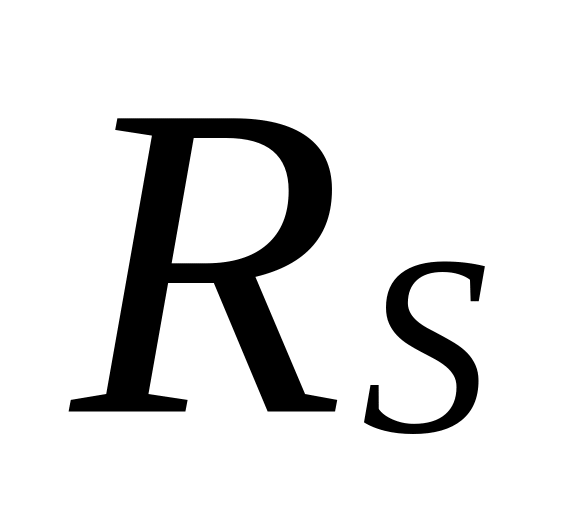

3. - расчетное сопротивление арматуры растяжению ,

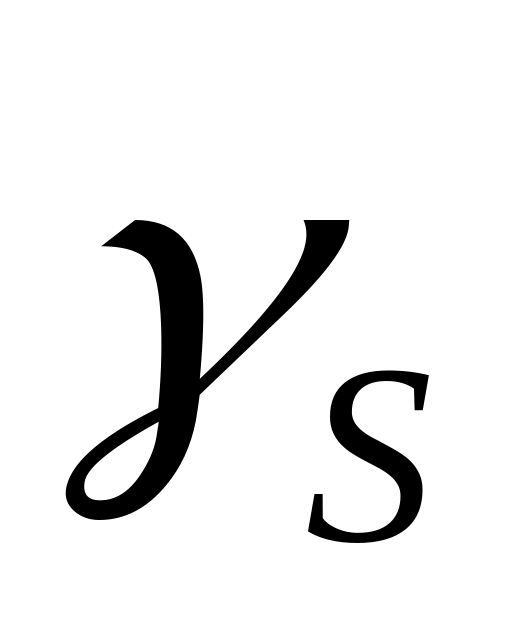

- коэффициент надежности по материалу =1,05…1,2

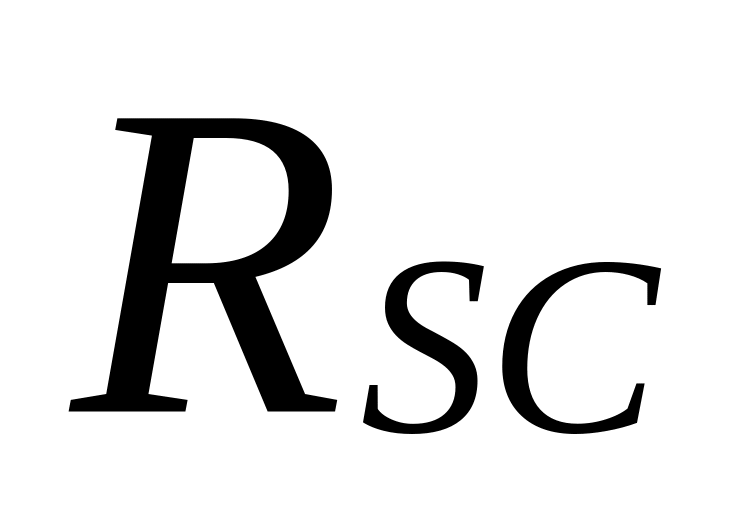

4. - расчетное сопротивление арматуры сжатию (для колон)

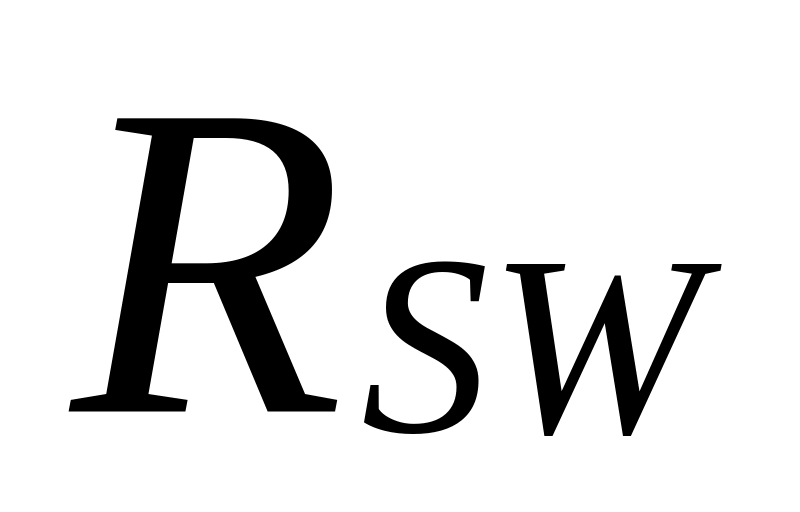

5. - расчетное сопротивление растяжению поперечной арматуры

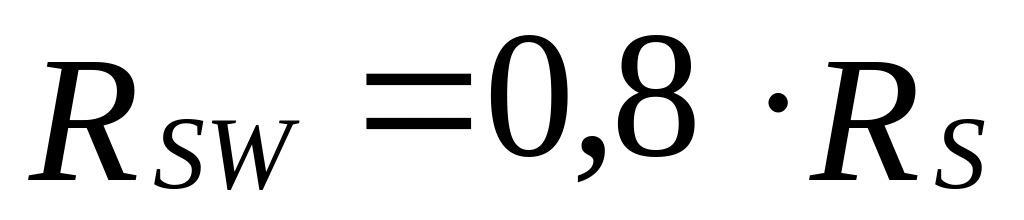

, где 0,8 – коэффициент учитывающий неравномерность хомутов в пределах наклонной трещины.

11. Понятие о классах арматурной щели

Арматурные стали подразделяются на классы:

1. Горячекатаная стержневая арматура

   1. Мягкая

А-I (А240) (гладкая) 240 МПа – нормативное сопротивление стали

А-II (А300) - периодического профиля

А-III (А400, A500)

2. Твердая сталь

А-IV (A600), А-V (A800), А-VI (A1000)

2. Холоднотянутая проволочная

   1. Обыкновенная

Вр-I (Вр500) диаметром 3,4,5.

2. Высокопрочная проволочная арматура

Вр-II (Вр1200…1500) диаметром 3…8 (шаг 1 мм)

К-7 – семипроволочная прядь (канат) К1400…1500 диаметром 6,9,12,15.

12. Арматурные изделия

Арматура может применяться в виде отдельных стержней и проволок при изготовлении вязанных сеток и каркасов.

Наиболее индустриальными являются сварные изделия:

• Сварные сетки (для армирования плоских панельных конструкций) стержни сеток укладываются в 2х взаимо-перпендикулярных направляющих, сварка точечная контактная. Рабочая арматура продольная или поперечная или в 2х направлениях.

• Сварные каркасы для армирования линейных элементов (балок, колон) состоят из продольных рабочих и монтажных стержней и приваренных к ним контактной сваркой хомутов.

Соотношение между диаметрами продольных (d_s) и поперечных (d_sw) стержней во избежание пережога тонких стержней d_sw следующие. d_swd_s/4.

Таблица свариваемости

ds	3…12	14;16	18;20	22	25;28	32	36;40
dsw	3	4	5	6	8		10

Для предварительно напряженных конструкций к перечисленным выше изделиям добавляются арматурные высокопрочные заготовки с концевыми анкерами.

l_{расчетное}
