Федеральное агентство железнодорожного транспорта

Омский государственный университет путей сообщения

Кафедра «Автоматика и системы управления»

К ЗАЩИТЕ ДОПУСТИТЬ

____________А.Г. Малютин

«___»__________________2013 г.

Проектирование структуРированной кабельной системы

кампусной сети

Пояснительная записка к курсовой работе по дисциплине

«Информационные сети»

ИНМВ.400400.000 ПЗ

Студент гр. 20З

___________ А.В. Дегтерева

«__»________2013 г.

Руководитель – доцент кафедры АиСУ

____________ А.Г. Малютин

«__»________2013г.

Омск 2013

Задание

Организация, для которой проектируется корпоративная сеть, объеди­няет в себе несколько подразделений, расположенных в разных городах. Каждое подразделение состоит из офисов и цехов, распределенных по двух­этажным зданиям (поэтажный план здания выбирается в зависимости от варианта).

В помещениях зданий должны располагаться автоматизированные рабочие места (АРМы) сотрудников и серверы подразделения, связанные между собой локальной вычислительной сетью (ЛВС). Корпоративная сеть организации объединяет в себе кампусную сеть подразделения, связывающую ЛВС зданий, и глобальную сеть для обеспечения связи с другими подразделениями и доступа в Internet.

Разрешается использовать только стек протоколов TCP/IP.

Проект должен предусматривать:

– возможность расширения и роста локальных сетей в течение минимум 7 – 10 лет, поэтому проект должен учитывать увеличение скорости передачи данных: для локальных сетей – десятикратное, для глобальной сети – двукратное и для внешнего подключения к корпоративной сети – десятикратное. Минимальное требование – обеспечение скорости обмена 100 Mбит/с для любого АРМа и серверов этой сети;

– надежность функционирования сети – отсутствие «единой точки отказа». Это должно быть обеспечено топологией и связностью сети, выбором активных сетевых устройств и модулей, применяемых протоколов на магистральных участках сети.

В курсовой работе необходимо определить:

– топологию расположения зданий и помещений подразделения с определением линий связи между зданиями;

– порядок размещения оборудования узлов ЛВС в зданиях и подвода к ним линий связи;

– состав пассивного оборудования ЛВС.

Данные по планировке зданий: внутренний габарит комнаты – 4 м; высота помещения – 3 м; толщина стен и перекрытий – 0,2 м; ширина оконного проема – 1 м; ширина дверного проема – 1,5 м; высота двер­ного проема – 2,5 м; высота оконного проема – 2 м; расстояние от пола до по­доконника – 0,5 м; глубина колодца – 1,5 м; отступ колодца от стены здания – 2 м.

Реферат

УДК 681.3.06

Пояснительная записка к курсовой работе содержит 19 страниц,  3 рисунка, 1 таблицу, 4 использованных источника, 1 приложение.

Структурированная кабельная система (СКС), кампус, автоматизирован­ное рабочее место (АРМ), витая пара, волоконно-оптический кабель, кабель-канал, оптическая муфта, коммутационный шкаф.

Объектом курсовой работы является проектирование структурирован­ной кабельной системы кампусной сети.

Цель курсовой работы – ознакомиться с методами и технологиями проектирования СКС.

Результатом курсовой работы является план структурированной кабель­ной системы кампусной сети.

План зданий и СКС смоделированы при помощи векторного графического редактора Microsoft Visio 2007.

Пояснительная записка выполнена в текстовом редакторе Microsoft Word 2007.

Содержание

Введение 5

1 Схемы СКС 6

2 Выбор помещения для коммуникационной комнаты 8

3 Расчет количества рабочих мест 9

4 Обоснование выбора типа линии связи 10

4.1 Внешняя кабельная система 10

4.2.2 Подсистема управления 10

4.2.3 Горизонтальная подсистема 11

5 Расчет системы коммуникационных каналов 12

6 Технологии передачи информации между зданиями 14

6.1 Система ЛАНтастИКа 14

6.2 Волоконно-оптическая линия связи 14

6.3 Беспроводная технология передачи информации по радиоканалу 15

7 Выбор коммутационных шкафов 16

Заключение 17

Библиографический список 18

Приложение 19

Введение

Структурированная кабельная система (СКС) представляет собой иерархическую кабельную систему здания или группы зданий, разделенную на структурные подсистемы. Она состоит из набора медных и оптических кабелей, кросс-панелей, соединительных шнуров, кабельных разъемов, модульных гнезд, информационных розеток и вспомогательного оборудования. Все элементы интегрируются в единую систему и эксплуатируются согласно определенным правилам. Три основных принципа заложены в СКС:

• универсальность;

• избыточность;

• структурированность.

Универсальность кабельной системы выражается в том, что она строится не для какого-то конкретного применения, а создается в соответствии с принципом открытой архитектуры и на основе соответствующих стандартов.

Избыточность подразумевает введение в состав кабельной системы дополнительных информационных розеток. Количество информационных розеток определяется не текущими потребностями, а определяется площадями и топологией рабочих помещений. Таким образом, организация новых рабочих мест, приспособление под конкретные потребности заказчика, происходит быстро и без нарушения работы организации.

Структурированность заключается в разбиении кабельной системы на отдельные подсистемы, выполняющие строго определенные функции.

1 Схемы скс

Схема СКС в обязательном порядке разрабатывается в рамках технико-коммерческого предложения, а также входит в проектную документацию на СКС. Принято различать схемы СКС двух видов:

• структурная схема СКС;

• функциональная схема СКС.

Структурная схема представляет собой графический документ, показывающий расположение всех составных частей СКС при построении и их взаимосвязь. На схеме нанесен план помещений с коммутационным оборудованием, пространственные зоны, находящиеся на обслуживании каждого из коммутационных помещений, и магистральные соединения, связывающие эти помещения между собой и дающие им доступ во внешний мир.

Функциональная схема СКС, раскрывает в себе особенности элементов подсистем сети и их качественные и количественные параметры – например, количество и тип коммутационных шкафов в кроссовых помещениях, особенности и число рабочих мест. Схема также указывает на соединения всех элементов инфраструктуры, их назначение и привязку к помещениям, портам, кабельным трассам. Если объект небольшой, допускается объединение структурной и функциональной схемы СКС в единый итоговый план объекта, предоставляющий исчерпывающую информацию для проведения монтажа СКС.

В СКС функциональные элементы кабельных подсистем соединяются между собой в иерархическую структуру, приведенную на рисунках 1 и 2.

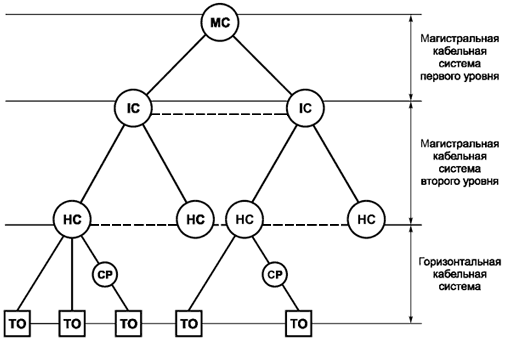

Рисунок 1 – Иерархическая структура кабельной системы

Рисунок 2 – Централизованная структура кабельной системы

При использовании централизованной структуры кабельной системы образуется комбинированный канал, сочетающий в себе свойства магистральной и горизонтальной подсистем. Канал создается путем соединения рабочего места с централизованным кроссом тремя методами – транзитной про­кладки, межсоединения или муфты.

В тех случаях, когда кроссы выполняют комбинированные функции, промежуточные кабельные системы не применяют.

Кроссы располагаются в аппаратных и телекоммуникационных помещениях.

Функциональная схема предназначена для того, чтобы проследить соединение кабелей в отдельном здании и в кампусе. Соединение производится через коммутаторы и маршрутизатор. Функциональная схема сети реализована в виде иерархической структуры и представлена в приложении (лист 2).

Функциональные элементы кабельной системы располагаются в здании, которое они обслуживают. Иерархическая структура кабельной системы для кампуса приведена в приложении (лист 3).
