36.Пространственные конструкции покрытий .

Типы пространственных покрытий: своды, купола, цилиндрические оболочки, складчатые конструкции, оболочки двоякой кривизны, покрытия с составными оболочками и подвесные покрытия. Выбор типа пространственных покрытий зависит от назначения здания, его размеров, способов строительства и ряда других факторов.

Пространственные покрытия - это системы, состоящие из тонкостенных оболочек (тонких плит) и контурных конструкций (бортовых элементов, опорных колец, диафрагм в виде балок, арок и т. п.). Все эти элементы связаны между собой и работают как единое целое. Это снижает расход материала и массу покрытия, делает его более экономичным и позволяет перекрывать большие площади без промежуточных опор.

37.Конструктивные элементы чердачных стропильных крыш.

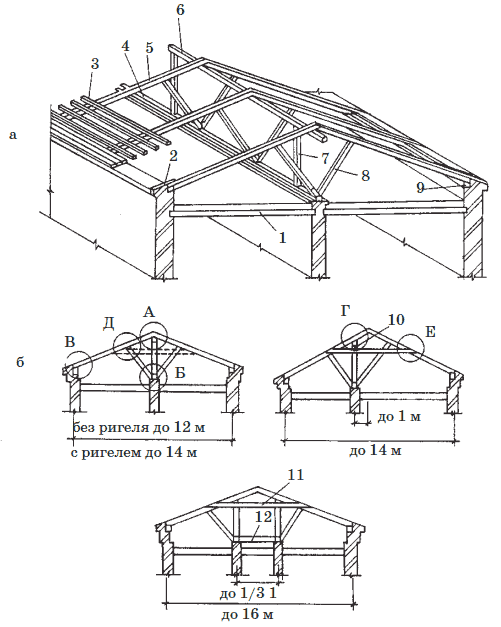

Рис. 2. Конструктивные схемы деревянных наклонных стропил: а – общий вид; б – для двускатных крыш: 1 – чердачное перекрытие; 2 – кобылка; 3 – обрешетка; 4 – лежень; 5 – стропильная нога; 6 – верхний прогон; 7 – стойка; 8 – подкос; 9 – мауэрлат; 10 – верхний прогон; 11 – ригель; 12 – распорка

38.Тепло- и гидроизоляция покрытий и крыш.

Гидроизоляция крыши необходима для защиты от воздействия атмосферных осадков и конденсата, который скапливается на внутренней поверхности кровли. ее конструктивных элементов. При отсутствии гидроизоляции утеплитель пропитается влагой, после чего перестанет поддерживать тепло в доме, а деревянные и металлические элементы подвергаются окислению.

Комплексное понятие гидроизоляция крыши складывается из трех основных элементов:

- гидроизоляции. Защищает утеплитель и стропила от влаги, которая может конденсироваться на кровельном покрытии или проникать под кровельное покрытие при косом дожде и сильном ветре;

- пароизоляции. Предотвращает попадание водяных паров из внутренних помещений в утеплитель, помогая ему сохранять теплоизоляционные свойства. Помимо этого пароизоляция необходима для предотвращения вздутий элементов кровли, появляющихся из-за скопления пара;

- системы вентиляции. Благодаря вентиляции, влажный воздух удаляется из внутреннего пространства крыши за счет конвекции воздуха или с помощью специальных приспособлений.

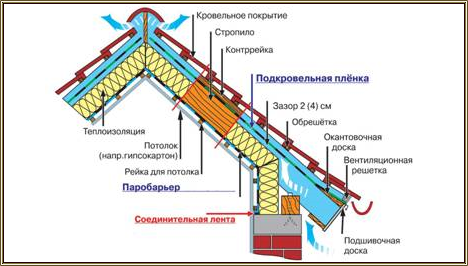

В общем виде в состав кровельного пирога входят следующие элементы:

-стропила или балки. Это силовые конструкции, на которых

собственно и держатся все элементы крыши;

-паробарьер. Материал, предназначенный для пароизоляции;

-теплоизоляция. Материал, предназначенный для утепления;

-гидробарьер или супердиффузионная мембрана.

Материал, предназначенный для гидроизоляции;

-кровельный материал. Материал для защиты крыши и здания

вообще от атмосферных осадков.

Учитывая практический опыт можно сказать, что в качестве утеплителя кровли можно использовать любой из известных в стройиндустрии материалов:

- минеральная вата;

- стекловата;

- гранулированный пенополистирол (пенопласт);

- экструдированный полистирол;

- пенополиуретан;

- пеностекло;

- керамзит и т.д.

Сайдинг (облицовочная фасадная панель) – это популярный строительный материал, предназначенный для облицовки фасадов зданий гражданского, промышленного строительства, частных домов, дач  и призванный улучшить внешний вид дома, придать ему дополнительную защиту от негативных воздействий внешней среды.

Гидроизоляция устанавливается между утеплителем и сайдингом – это защита утеплителя снаружи. Она не пропускает влагу в утеплитель. Но через нее свободно проходит водяной пар из утеплителя наружу.

Для большинства пленок необходим зазор в несколько сантиметров между ними и теплоизоляцией – только тогда гидроизоляционная пленка будет работать правильно.Но некоторые виды позволяют положить их прямо на утеплитель.

Если деревянный дом не нуждается в утеплении, то гидроизоляция монтируется прямо на стены. Она защитит дерево от конденсата и предохранит от намокания и гниения.

Пароизоляция устанавливается между стеной и утеплителем – это защита утеплителя изнутри. Такая пленка не пропускает ни влагу, ни пар. Ее задача - не допустить попадания пара изнутри дома в утеплитель.
