6.3 Розробка друкованої плати у сапр

Для розробки друкованої плати використовують редактор друкованих плат PCB програми P-CAD. Також для трасування використовують програму Specctra. Вікно програми PCB зображено на рис. 6.7.

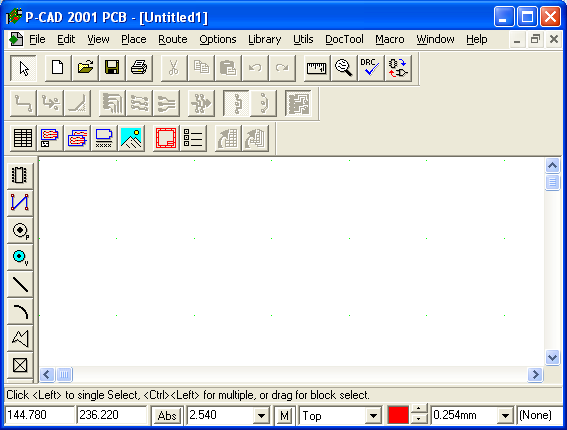

Рисунок 6.7 – Вікно PCB

Заватаження списку з’єднань

Для завантаження списку з’єднань необхідно виконати наступну команду: Utils > Load Netlist. Вказуємо шлях до списку з’єднань та назву (Netlist Filename) і тиснемо OK. Після виконання операцій одержимо рис. 6.8…

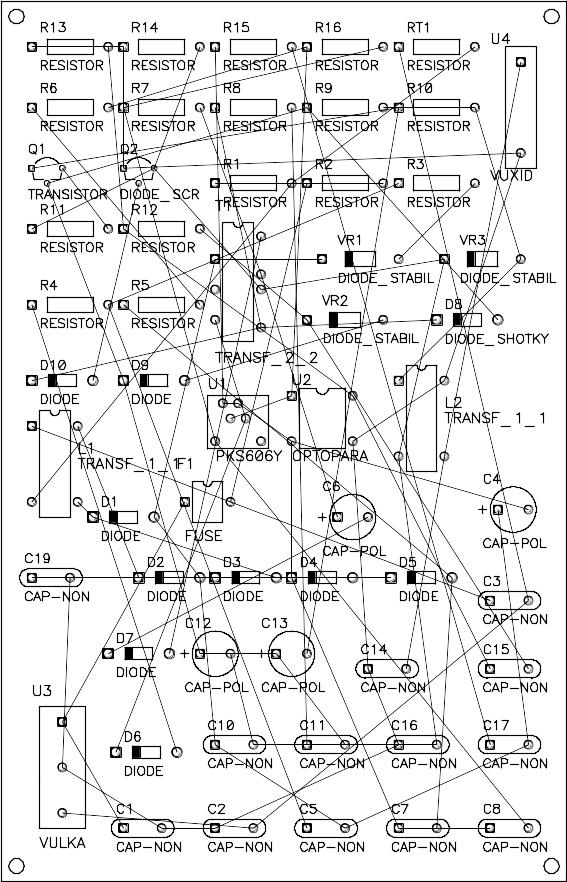

Рисунок 6.8 – завантажений список з’єднань у PCB

Створення командного файлу (Do file) програми трасування Specctra та задання атрибутів згідно індивідуального завдання

Для створення командного файлу (Do file) потрібно виконати наступні команди: Route > Autorouters… Вибираємо програму трасування Specctra…

Задання параметрів трасування у Net Class

Для задання ширини сигнальних та силових трас необхідно натиснути копку Net Classes. Додамо 2 класи: POWER та SYLOVI. Для обох класів задамо ширину трас. Для цього потрібно вибрати клас, натиснути на кнопку Edit.

Тиснемо на кнопку Add…У колонці All Attributes вибираємо Net, у колонці Name вибираємо Width, у колонці Value записуємо 1.6 (згідно завдання)

Аналогічно виконуємо для класу SYLOVI. Параметр Width записуємо рівним 0.8 Після виконання вищеперелічених операцій тиснемо кнопку Start…

6.4 Структурно-параметрична оптимізація джерела живлення за допомогою програми pi-expert

Запустимо програму PIExpert (рис. 6.9). Виконаємо File > New, та встановимо потрібні параметри. Вибирем напругу Universal та тиснем кнопку Далі. Задаємо вихідну напругу та силу струму.

Рисунок 6.9 – Вікно програми Specctra
