3.2 Позначення документів

Позначення документів курсового проекту, здійснюється згідно СТП 02070855-03-99 та проілюстровано на рис. 3.1.

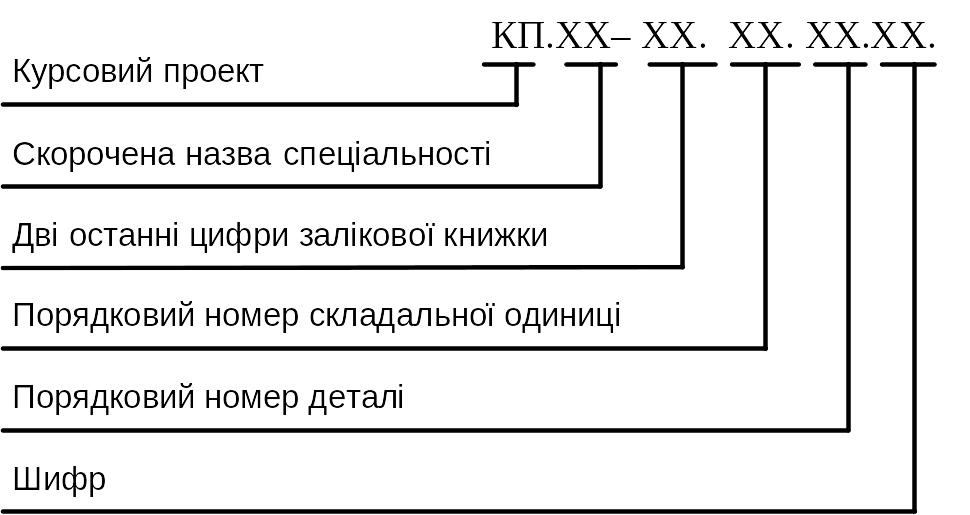

Рисунок 3.1 – Схема позначення документів курсового проекту

При проектуванні найбільш часто використовуються такі типи документів з відповідними шифрами:

- пояснювальна записка (ПЗ);

- креслення загального вигляду (ВЗ)

- схема електрична об’єднана (Е0);

- схема електрична структурна (Е1);

- схема електрична функціональна (Е2);

- схема електрична принципова (Е3);

- електромонтажне креслення (МЕ);

- складальне креслення (СК);

- перелік елементів (ПЕ);

- специфікація.

При наявності графіків чи діаграм, що пояснюють роботу схем, вони розміщуються на вільному полі схеми або на другому і наступних аркушах відповідно з ГОСТ 2.104-68.

4 Організація виконання та захисту проекту

Курсовий проект розробляється на основі матеріалів виробничих практик, або по матеріалах самостійної роботи та досліджень студента, узгоджених з керівником проекту.

Кафедра організовує консультації згідно графіка та надає можливість використання обчислювальної техніки для виконання проекту. Хід виконання курсового проекту контролюється керівником згідно календарного плану.

Оформлений курсовий проект підлягає нормоконтролю, здається керівнику на перевірку і після виправлення вказаних недоліків та помилок допускається до захисту. Захист КП відбувається перед комісією, затвердженою на засіданні кафедри (не менше двох викладачів) та студентською аудиторією з числа бажаючих.

Студент протягом 5-7 хвилин здійснює доповідь, яка включає: постановку задачі, обґрунтування прийнятих рішень, захист отриманих результатів, виділення особливостей проекту та перспективи використання результатів проектування, а також повинен відповісти на поставлені запитання комісії.

Оцінка курсового проекту з дисципліни “Автоматизація проектування комп’ютерних систем” проводиться згідно таблиці 4.1.

Таблиця 4.1 - Шкала оцінювання знань в ІФНТУНГ

Національна	Університетська (в балах)	ECTS	Визначення ECTS	Наказ МОіНУ №48 від 23.01.2004р.
Відмінно	90-100	А	Відмінно	90-100
Добре	82-89	В	Дуже добре	75-89
	75-81	С	Добре
Задовільно	67-74	D	Задовільно	60-74
	60-66	E	Достатньо
Незадовільно	35-59	FX	Незадовільно	35-59
	0-34	F	Незадовільно	0-34

Причиною зниження оцінки курсового проекту може бути невиконання календарного плану.

5 Завдання на курсовий проект

1 Розробити функціональну схему і принцип роботи пристрою відповідно до варіанту (табл. 5.1).

2 Розробити принципову схем пристрою в САПР (Р-CAD).

2.1 Побудувати принципову схему пристрою згідно варіанту завдання в Schematic Editor.

2.2 Створити бібліотеки нових компонентів (графіка символів, графіка корпусів, таблиці опису виводів, тощо).

2.3 Навести перелік елементів і опис роботи принципової схеми.

3 Розробити друковану плату пристрою в САПР (Р-CAD).

3.1 Розробити монтажне креслення друкованої плати пристрою.

3.2 Створити командний файл (Do file) програми трасування SPECCTRA з коментарями.

3.3 Розробити друковану плату.

4 Здійснити моделювання та оптимізацію елементів схеми.

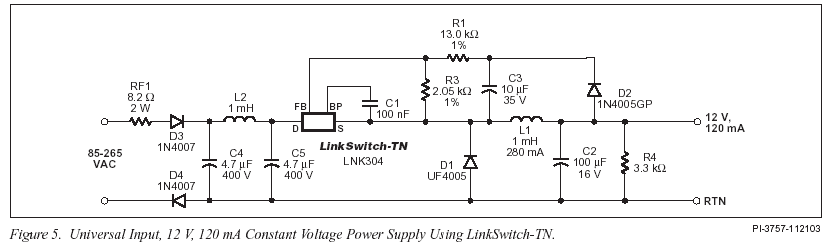

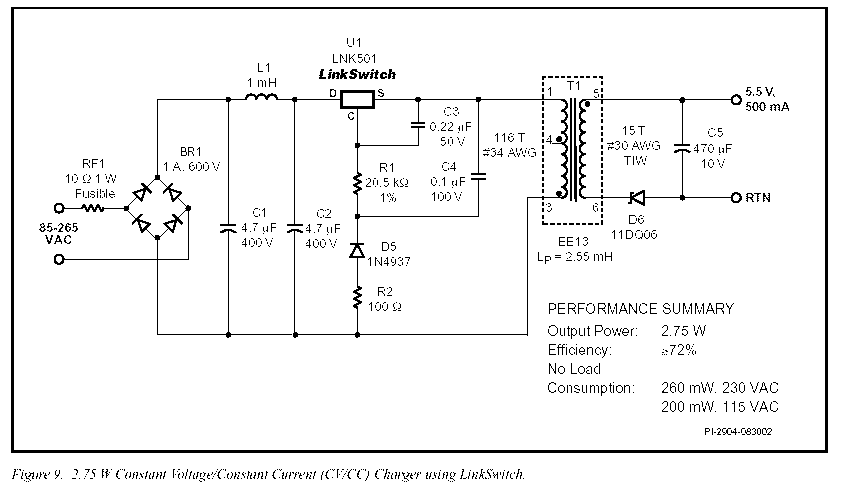

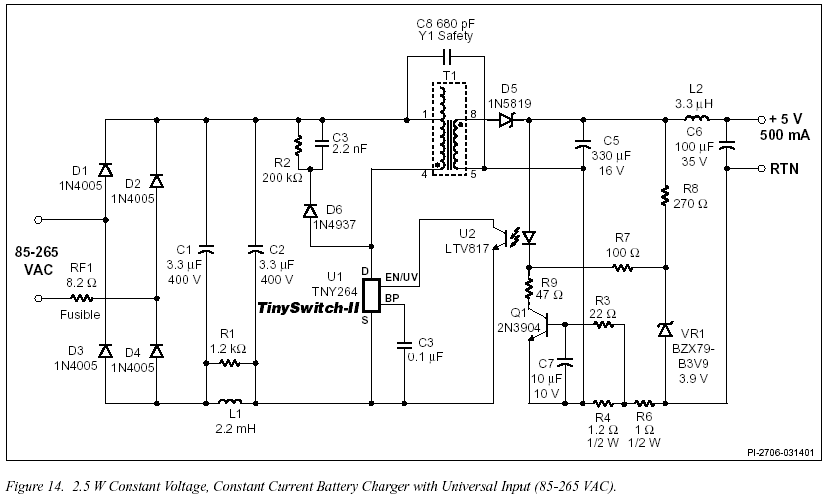

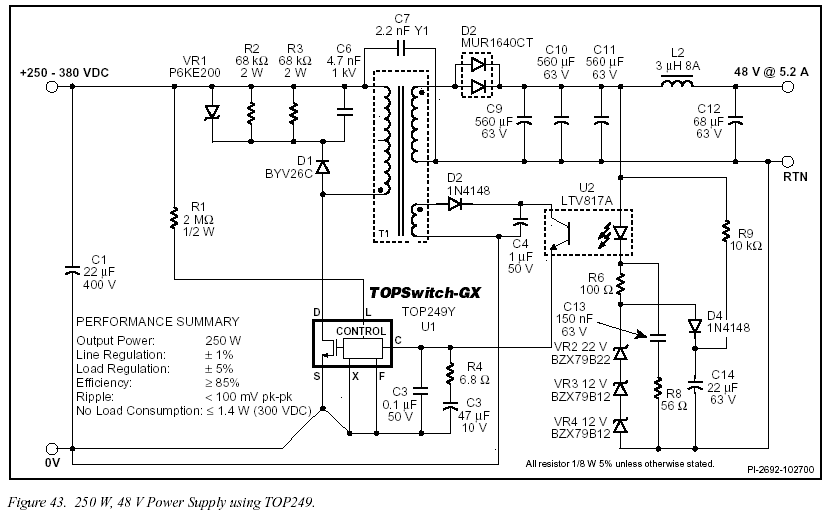

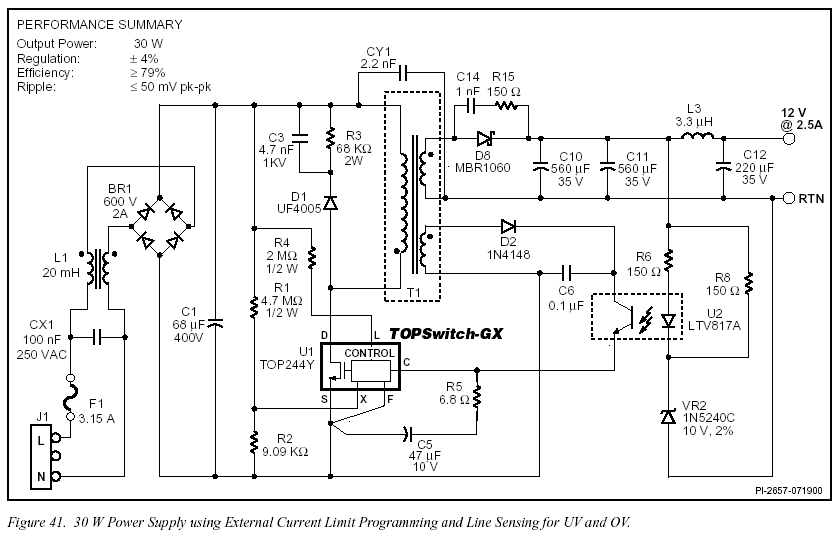

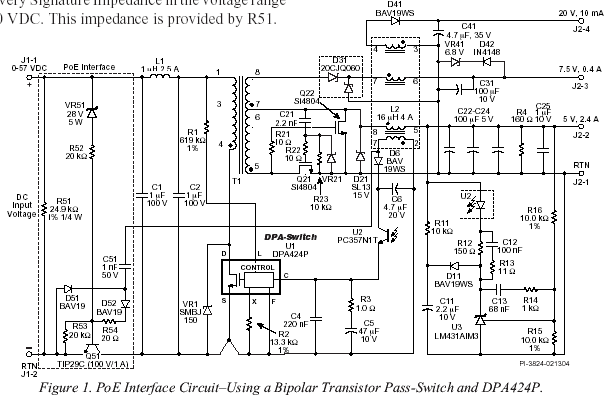

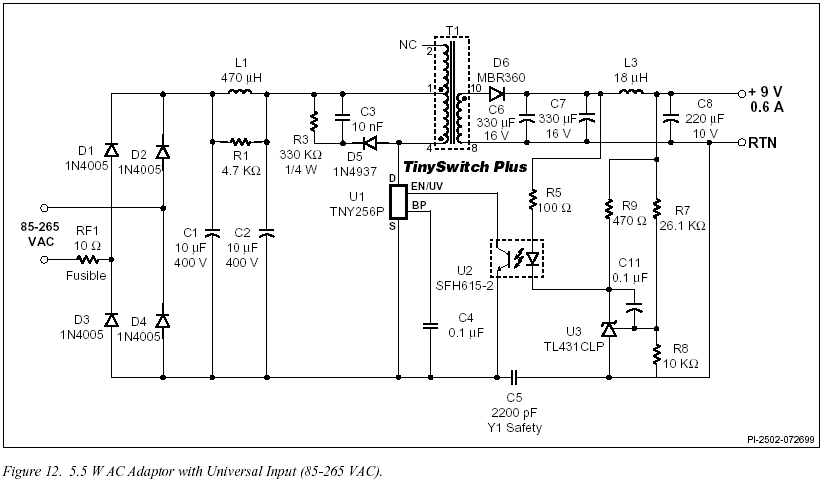

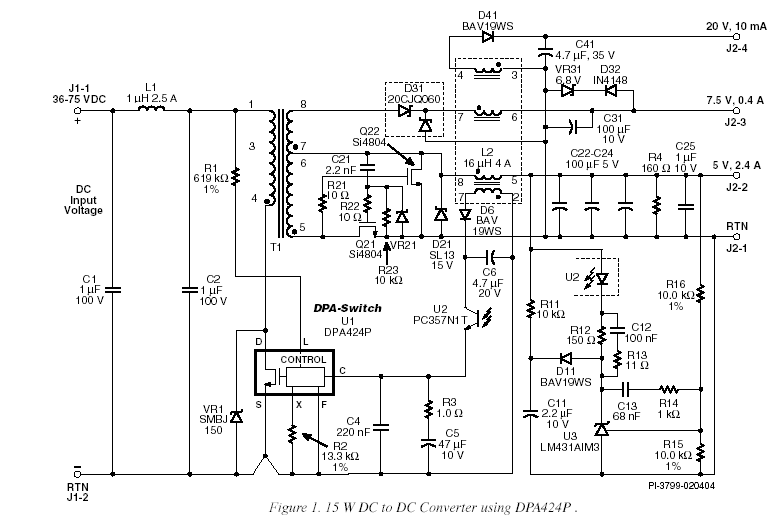

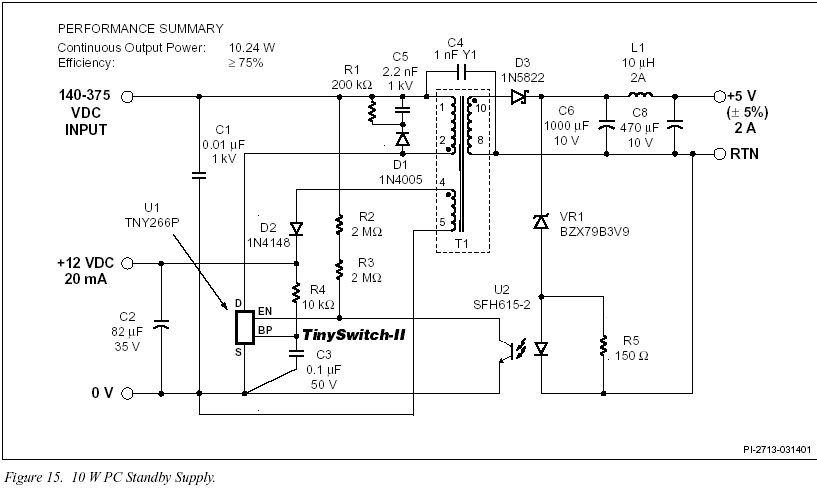

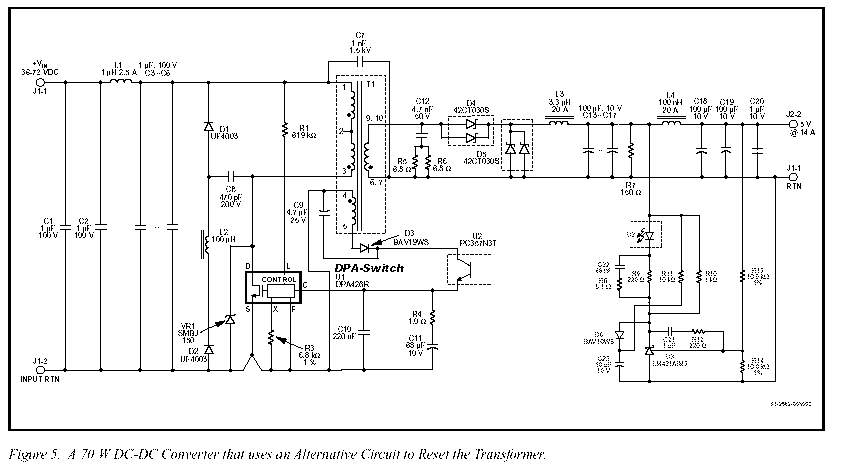

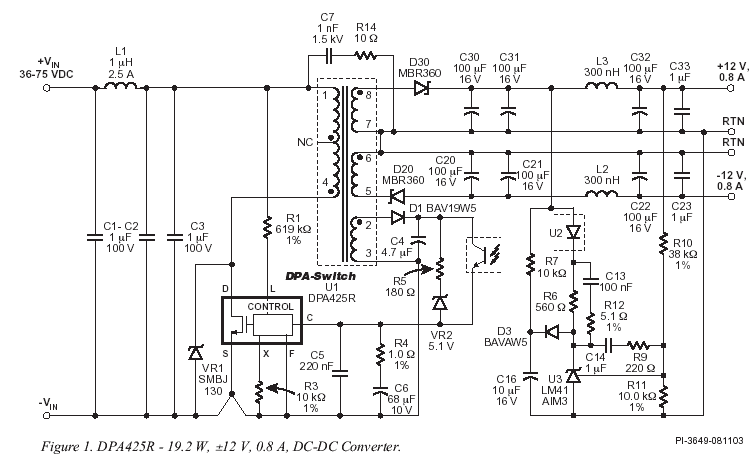

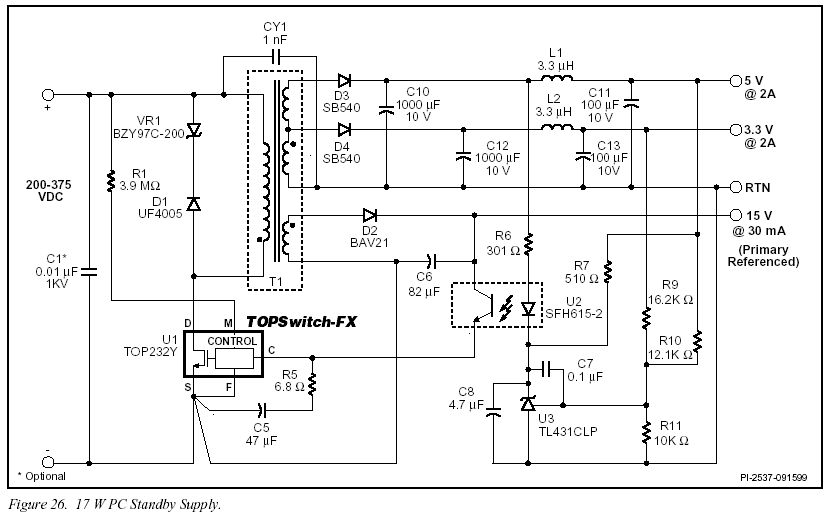

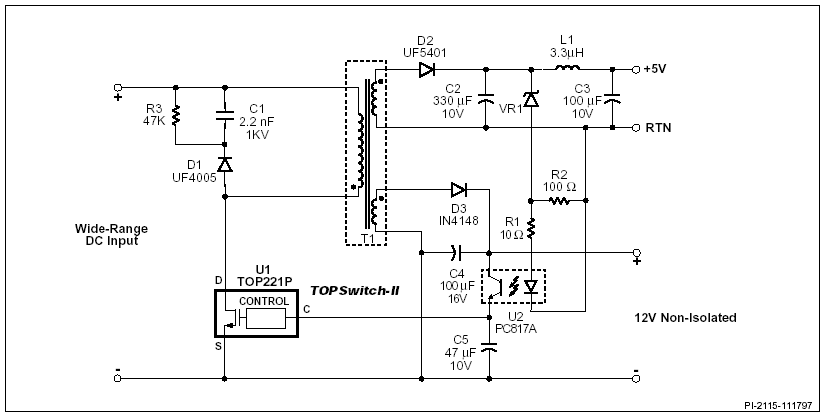

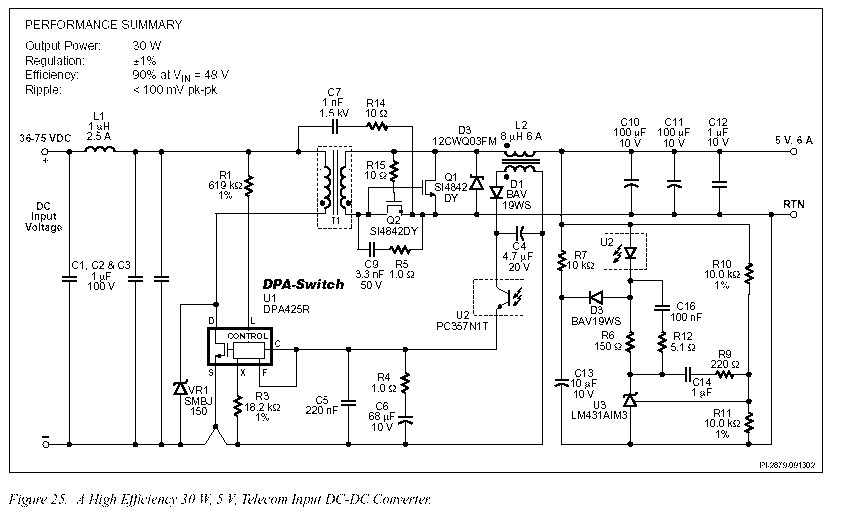

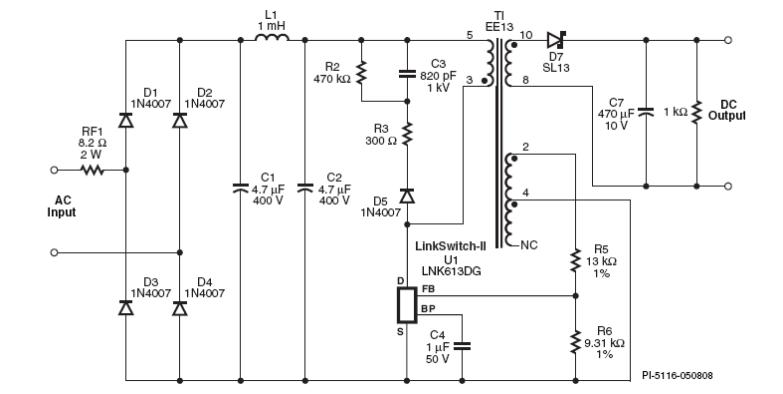

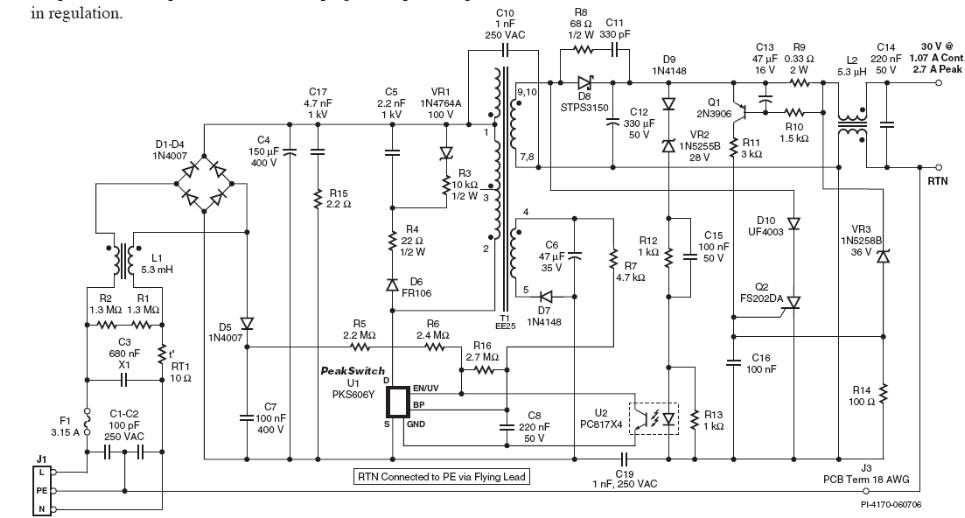

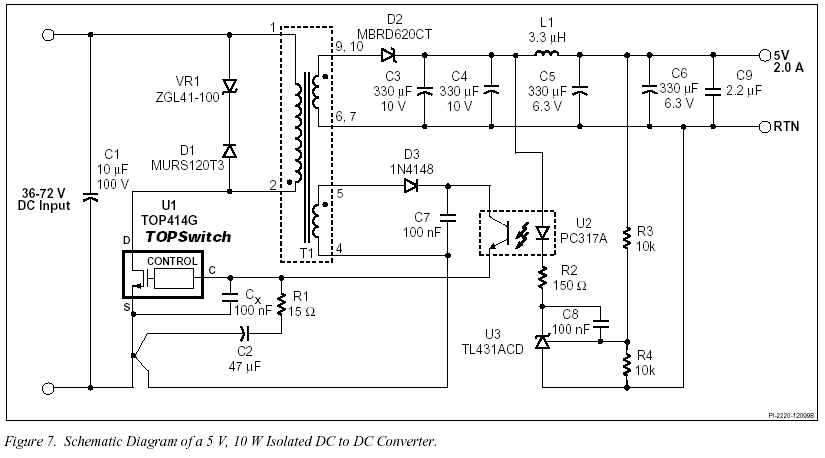

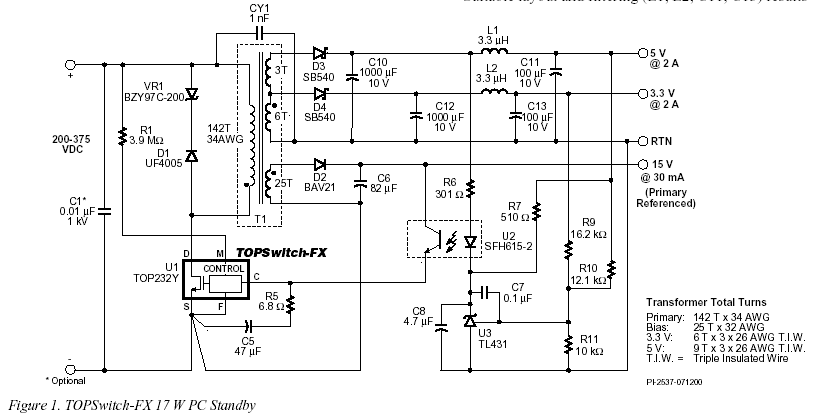

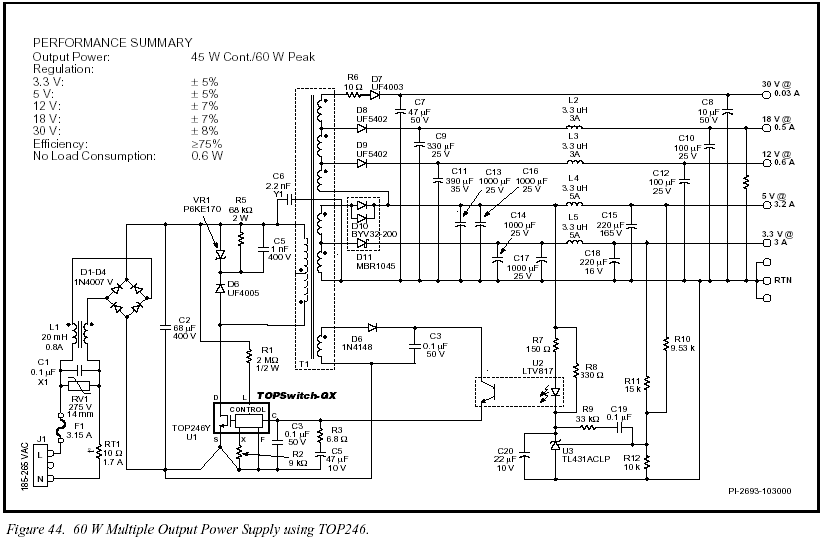

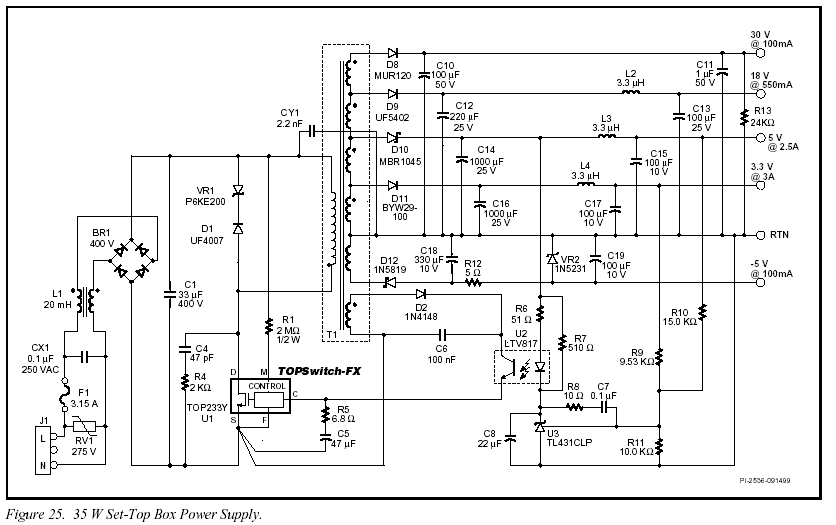

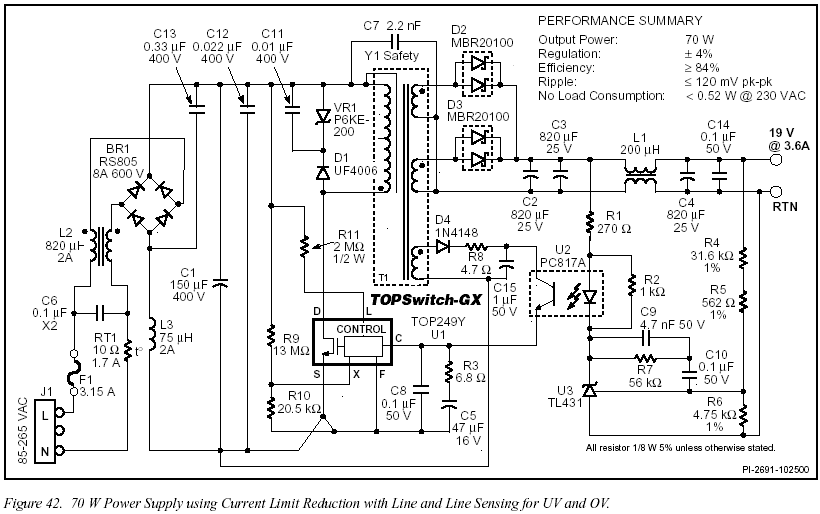

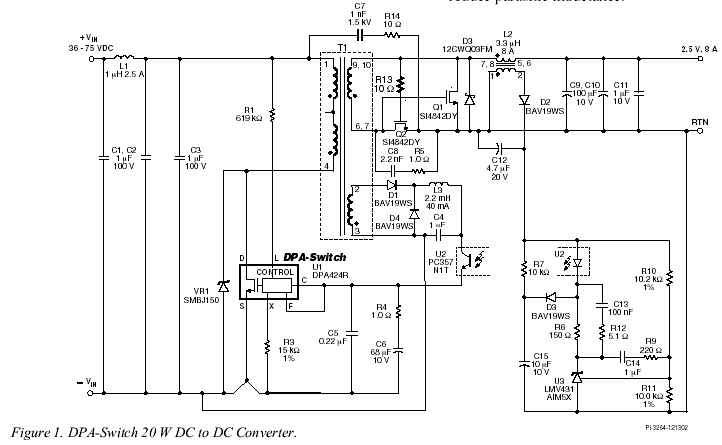

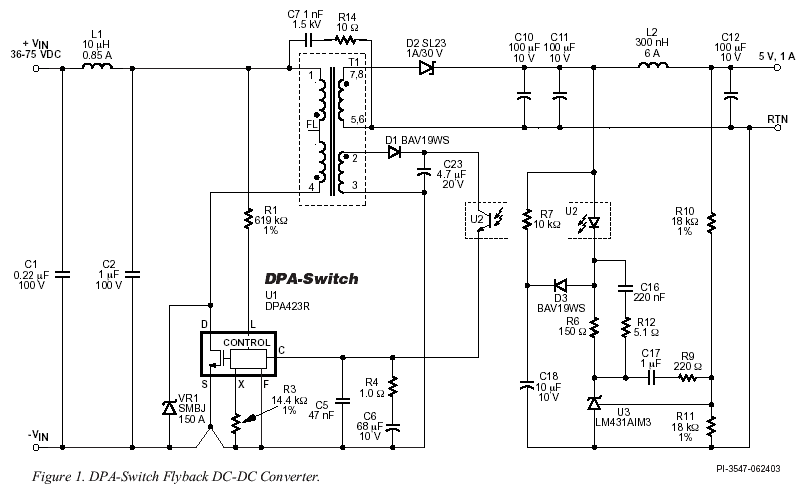

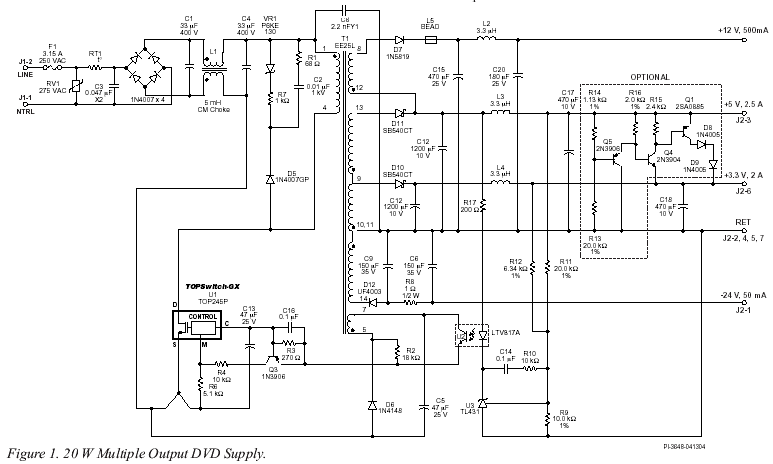

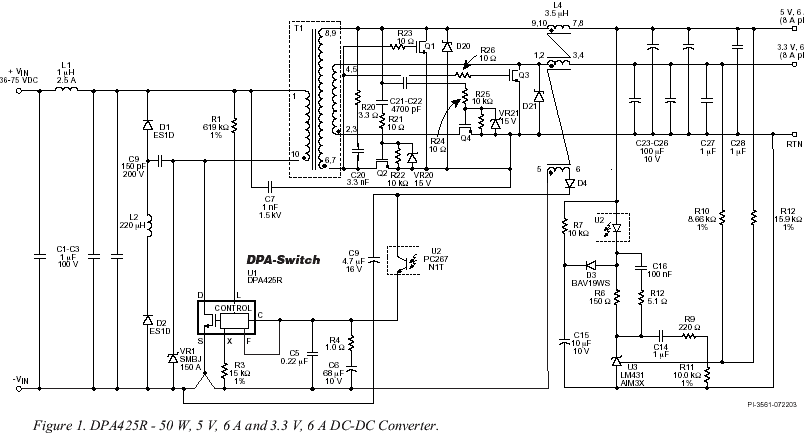

Таблиця 5.1 – Завдання на курсовий проект

№	Схема пристрою
1	2
1

Продовження табл. 5.1

1	2
2
3
4

Продовження табл. 5.1

1	2
5
6
7

Продовження табл. 5.1

1	2
8
9
10

Продовження табл. 5.1

1	2
11
12
13

Продовження табл. 5.1

1	2
14
15
16

Продовження табл. 5.1

1	2
17
18
19

Продовження табл. 5.1

1	2
20
21
22

Продовження табл. 5.1

1	2
23
24
25

Продовження табл. 5.1

1	2
26
27
28

Продовження табл. 5.1

1	2
29
30
