Порядок проведення роботи.

1. Ознайомитись з обладнанням стенду для перевірки трансформаторів струму.

2. Скласти схему перевірки трансформаторів струму згідно малюнку 7 "повна зірка".

3. Виконати вимірювання величин струмів при симетричному режимі роботи первинної мережі:

3.1. Встановити перемикач вибору струму в первинній обмотці на позначку 2,5 А, 3.2. Встановити ручки зміни опору реостатів на мінімальний опір.

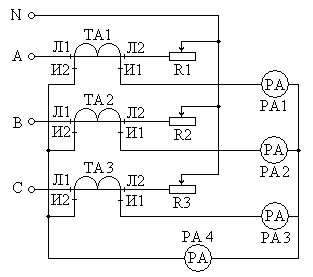

Малюнок 7. Схема вимірювання струмів вторинних обмоток трансформаторів струму. 3.3. Включити живлення стенду.

3.4. Встановити напругу живлення схеми 100 В.

3.5. Зняти показання приладів і записати їх значення до таблиці 1

Таблиця 1

Uдж	Ідж	А	В	С	N	k схеми

k _сх. розраховується за формулою 3.6. Перемістити ручки зміни опору реостатів на 25 % ходу на збільшення від мінімального опору.

3.7. Зняти показання приладів і записати їх значення до таблиці 1. 3.8. Перемістити ручки зміни опору реостатів на 50 % ходу на збільшення від мінімального опору.

3.9. Зняти показання приладів і записати їх значення до таблиці 1.

3.10. Перемістити ручки зміни опору реостатів на 75 % ходу на збільшення від мінімального опору.

3.11. Зняти показання приладів і записати їх значення до таблиці

3.12. Перемістити ручки зміни опору реостатів на 100 % ходу на збільшення від мінімального опору (максимальний опір реостату).

3.13. Зняти показання приладів і записати їх значення до таблиці 1.

3.14. Виключити живлення стенду.

4. Вимірювання струмів вторинних обмоток при "обриві вторинної обмотки" трансформатора струму ТА2.

4.1. Встановити ручки зміни опору реостатів на мінімальний опір, від'єднати провідник від клеми Л1 ТА2.

4.2. Виконати роботи, що вказані в пунктах 3.1 – 3.14. Значення струмів записувати до таблиці 2.

Таблиця 2.

Uдж	Ідж	А	В	С	N

5. Вимірювання струмів вторинних обмоток в схемі "неповна зірка" 5.1. Скласти схему перевірки трансформаторів струму згідно малюнку 8 "неповна зірка".

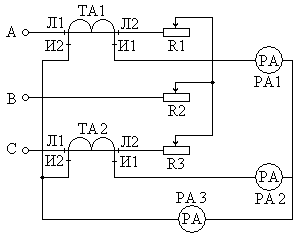

Малюнок 8. Схема перевірки трансформаторів струму з'єднаних в "неповну зірку".

5.2. Вимірювання струмів при симетричному режимі первинних обмоток.

5.3. Встановити ручки зміни опору реостатів на мінімальний опір. Ручку зміни опору реостату 2 протягом досліду не переміщувати.

5.4. Виконати роботи вказані в пунктах 3.3 – 3.13. Величини струмів записувати до таблиці 3. Таблиця 3.

Uдж	Ідж	А	В	С	k схеми

k _сх. розраховується за формулою

Вимірювання струмів вторинних обмоток при "обриві вторинної обмотки" трансформатора струму ТА2.

5.5. Встановити ручки зміни опору реостатів на мінімальний опір, від'єднати провідник від клеми Л1 ТА2.

5.6. Виконати роботи, що вказані в пунктах 3.1 – 3.14. Значення струмів записувати до таблиці 4.

Таблиця 4

Uдж	Ідж	А	В	С
