4.1.5. Побудова профілів штампа і шаблонів для виготовлення полиці робочої поверхні

Для виробництва полиць з листової сталі необхідний штамп, а для перевірки правильності форми виготовленої полиці – шаблон. Для виготовлення штампа або шаблона викреслюються криві ортогональних перегинів, тобто перетинів робочої поверхні вертикальними площинами N, що проходять перпендикулярно до леза лемеша.

Для побудови кривих проводяться на горизонтальній проекції сліди ортогональних січних площин І-VІІІ у вигляді прямих ліній, перпендикулярних до леза лемеша (див. рис.7). У виробничих умовах їх проводять через 25-30мм, для навчальних цілей досить проводити перетини на відстані 75-100мм. Січні площини проводяться насамперед через дві характерні точки поверхні: через польовий кінець лінії стику лемеша з полицею (січна І) і через точку переходу кривої польового обріза в криву верхнього обріза полиці (січна ІІІ). Потім проводиться ряд паралельних перетинів поверхні лемеша і полині так, щоб відстані між січними площинами були не більш 100мм.

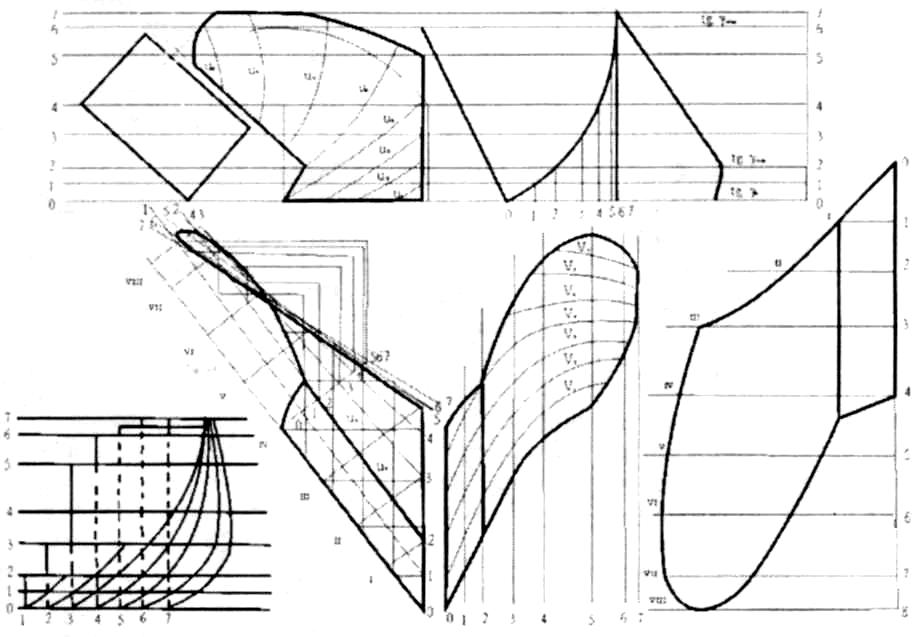

Р ис.7. Побудова ортогональних перетинів та розгортки робочої поверхні.

Для побудови кривих ортогональних перегинів на сітці горизонталей, накреслених на фронтальній площині проекції креслення, наноситься ряд вертикальних ліній, що віддалені одна від одної на деякій однаковій відстані (50-100мм). Кількість ліній повинно відповідати числу січних ортогональних площин. Ортогональні криві будуються відносно кожної вертикальної лінії по точках перетину відповідною січною площиною проекцій твірної на виді зверху.

Для побудови початку ортогональної кривої на сітці горизонталей на лінії 0-0 відзначається точка 0. Дія побудови точки І ортогональної кривої вимірюється відрізок 0-1 на горизонтальній проекції і переноситься на горизонталь 1 на сітці. Точно так само наносяться й інші точки кривої на сітку горизонталі. Отримані точки з'єднуються плавною кривою.

Точки перетину січної площини А-А з продовженням горизонталей у положеннях 5, 6, 7, що знаходяться поза поверхнею, з'єднуються не суцільною, а штриховою лінією.

4.1.6. Побудова розгортки робочої поверхні

Розгортка робочої поверхні необхідна для вирізання по ній заготовки з листової сталі, з якої штампується полиця. Поверхня циліндроїда не розгортається на площину без деформації розгортки, тому викреслена розгортка є наближеною.

Розгортка поверхні будується по розгортках кривих ортогональних перетинів. Для цього на горизонтальній проекції леза лемеша або на лінії, що вкреслюється на вільному місці листа, відзначається носок лемеша і наносяться перпендикуляри, що віддалені один від іншою і від носка лемеша на відстанях, що відповідають розташуванню ортогональних січних площин у горизонтальній площині проекції.

Потім на кожному перпендикулярі відкладається довжина розгортки кривої ортогонального перетину, вимірювана за допомогою малого розхилу циркуля.

Після побудови розгорток кривих ортогональних перетинів крайні точки розгорнутих кривих з'єднуються між собою лінією, що і буде контуром розгортки поверхні (заготовки).
