4.1.3. Побудова горизонтальної і профільної проекцій робочої поверхні
Проекцію полиці в горизонтальній площині проекції варто починати з проекції верхнього обріза. Точка 5 перетину кривої польового обріза робочої поверхні з кривою верхнього обріза (рис.4), що лежить на проекції твірної 5-5, переноситься з фронтальної проекції в горизонтальну на однойменну проекцію твірної 5-5. Потім точки 6, 7, 7, 6 і ін. перетину проекцій твірної з краєм полиці проектуються з фронтальної проекції на горизонтальну на відповідні проекції твірної. З'єднавши в плані відзначені проекції точок 5, 6, 7 7 і ін. плавною кривою, буде одержана проекція верхнього і борозного обрізів поверхні в горизонтальній площині проекції. Проекція польового обріза проходить під кутом 2...3° до стінки борозни.
Закінчивши побудову проекції поверхні в горизонтальній площині, можна будувати третю, профільну проекцію вид ліворуч. Профільна проекція поверхні будується по проекціях твірної і по перших двох проекціях робочої поверхні відповідно до правил нарисної геометрії.
Слід зазначити, що побудова стандартних робочих поверхонь плужних корпусів відрізняється від викладеного спрощеного способу побудови і полягає у формах напрямної кривої і кривої діаграми тангенсів кута γ.

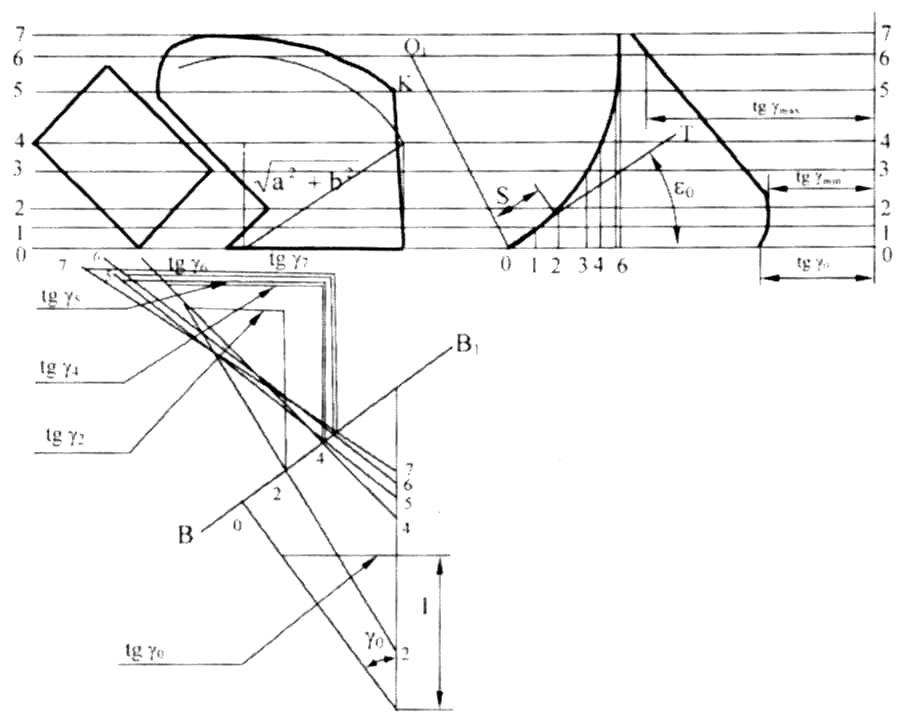

Рис. 3. Побудова проекцій твірної.

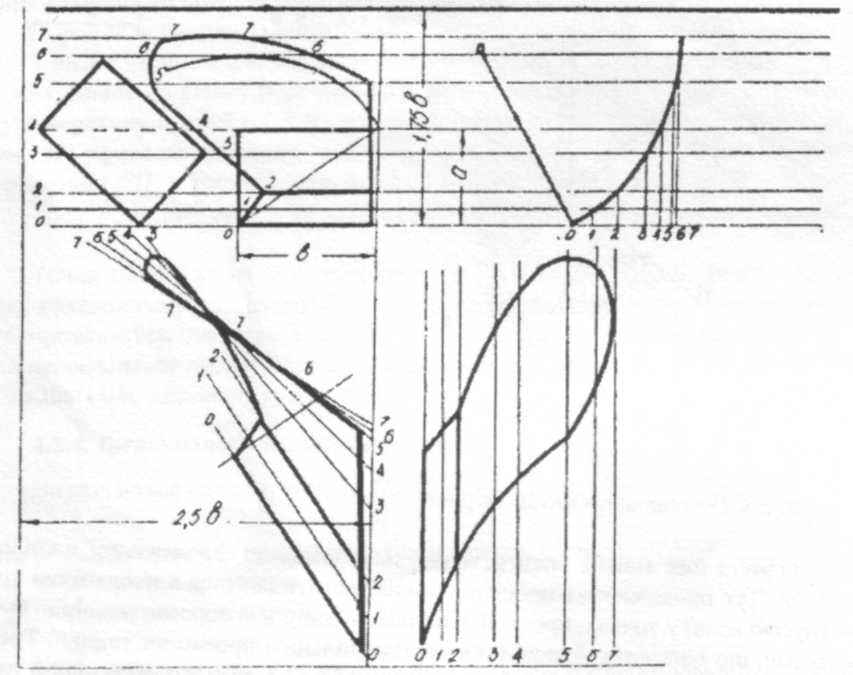

Рис.4. Побудова проекцій робочої поверхні.
4.1.4. Визначення здатності робочої поверхні кришити та перевертати скибу

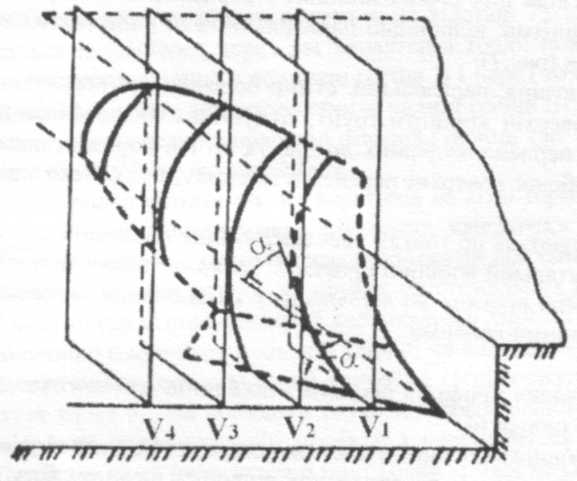

Для характеристики здатності поверхні кришити скибу будуються профільні (паралельні стінці борозни) січні площини V (рис.5). Одержані при цьому перетини характеризують розвиток кута α по висоті робочої поверхні, що виражає здатність полиці, кришити грунт.

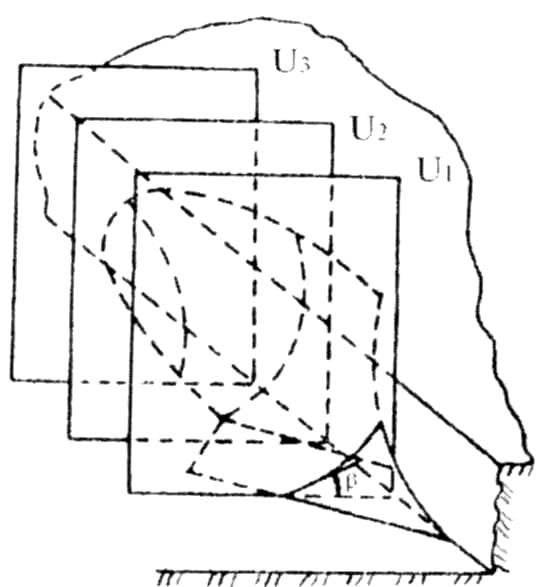

Рис. 5. Визначення здатності робочої поверхні кришити грунт.
Для характеристики здатності поверхні перевернути скибу, проводяться фронтальні січні (перпендикулярні до дна і стінки борозни) площини U (рис.6). Одержані при цьому перетини характеризують розвиток кута β по висоті робочої поверхні, що виражає здатність полиці перевернути скибу ґрунту.
Побудова кривих виконується таким чином. Вертикальні січні площини V і U наносяться на горизонтальну проекцію креслення на відстані 50-100мм одна від іншої. Сліди цих січних площин у горизонтальній проекції зображуються прямими лініями, відповідно паралельними (V) або перпендикулярними (U) стінці борозни (рис.7).
Р
ис.6.
Визначення здатності робочої поверхні
перевернути скибу.
Криві перетинів, паралельних стінці борозни, що характеризують здатність робочої поверхні кришити грунт, будуються на профільній проекції, а криві перетинів, перпендикулярних до дна та стінки борозни, що характеризують здатність робочої поверхні перевернути скибу, будуються на фронтальній проекції.
Криві будуються по точках перетину січних площин V і U з проекціями твірної в горизонтальній площині проекції. Точки перетину твірної переносяться з горизонтальної проекції на вертикальну на відповідні положення твірної і з'єднуються плавними кривими.
