5. Розрахунок на міцність
Виходячи з потужності, що необхідна на привод вентилятора, розрахувати на міцність одну із деталей привода вентилятора (наприклад, вала).
6. Будова, процес роботи і технічне обслуговування пневматичної сівалки
Коротко навести матеріал, посилаючись на аркуші графічної частини і рисунки (наприклад, рисунок 2 і 6).
7. Охорона праці
При опрацюванні даного розділу, використовувати інструкції з експлуатації будь-якої марки пневмосівалки.
Рис. 6. Компонувальна схема проектованої пневматичної сівалки: 1 - посівна секція; 2 - рама; 3 - туковисівні апарати; 4 - опорно-приводні колеса сівалки; 5 - колеса трактора

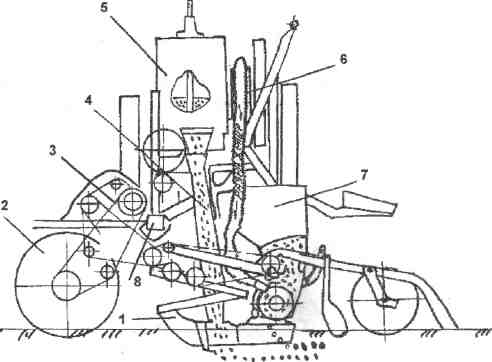

Рис. 6. Функціональна схема сівалки:
1 - посівна секція; 2 - опорно-приводне колесо; 3 - механізм передачі; 4 - тукопровід;
5 - туковисівний апарат; 6 - вентилятор; 7 - бункер; 8 – рама
7 Охорона праці
При опрацюванні даного розділу, використовувати інструкції з експлуатації будь-якої марки пневмосівалки.
8. Техніко-економічне обґрунтування
Навести розрахунок продуктивності сівалки за годину основного часу і за зміну, технічну характеристику, а також фактори, що зумовлюють переваги проектованої сівалки порівняно з існуючими.
Висновки
На підставі виконаних розробок, висловити особисті міркування щодо можливого застосування цієї чи іншої посівної техніки в господарстві.
Література
Сівалка універсальна пневматична начіпна СУПН-8А: Технічний опис та інструкція з експлуатації/ з-д "Червона Зірка". Кіровоград, 2000, 106 с.
Ясенецький В. А. Нова сільськогосподарська техніка. -К,: Урожай. 1986.-288 с.
Бузенков Г. М., Ма С.А. Машины для посева сельскохозяйственных культур, -М.: Машиностроение, 1976.- 272с.
Бойко А.І., Свирень М.О., Шмат С.Ї., Ножнов М.М. Нові конструкції ґрунтообробних та посівних машин. -К.: Міністерство АПК України. -2003. 204 с
Платонов И. М. Оценка сеялок точного высева.//ж. Тракторы и сельхозмашины. - 1975.- №6. - С. 20-23.
Кардашевский СВ. Высевающие устройства посевных машин. М.: Машиностроение, 1967.- 127 с.
Клецкин М.И, Справочник конструктора сельскохозяйственных машин, т.т.1-4, М.: Машиностроение, 1967.
ГОСТ 6654-80. Сеялки кукурузные. Общие технологические условия. -М.: Изд-во стандартов, 1980.- 18 с.
ГОСТ 7375-80. Сеялки свекловичные. Общие технологические условия. - М.: Изд-во стандартов, 1980.- 20 с.
10. Сабликов М.В., Кузьмин М.В. Курсовое и дипломное проектирование по сельскохозяйственным машинам. -М.: колос, 1973. -191с.
Чичкин В.Н. Овощные сеялки и комбинированные агрегаты:-Теория, конструкция и расчет.- Кишинев: Штиинца, 1984.- 392 с.
Сисолін П.В., Свірень М.О. Висівні апарати сівалок. -Кіровоград, 2004.- 160 с.
13. ГОСТ 23728...ГОСТ 23730. Техника сельскохозяйственная. Метод экономической оценки. М.: Изд-во стандартов, 1979. -18 с.
ГОСТ 10775-64. Сеялки овощные. -М: Изд-во стандартов, 1964.-16 с.
Машин для точного посева пропашных культур: Конструирование и расчет./ Под ред. Л.В.Погорелого.- К.: Техника, 1987.- 152 с.
16.Беляев Е.А. Посевные машины. -М.: Россельхозиздат, 1987.-152 с.
17.Водолаюв Н.К, Курсовое и дипломное проектирование по механизации сельского хозяйства. --М.: Агропромиздат, 1991.-336 с.
"ФРЕЗА ДЛЯ ОБРОБІТКУ ҐРУНТУ"
Зміст розрахунково-пояснювальної записки
Вступ
Обґрунтувати актуальність теми курсової роботи, навести заходи, які забезпечують впровадження індустріальних технологій вирощування сільськогосподарських культур завдяки підвищенню технічного рівня ґрунтообробних машин, зокрема комбінованих і в тому числі фрезерних [1, 2, 3, 4, 5]. Поставити мету та завдання курсової роботи.
1. Способи обробітку ґрунту
Коротко описати сучасний стан розвитку ґрунтообробних машин. Обґрунтувати доцільність розробки саме фрезерної ґрунтообробної машини (фрези) [1, 5, 7].
2. Огляд конструкцій фрезерних машин
Описати конструкційні відмінності фрезерних машин залежно від призначення (польові, садові та інші) та положення фрезерного барабана відносно напрямку руху агрегата. Навести класифікаційну схему, марки сучасних фрез вітчизняного та зарубіжного виробництва, використовуючи патенти (авторські свідоцтва).
Техніко-економічні показники машин подати у вигляді таблиці в кінці розділу. Рекомендовані літературні джерела [3,4,5,7], а також періодичні видання.
