1.3. Установлення параметрів діаграми (крок 3 із 4).
Цю процедуру виконують в однойменному вікні «Мастер диаграмм» із шістьма вкладками: «Заголовки», «Оси», «Линии сетки», «Легенда», «Подписи даных», «Таблица данных» (рис. 7).
Рис. 7. Вікно «Мастер диаграмм (шаг 3 из 4): параметри диаграммы» із вкладкою «Заголовки»
Вкладка «Заголовки» забезпечує ручне введення заголовків діаграми, заголовків осі X (категорій) та осі У(значень).
Вкладка «Оси» визначає вмикання (вимикання) міток осей X, Y і заміну осі категорій віссю часу, тобто заміну міток вигляду «січень», «лютий», «березень» мітками вигляду «01.01.02», «01.02.02» і «01.03.02» відповідно.
За допомогою вкладки «Линии сетки» вмикають (вимикають) основні та проміжні лінії по осях X, Y і таким чином формують сітку діаграми.
Вкладка «Легенда» дає змогу вмикати (вимикати) легенду та змінювати її положення щодо діаграми.
Вкладка «Подписи данных» збільшує наочність діаграми: її параметри дозволяють (забороняють) відображати ключі (мітки) легенди і значення змінних або категорій діаграми над її стовпцями.
Вкладка “Таблицы данных” містить два перемикачі: «Таблица данных» та «Ключ легенды». Перший дозволяє (забороняє) відображати таблицю виділеного діапазону даних знизу діаграми, а другий – відображати ключі легенди, тобто маркери змінних у цій таблиці.
3Розміщення діаграм (крок 4 із 4)
Діаграму можна розміщувати на одному з аркушів робочої книги або на власному аркуші книги. Вибір варіанта розміщення діаграми здійснюється в діалоговому вікні Майстра за допомогою двох перемикачів (рис. 46). Щоб розмістити діаграму на окремому робочому аркуші, досить увімкнути відповідний перемикач, а потім (за бажанням) замінити системне ім'я «Диаграммы» ім'ям користувача, наприклад «Залежність Кредит=f(місяць)». Для розміщення діаграм як вбудованого графічного об'єкта на одному з аркушів робочої книги потрібно ввімкнути однойменний перемикач, а потім вибрати ім'я цього аркуша зі списку, що розкривається.

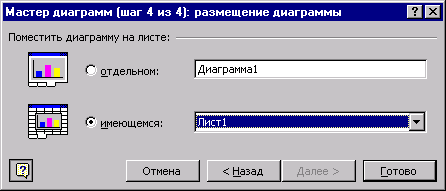

Рис. 8. Вікно «Мастер диаграмм (шаг 4 из 4): размещение диаграммы»
Розміри будь-якої діаграми змінюють «буксируванням» її кадрових маркерів у відповідних напрямках. Розташування діаграм на екрані можна змінювати за допомогою кнопок-піктограм вирівнювання тексту, а також «буксируванням» її кадру.
Останнє діалогове вікно «Мастер диаграмм» закривається натисненням на клавішу <Enter> або клацанням мишею на кнопці «Готово».
Редагування діаграм
Використовуючи інструментальні засоби табличного процесора, можна поліпшити зовнішній вигляд діаграми, зробити її наочнішою та ефективнішою.
1Форматування ділянок діаграм.
У кожній діаграмі розрізняють ділянку діаграми й ділянку побудови діаграми.
Ділянка діаграми – це простір, обмежений зовнішньою рамкою діаграми, друга – простір між осями координат X та Y (див. рис. 2). Модифікація об'єктів указаних ділянок виконується окремо. Будь-яку з ділянок активізують подвійним клацанням мишею у якій-небудь її точці. Під час активізації ділянки діаграми на екрані з'являється вікно форматування «Формат области диаграммы» з трьома вкладками – «Вид», «Шрифт» і «Свойства» (рис. 9).
Примітка: Вікно на рис. 9 можна активізувати також командою Формат области диаграммы з контекстного меню.
Рис. 9. Вікно «Формат области диаграммы» з вкладкою «Вид»
Вкладка «Вид» дає змогу встановити колір, товщину та тип лінії рамки ділянки діаграми, а також колір і спосіб її заливання. Останній вибирає користувач у спеціальному вікні «Заливка», яке активізується параметром «Способы заливки» (рис. 9). Вікно «Заливка» надає користувачеві можливість вибрати варіант градієнтності та тип штрихування цієї ділянки, її текстуру і візерунок, а також розмістити певний рисунок (малюнок) із певного файла магнітного диска.
Заливання ділянки діаграми додає їй привабливого зовнішнього вигляду. У разі використання об'ємних діаграм можна заливати й стінки та основи стовпців. Останні виділяють так само, як і ділянку діаграми – подвійним клацанням мишею.
Вкладка «Шрифт» забезпечує вибір типу шрифту, його розміру, зображення, кольору, способу підкреслення тощо.
Вкладка «Свойства» дає змогу прив'язати об'єкт до фону ділянки діаграми і захистити її комірки.
Під час активізації ділянки побудови діаграми на екран викликається вікно «Формат области построения», аналогічне вікну, показаному на рис. 9, але тільки з однією вкладкою «Вид». Тому можливості форматування цієї ділянки обмежені. Втім, при редагуванні обох ділянок можна скористатися контекстним меню та інструментальною панеллю «Диаграмма».
