1.1.5.Інші види діаграм

Кільцева діаграма – один із різновидів кругової діаграми. Вона також відображає співвідношення між цілим і його частинами, але містить кілька змінних (цілих).

Діаграма з ділянками (або діаграма площ) подібна до гістограми із суміщеними стовпцями, її графік – це лінії, що з'єднують верхні точки стовпців гістограми з відповідним штрихуванням. При цьому верхній графік відображає суму значень усіх показників-змінних, а нижній – значення першої змінної.

Особливість діаграми з ділянками полягає в тому, що вона, з одного боку, відображає характер змін окремих показників-змінних, а з іншого – демонструє їх співвідношення. Отже, цій діаграмі притаманні властивості графіка та кругової діаграми.

Точкова діаграма широко використовується у статистиці. Вона відображає не тільки зміну показників, що відбулася за певний проміжок часу, а й міру відхилення їх від середнього значення. Інтервали часу тут можуть бути різними.

Інші діаграми зі списку вікна «Мастер диаграмм» (рис. 1) використовуються рідко і тому тут не розглядаються.

2Вибір даних для побудови діаграми (крок 2 із 4).

Перехід до другого кроку роботи Майстра здійснюється через команду Далее або після натиснення на клавішу <Enter> (див. рис. 1). При цьому відкривається діалогове вікно «Мастер диаграмм (шаг 2 из 4): источник данных диаграмм» із двома вкладками «Диапазон данных» і «Ряд» (рис. 43).

Вкладка «Диапазон данных» забезпечує:

• введення або зміну діапазону даних, необхідних для побудови діаграми;

• вибір способу формування рядів діаграм: за рядками або за стовпцями виділеного діапазону;

• відображення сформованого зразка, перехід до чергового кроку або повернення до першого.

Діапазон даних, до якого можуть належати заголовки стовпців і рядків, вводять до поля «Диапазон» вручну або вибирають його початкову та кінцеву комірки у самій таблиці. Якщо діалогове вікно заслоняє таблицю, то його потрібно скоротити до розмірів поля «Диапазон», клацнувши мишею на кнопці мінімізації з червоною стрілкою. Адреси комірок діапазону – абсолютні (з ознакою $), що означає неможливість їх змінити при будь-якому переміщенні діаграми в межах робочого аркуша.

Режим формування рядів діаграм за рядками, коли ряди відображають щомісячні платежі за конкретним кредитом, реалізує залежність вигляду Кредит = f (місяць). При цьому змінними є різні кредити, а категоріями – місяці кварталу.

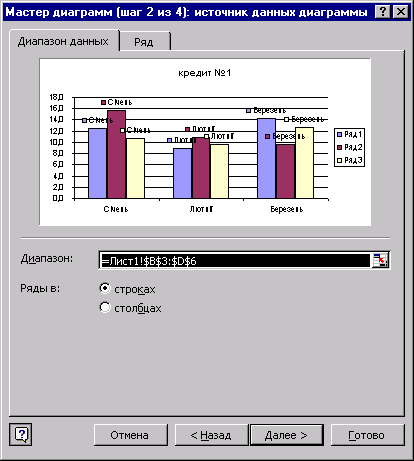

Рис. 5. Вікно «Мастер диаграмм (шаг 2 из 4): источник данных диаграммы

з в кладкою «Диапазон данных»

Вкладка «Ряд» (рис. 5) реалізує режим формування рядів діаграми. У полях цієї вкладки задають:

• ім'я кожного ряду (змінної) та адреси його розміщення;

• діапазон значень кожної змінної (ряду);

• діапазон розміщення категорій по осі X.

За умовчання кожному ряду спочатку присвоюється системне ім'я Ряді, Ряд2 і т. д. Адреси всіх комірок і діапазонів – абсолютні. Розміри вікна (рис. 44) можна звести до розмірів будь-якого з діапазонів за допомогою кнопок мінімізації. Імена всіх змінних діаграми відображаються в її легенді

Рис. 6. Вікно «Мастер диаграмм (шаг 2 из 4): источник даннях диаграммы»

з вкладкою «Ряд»

Після завершення всіх процедур кроку 2 треба клацнути мишею на кнопці «Далее» та перейти до кроку З роботи Майстра.
