Контрольні запитання
1Для чого призначений антенний комутатор, пояснити принцип його дії.
2 Перерахувати з чого складається ВЧ тракт передачі.
3Які елементи входять в фільтр НЧ і його призначення.
4 В якому випадку буде блокована робота передавача.
5 Пояснити принцип роботи АРП.
7.3 Приймач кх діапазону
Структурна електрична схема приймача КХ діапазону приведена на рисунку 4
Приймач виконаний по супергетеродинній схемі з подвійним перетворенням частоти і функціонально складається з таких вузлів:
вхідного смугового фільтра;
змішувача;
генераторів керованих напругою (ГКН);
програмованого синтезатора частоти;
підсилювача проміжної частоти;
підсилювача низької частоти;
знедіювача імпульсних завад;
знедіювача шуму;
стабілізатора напруги.

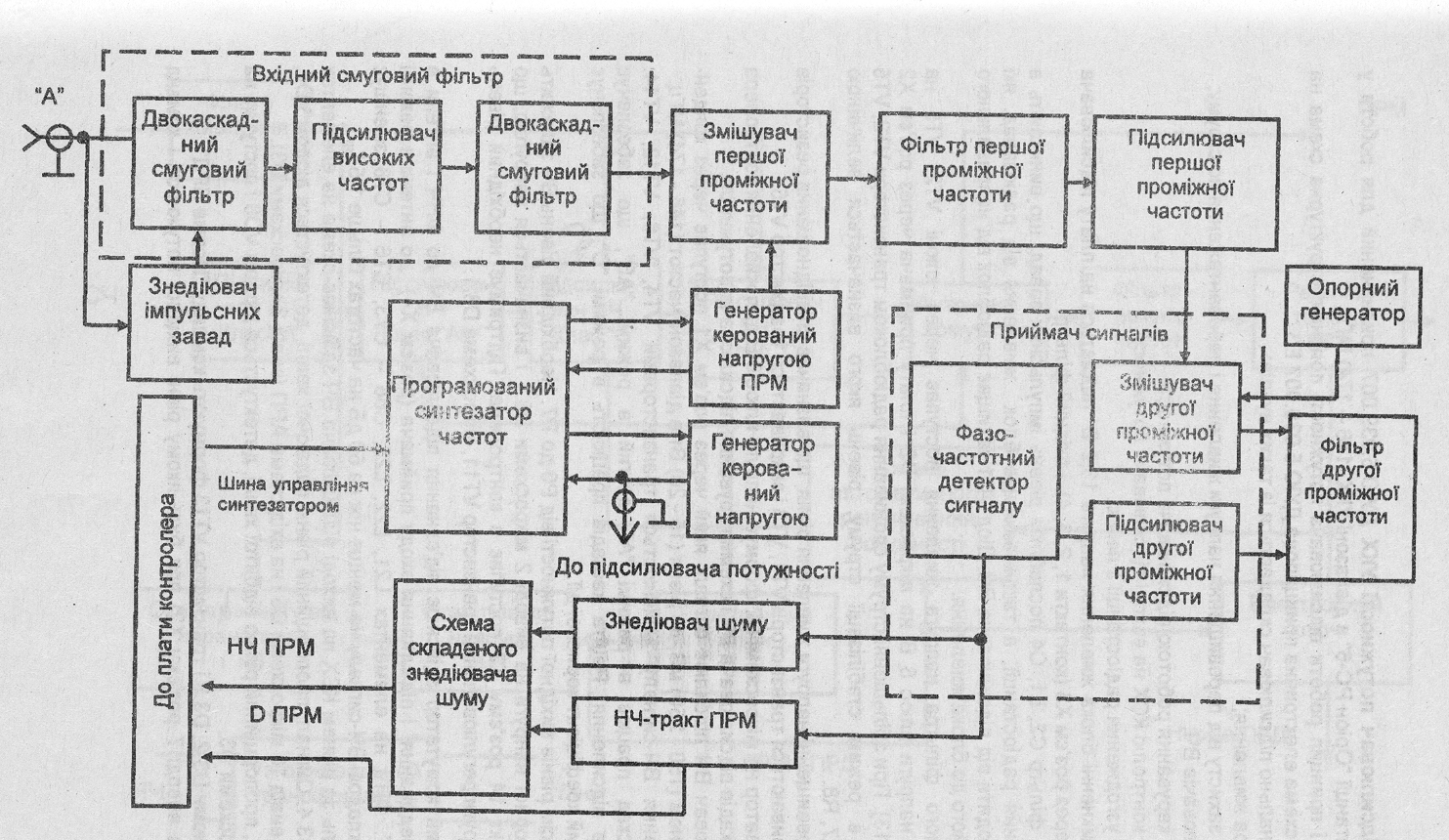

Рисунок 4 – Структурна електрична схема приймача КХ діапазону
Вхідний смуговий фільтр забезпечує вибірковість приймача за побічними та дзеркальними каналами. До складу преселектора входять фільтри L1, С7, L2, С13, LЗ, С25,L4, С27, підсилювач високої частоти VТ4, обмежувач на діодах VD1.
Змішувач виконаний на транзисторі VТ9. На перший затвор подається сигнал від преселектора. На другий затвор подається сигнал від ГКН. Навантагою змішувача є контур L5 С38, налаштований на частоту першої проміжної частоти (fпч = 21,4 МГц).
Гетеродин виконаний на транзисторі VТ18 і являє собою ГКН з ємнісною триточкою. ГКН настроєний на частоти
f1 = 23,530 МГц та f2 = 23,550 МГц, які - відповідають робочим частотам fp1 = 2,130 МГц та fр2 = 2,150 МГц. Перемикання частот відбувається за допомогою синтезатора частот на мікросхемі D2 (UМА 1018). До складу СЧ входять кварцевий резонатор ZQ2, кола ФАПЧ. Синтезатор частот в залежності від частоти, на якій працює радіостанція, видає відповідну напругу керування (від 0,5 В до 4,5 В) на ГКН.
Тракт першої проміжної частоти на елементах ZL1, ZL2, VТ13 забезпечує подавлення другої дзеркальної частоти (fн= 910 кГц) і частково частот сусідніх каналів.
Подавлювач шуму призначений для закриття тракту низької частоти приймача при відсутності сигналу на його вході або при великих завадах. Це захищає оператора від шумів. Сигнал на вхід подавлювача шуму поступає від мікросхеми D1 через ФВЧ С116, R112, С117, С119, R114. На мікросхемі D3.2 виконаний підсилювач. З його виходу сигнал поступає на детектори шуму на мікросхеми D3.3 та D3.4. З виходу D4.2 об'єднаний та підсилений сигнал поступає на компаратор D4.3, на виході 8 якого при відсутності корисного сигналу буде рівень "ЛОГ. 0". При наявності НЧ сигналу (рівень "ЛОГ. 1) вмикає ключі D5.2, D5.3 та D5.4 і НЧ сигнал проходить в тракт приймання на платі контролера. На мікросхемі D4.4 побудований подавлювач шуму, який працює по рівнях, які встановлюються з пульта керування. Вибір рівня визначається шумовою ситуацією, в якій працює радіостанція.
Подавлювач імпульсних завад виконаний на мікросхемі D6.
Подавлювач імпульсних завад призначений для закриття тракту приймання в момент, коли на приймач діє імпульсна завада. До складу подавлювача імпульсних завад входять підсилювачі на транзисторахVТ1 та VТЗ. Транзистори VT5, VT8, VT10 формують блокувальний імпульс при поступленні на вхід приймача додатніх імпульсів, а транзистори VT11, VT12 - від'ємних. Транзистори VT2 та VТ7 закривають тракт на момент дії блокувального імпульса.
На транзисторі VT15 виконано ГКН, в якому формується подвоєна частота передавання (fпрд1 = 4,260 МГц, fпрд2 = 4,300 МГц). Через резистори R77, R79, R80, конденсатор С82, варікап VD4 подається НЧ сигнал з контакту 24 роз'єму ХЗ. Дані сигнали в базі VT15 модулюються і подаються в тракт передавання плати підсилювача потужності через роз'єм Х2.
Для живлення всіх вузлів плати приймача використовується стабілізатор напруги на мікросхемі D7 та транзисторах VТ22, VТ23, VT24.
