Контрольні запитання
1 Перерахуйте основні елементи контролера ПРМД.
2 Які функції виконує мікропроцесор контролера?
3 Пояснити тракт НЧ контролера при передачі.
4 Пояснити тракт НЧ контролера при прийомі.
5 Пояснити за допомогою якої мікросхеми здійснюється встановлення рівнів вихідної потужності та рівнів подавлювача шумів.
7.2 Підсилювач потужності кх діапазону
Підсилювач потужності КХ діапазону призначений для роботи у складі радіостанції "Оріон РС-6" в діапазоні частот (2,130-2,150) МГц.
Будову і принцип роботи підсилювача потужності пояснює структурна схема на рисунку 3 і схема електрична принципова в додатку.
Функціонально підсилювач складається із таких вузлів:
подільника частоти на два;
двотактних підсилювачів ВЧ;
фільтра нижніх частот;
стабілізаторів напруги плюс 9 В і плюс 5 В;
схеми АРП;
антенного комутатора;
схеми ввімкнення ВЕН;
- схеми контролю КСХ ;
регулювального атенюатора;
схеми узгодження радіостанції з лінією.

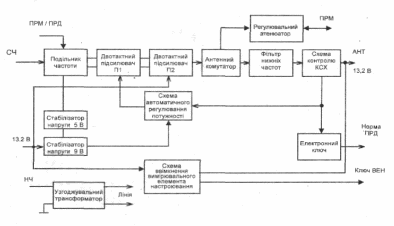

Рисунок 3 – Структурна схема підсилювача потужності КХ діапазону
Частотно-модульоване коливання рівнем близько (800 - 1000) мВ і частотою в два рази вищою, ніж робоча з синтезатора частоти через роз'єм Х1 поступає на вхід подільника частоти. Подільник частоти на два виконаний на основі D-тригера мікросхеми D2. Поділена частота, що відповідає робочій частоті, рівнем близько 5 В підсилюється за струмом мікросхемою D4.
Далі ВЧ сигнал у вигляді меандра зі скважністю 2 поступає на два каскади підсилення, які виконані по двотактній схемі на транзисторах VТ2, VТЗ і VТ6, VТ7 і працюють в режимі класу "С".
Вихідний фільтр ФНЧ LЗ, С41 - С43, L.4, С39, С40, С45, L5, С5 - С54, 19, С65, С66, С69 забезпечує реальне навантаження підсилювача потужності і знижує рівень гармонійних складових сигналу.
Перемикання режимів "Приймання" і "Передавання" здійснює ключ на транзисторі VT14.
Стабілізатор напруги плюс 9 В на мікросхемі D1 забезпечує стабілізованою напругою схеми АРП і контролю КСХ (VТ4, D5). Стабілізатор плюс 5 В на транзисторі VT1 живить трігер D2 і підсилювач D4.
Необхідний рівень вихідної потужності від рівня РО до Р7 встановлюється відповідною напругою, що присутня на контакті 14 роз'єму Х2 і підтримується схемою АРП на елементах D5.3, VТ4.
Антенний комутатор на елементах VТ10, VD1-VD2, VD13, VD14 не пропускає ВЧ-сигнал до приймача з виходу підсилювача потужності в режимі "Передавання". При цьому транзистор VТ10 закритий, а діод VD13, VD14 закриті за рахунок випрямленої діодами VD1, VD2 напруги рівнем близьким (50 - 60) В. В режимі "Приймання" транзистор VТ10 відкритий і сигнал з антени через відкриті діоди VD13, VD14 і регульований атенюатор приходить на роз'єм Х4.
Регулювальний атенюатор послаблює вхідний сигнал приймача в залежності від позиції перемикача на 10, 20, ЗО, 40 дБ.
Контролювання за рівнем КСХ здійснює схема на елементах ТЗ, VD4, VD5, D5, VТ9. При КСХ ˂ 3,5 на виводі 7 мікросхеми D5 присутній рівень "ЛОГ. 1" і транзистор VТ9 формує команду "Норма ПРД" ("ЛОГ. 0").
При гіршому КСХ, XX чи КЗ на виводі 7 мікросхеми D5 присутній рівень "ЛОГ.1, транзистор VТ9 закритий і на контролер поступає сигнал "Ненорма" (ЛОГ. 1) через контакт 7 роз'єму Х2.
На роз'ємі АНТ присутня напруга 13,2 В, яка необхідна для вимірювального елемента настроювання (ВЕН) у випадку настроювання антенно-узгоджувального пристрою (ПАУ-С). Якщо ВЕН замикає коло, в ПАУ (ПАУ-С) тоді відкриваються транзистори VT11, VTТ12, VТ13 і вмикається передавач.
При виникненні КЗ на виході АНТ транзистор VТ11 переходить в режим стабілізації струму, транзистор VТ13 закривається і передавач переходить в режим "Приймання" до тих пір, поки не буде ліквідоване КЗ на виході передавача.
Трансформатор Т4 перетворює несиметричний вихід НЧ лінії в симетричний і гальванічно розв'язує радіоблок з двопровідною лінією.
Діоди VD10, VD11 розв'язують по лінії сигналів взаємодії основний і допоміжний пульти керування, які з'єднані з радіоблоком через роз'єми Х5 і Х6.
