7 Прийомопередавач радіостанції
7.1 Контролер прмд
Контролер ПРМД призначений для забезпечення роботи радіостанції у відповідності до заданих алгоритмів і є центральним керуючим блоком.
Будову і принцип роботи контролера пояснює структурна і принципова електричні схеми. Структурна електрична схема приведена на рисунку 2, принципова електрична схема в додатку.
Контролер виконує наступні функції:
забезпечення обміну інформацією з пультом ПУС у вигляді послідовних кодів;
управлінням приймачем-передавачем: це налаштування синтезатора частоти, ввімкнення (вимкнення) передавача, зміна рівнів потужності, рівня подавлення шумів, аналіз норм синтезатора частоти, підсилювачем потужності,
посилання тональних сигналів. При отриманні інформації з ПУС про передавання одного з тональних викликів мікропроцесор формує на порті Р3.1 меандр з частотою виклику;
керування НЧ трактом, ключами комутації НЧ сигналів:
керування програмуванням і зчитуванням інформації з РПЗП.
Функціонально до контролера входять:
однокристалевий мікропроцесор (МП, D4);
порти виходу (D7) для регулювання рівнів потужності та подавлювача шуму;
стабілізатори напруг (D8, D9);
НЧ тракт на передавання;
НЧ тракт на приймання;
ключі взаємодії з ПЕОМ (VT2, VT4, D4);
схема УАВР (D11)
Однокристалевий мікропроцесор D4 безпосередньо виконує арифметичні і логічні операції над даними, здійснює програмне керівництво процесом обробки інформації, організовує взаємодію всіх вузлів, що входять до контролера. Програма, що керує всіма діями, записана в МП і зміні не підлягає, крім інформації, яка зберігається в РПЗП.
РПЗП призначений для тривалого енергонезалежного зберігання інформації про робочі канали радіостанції, дозволену кількість робочих каналів (до 6-ти), тональні частоти виклику і тональну частоту приймання радіостанції і т.д. згідно з додатком Б.
Модифікація інформації РПЗП проходить під управлінням програмного забезпечення і за допомогою ПЕОМ, що поєднується до радіостанції. Зчитування інформації, що зберігається в РПЗП, відбувається в процесі роботи радіостанції.
Порти виходу виконані на регістрі D7. Інформація на порти виходу надходить безпосередньо з МП.
Через порти здійснюється управління рівнями потужності та знедіювача шуму:
контакт (1-3) D7 - управління рівнем потужності;
контакт (4-6) D7 - управління рівнем подавлювача шуму;
контакт (7) D7 - ключ ПШ.
Стабілізатори напруг (D8, D9) призначені для створення і стабілізації робочих напруг плюс 9 В, плюс 5 В.
Мікрофонний підсилювач служить для підсилення НЧ сигналу, що надходить з блока БА-6 і зібраний на елементі D2.1. На підсилювачі D2.2 виконана схема передкоректора плюс 6 дБ/октава та суматор сигналів з входу "НЧ від ТУ-ТС" і цифрового сигналу МП. На елементах VT1, VТ5 зібраний обмежувач, на D10.1 -буферний підсилювач, а фільтр низької частоти - на операційних підсилювачах D10.2, D10.3. Рівень девіації з блока БА-6 встановлюється за допомогою резистора Р17.
Схема НЧ тракту на приймання складається з післякоректора мінус 6 дБ/октава D3.1, ключа відкриття тракту на приймання D5.3, компаратора D3.2 для перетворення НЧ сигналу в цифрову форму.
З виходу підсилювача D3.4 сигнал подається на блок БА-6 транзитом через приймач і підсилювач потужності. Крім того, сигнал приймача через суматор D10 подається на роз'єм для під'єднання магнітофона.
Ключі взаємодії з ЕОМ, зібрані на транзисторах VТ2,VТ4, виконують роль буферів і використовуються для узгодження рівнів сигналів обміну між МП і зовнішніми пристроями (RS232), для програмування радіостанції, передавання даних.
Аналізатор рівня сигналів призначений для перетворення постійної напруги сигналу реєстрації, пропорційного рівню ВЧ-сигналу на антенному вході приймача, в часову затримку. Аналізатор рівня сигналу є складовою частиною пристрою автоматичного вибору радіостанції (УАВР) з покращеною якістю зв'язку і зібраний на D12.1, D12.2, D11.1, D11.2. Чим вище рівень ВЧ сигналу на антенному вході приймача, тим швидше формується сигнал спрацювання УАВР.
Цифровий обмін між контролером, блоком БА-6 та іншими пристроями проходить по колах ТХD, РХD.

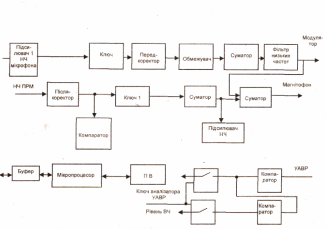

Рисунок 2 – Електрична структурна схема ПРМД
