Контрольні питання

1 Призначення і склад лінійного блоку.

2 Пояснити схему передавання НЧ – сигналів в двопроводову лінію ЛДС.

3 Пояснити схему передавання НЧ – сигналів з двопроводової лінії ЛДС.

4 Пояснити схему передавання НЧ – сигналів в чотирипроводову лінію ЛДС (канал ТЧ).

5 Пояснити схему передавання НЧ – сигналів з чотирипроводової лінії ЛДС (канал ТЧ).

6 Яке призначення вольтметру індикатора.

7 Пояснити за схемою вольтметра як здійснюється вимірювання змінної і постійної напруги, а також рівня змінної напруги.

11 Пульт керування стаціонарний пус

Пульт ПУС призначений для управління режимами роботи радіостанції черговим по станції, індикації цих режимів, підсилення НЧ-сигналів мікрофонів та підсилення НЧ-сигналу для гучномовця та трубки.

Принцип роботи ПУС пояснює функціональна схема на рисунку 13 та схема електрична принципова, яка приведена в додатку.

На.пульті ПУС розміщені:

- шість кнопок 1-6:

а) для перемикання шести попередньо запрограмованих каналів в діапазоні УКХ;

б) 1, 3, 5 - для ввімкнення частоти 2130 кГц; '2, 4, 6 ~ для ввімкнення частоти 2150 кГц для радіостанцій , що працюють в діапазоні КХ;

- кнопки для посилання тональних викликів: ЛОК. ДСП, РЕМ;

- кнопка ОТК.КАН - для перемикання режимів радіостанції „Приймання"-"Чергове приймання";

• кнопка ЛИН - виклик і під'єднання поїзного диспетчера,

• КОНТ - контролювання параметрів радіостанції;

• ПРД - аварійне передавання ;

• цифровий індикатор-для висвічування номера каналу;

• одиничні індикатори:

а) ВЬІЗ - приймання виклику;

б) ЗАН.ПУС - зайнято ПУС;

в) ПРД - режим "Передавання";

г) ОТК.КАН - „Приймання/Чергове приймання";

д) ЛИН - зелений колір- виклик диспетчера, червоний - зайнято:

• регулятор гучності ;

• мікрофон аварійного режиму роботи.

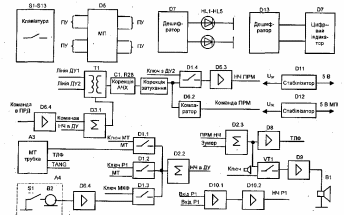

Рисунок 13- Електрична структурна схема пульта ПУС

На боковій стінці ПУС розміщений роз'єм для під'єднання МТ-трубки, а на задній стінці ПУС розміщений кабель для під'єднання до радіостанції та мовного інформатора (короткий).

Центральним вузлом пульта ПУС є мікропроцесор D5, який забезпечує всі режими роботи. При натисканні однієї з кнопок S1-S13 МП визначає код кнопки і виконує відповідну функцію.

Через дешифратор D7 і транзистори VT2-VТ7 висвічується режим роботи індикаторами НL1-НL5.

Через дешифратор D13 висвічується номер каналу індикатором НL6.

Управління радіостанцією проводиться по двопроводовій фізичній парі.

Команда з мікропроцесора D5 через фільтр D6.4, суматор D3.1 і трансформатор Т1 поступає в лінію.

Відповідно з лінії команда через трансформатор Т1, мікросхеми D6.1, D6.2 поступає на процесор для обміну каналу.

Тракт НЧ на режим „Приймання" з лінії через трансформатор Т1, коректор затухання D6.1, ключ D1.4, підсилювач D6.3, суматор D2.3 і через підсилювач D8 поступає на телефон МТ трубки, а через підсилювач D9 - на гучномовець з можливістю відмикання гучномовця ключем VТ1.

Тракт на режим "Передавання" формується з мікрофона МТ трубки через ключ D1.1. суматори D2.2 і D3.1, трансформатор Т1 в лінію ДУ.

На суматорі D2.2 сумується сигнал від аварійного мікрофона, який підсилюється мікрофонним підсилювачем D2.1, а також сигнал від мовного інформатора, який підсилюється підсилювачем D10.1, D10.2 із симетричним входом.

В залежності від режиму роботи перемикаються ключі 01.1, 01.2, 01.3.

Стабілізатори D11, D12 забезпечують стабілізовану напругу для роботи елементів пульта ПУС.
