Контрольні запитання
1 Перерахуйте основні вузли приймача.
2 Пояснити як в приймачі одержують першу проміжну частоту 21,4 МГц.
3 Пояснити як в приймачі одержують другу проміжну частоту 455 кГц.
4 Як в схемі здійснюється частотна модуляція.
5 Які функції виконує синтезатор частоти, вказати на яких елементах побудована схема синтезатора частоти.
8 Блок живлення бж-см
Блок живлення БЖ-СМ входить. до складу радіостанціі"Оріон РС-6" як вторинне джерело живлення. Основними первинними джерелами живлення є мережа змінного струму напругою (207- 242,5) В і джерело постійного струму напругою (21,6- 27,6) В.
БЖ-СМ на виході забезпечує живлення радіостанції напругою (12,6 – 13,4) В і струм
навантаги не більше 5 А.
Ефективне значення напруги пульсацій на виході блока живлення не більше 100 мВ.
Блок живлення призначений для експлуатації при температурі навколишнього середовища від мінус 25 °С до плюс 55 °С, відносній вологості повітря 93 % при температурі повітря плюс 25 °С. Будову і принцип роботи блоку живлення пояснює структурна схема на рисунку 8 і схема електрична принципова приведена в додатку
Конструктивно БЖ-СМ складається з корпуса зі встановленими елементами з'єднання, плати діода АЗ, плати пристрою випрямлення і комутації А1, модуля живлення А2, трансформатора Т1, вихідного фільтра.
Силовий трансформатор Т1, випрямляч VD1 і згладжувальний фільтр СЗ - С6 призначені для перетворення змінної напруги мережі 220 В в постійну напругу від 18 В до 36 В, необхідну для живлення модуля А2. Трансформатор Т1 також видає напругу, необхідну для роботи електронного ключа VТ1, VT2 і свічення індикатора ВКЛ.
Електронний ключ VT1, VТ2 служить для під'єднання до модуля А2 резервного первинного джерела живлення постійного струму плюс 24 В у випадку пропадання напруги мережі, і, навпаки, при появі напруги в мережі електронний ключ VT1, VТ2 від'єднує модуль А2 від резервного джерела живлення і під'єднує до випрямляча VD1 і згладжувального фільтра СЗ - С6.
Модуль А2 (DН50S24-12) призначений для перетворення нестабілізованої постійної напруги резервного джерела живлення (18 - 36) В або випрямленої напруги (18 - 36) В, що отримується за допомогою трансформатора Т1, випрямляча VD1 та згладжувального фільтра СЗ - С6 від мережі змінного струму напругою 230 В, у постійну стабілізовану напругу 13.2 В.
Контрольні запитання
1Перерахуйте основні складові блоку живлення.
2 Як здійснюється перехід на резервне живлення.
3 Який модуль блоку живлення здійснює стабілізацію випрямленої напруги.
Рисунок 8- Електрична структурна схема блоку живлення БЖ-СМ
9 Блок автоматики ба-6
Блок автоматики БА-6 є однією із складових частин радіостанції.
Основними функціональними елементами блока БА-6 є:
Контролер ДУ;
приймач тональних сигналів;
блок діагностики.
9.1 Контролер ду
Контролер ДУ призначений для роботи радіостанції у відповідності до заданого алгоритму і є центральним керуючим блоком, який забезпечує роботу ҐІТС пультів ПУС і лінійного блоку ЛБ-6.
Будову і принцип роботи контролера ДУ пояснює схема електрична принципова, яка приведена в додатку. Електрична структурна схема приведена на рисунку 9

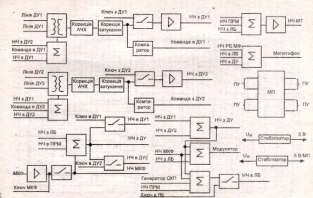

Рисунок 9- Електрична структурна схема контролера ДУ
Контролер виконує такі функції:
мікропроцесор МП забезпечує обмін інформації, з пультом ПУС 1, ПУС 2 у вигляді послідовних кодів;
управління НЧ трактом ключами комутації;
команди управління роботи з лінією ЛДС;
приймання ПТС команд взаємодії;
НЧ тракт на передавання (в ефір, в ПУС, в ЛДС);
НЧ тракт на приймання ((з ефіру, з ПУС, з ЛДС);
НЧ тракт на магнітофон («Приймання’У’Передавання»).
Обмін сигналів управління і розмовний тракт між блоком БА-6 і пультом ПУС проходить по двопроводовій фізичній парі.
Сигнал з ПУС 1 (DU1) поступає на дифсистему Т1 – ТЗ, після чого підсилюється коректором згасання D4.4, поступає на компаратор D4.2, який видає команду для процесора D13.
Процесор перемикає ключ D7.1 на приймання сигналу НЧ з ПУС 1.
Резистор RЗ („ДЕВ») забезпечує необхідний рівень сигналу.
Сигнал з пульта ПУС 2 (DU2) проходить аналогічно ПУС1 по колам Т4 – Т6, D5.4, D7.2, D5.3 R4 «ДЕВ».
НЧ-сигнали з ПУС 1 і з ПУС 2 проходять:
- через суматори D2.3, D2.4 та поступають на модулятор і дальше в ефір:
через суматор D6.2 і підсилювач D10 на МТ трубку;
через суматор D6.3 і трансформатор на магнітофон;
через суматор D6.1 і ключ D3.4 в лінію ЛДС.
НЧ з ПУС 1 через суматор D1.2 і трансформатори Т4 – Т6 поступає в ПУС 2, а з ПУС 2 через суматор D1.1 і трансформатори Т1- ТЗ поступає в ПУС 1.
Проходження сигналу з ефіру проходить по тракту NCHRХ:
-через суматор D2.1 і через ключ D3.1 в DU1;
через ключ D3.2 в DU2;
через суматор D6.1 і ключ D3.4 в лінію ЛДС;
через суматор D6.2 і підсилювач D10 на телефон МТ трубки;
через суматор D6.3 і трансформатор Т7 на магнітофон.
Сигнал контролю під’єднання з процесора D13 через фільтри D12.2, D12.3, суматор D6.1 і ключ D3.4 поступає в лінію ЛДС. Для контролювання і регулювання радіостанції використовується контрольна МТ-трубка. Важливо врахувати довжину лінії ДУ і перемикати тумблер 0 км /10 км у відповідне положення. О км – шлейф лінії до 600 Ом, 10 км – шлейф лінії до 2,5 кОм.
