Контрольні запитання
1Для чого призначений антенний комутатор, пояснити принцип його дії.
2 Перерахувати з чого складається ВЧ тракт передачі.
3Які елементи входять в схему контролю КСХ.
4 Пояснити схему захисту від перенапруги і КЗ схеми електроживлення.
5 Пояснити принцип роботи АРП.
7.5 Приймач укх діапазону
Приймач УКХ виконаний по супергетеродинній схемі з подвійним перетворенням частоти і функціонально складається з таких вузлів:
вхідного фільтра;
змішувача і тракта першої проміжної частоти;
синтезатора частот;
тракту приймача із другим перетворенням частоти;
НЧ-тракта і знедіювача шуму.
Будову і принцип роботи приймача пояснює структурна схема на рисунку 7 і схема електрична принципова приведена в додатку
Вхідний фільтр забезпечує вибірковість за дзеркальним каналом і здійснює підсилення вхідного ВЧ-сигналу (VT1). Чотириланковий фільтр (L1, L2, LЗ, L4) забезпечує вибірковість більше 80 дБ. Смуга частот пропускання фільтра знаходиться в межах від 4 МГц до 6 МГц. Для перекривання смуги частот настроювання здійснюється перелаштування фільтра за допомогою варікапів VD1-VD8 .
Синтезатор частот формує сітку частот з кроком перестроювання 25 кГц або 12,5 кГц в діапазоні частот передавання. Частота зміщена на 21,4 МГц відносно частоти приймача.

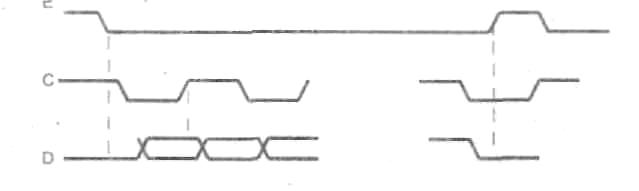

Генератор керований напругою (ГКН) А1 формує частоту передавання або частоту приймання при подаванні живлення на вивід 5 або 9 відповідно через ключі VТ6 - VТ9. За входами UPRМ, UPRD здійснюється перестроювання частоти в межах заданого діапазону і підтримання її стабільності. Модуляція за частотою в режимі передавання здійснюється подачею НЧ-сигналу на вхід "МОD". Мікросхема синтезатора частоти D2 забезпечує підстроювання частоти ГКН за допомогою фазового підстроювання частоти (ФАПЧ) при порівнянні її з еталонною. Еталонна частота порівняння (12,5 кГц) формується мікросхемою з опорної частоти від генератора на елементах VТ5 і ZQ3. Значення певної частоти задається контролером, подачею кодограм за входами Е, D, С мікросхеми D2. Форма кодограм повинна відповідати рисунку 6.
Рисунок 6
Змішувач на транзисторах VТ2, VTЗ виконаний по схемі з спільним стоком. На затвори транзисторів через узгоджувальний трансформатор Т2 поступає сигнал гетеродина від ГКН, а на інший затвор транзисторів поступає сигнал ВЧ з вхідного фільтра. З цих двох сигнапів формується сигнал першої проміжної частоти f = 21,4 МГц.

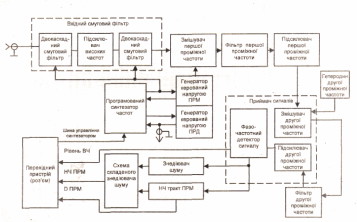

Рисунок 7- Електрична структурна схема приймача УКХ діапазону
Тракт першої проміжної частоти на елементах ZL1, ZL2, VT4 забезпечує знєдіювання другої дзеркальної частоти (fз = 910 кГц) і частково частот сусідніх каналів.
Мікросхема D1 здійснює друге перетворення частоти, підсилення і фільтрацію другої проміжної частоти (ПЧ), детектування і підсилення НЧ сигналу.
Резонатор ZQ1 стабілізує частоту генератора 20,945 МГц для другого перетворення. П'єзокерамічні фільтри ZL3, ZL4 забезпечують фільтрацію другої ПЧ і визначають вибірковість за сусіднім каналом. Контур ZQ2, С35 налаштований на середину кривої фазового дискримінатора, забезпечує мінімальний коефіцієнт гармонік НЧ-сигналу при детектуванні.
НЧ-тракт забезпечує підсилення та фільтрацію НЧ-сигналу в межах смуги від 300 Гц до 3400 Гц. Знедіювач шуму закриває НЧ-тракт при перевищенні шумами певного рівня.
