Отчет по лабораторной работе.

Частотный диапазон измеряемых напряжений переменного тока: - на пределе «1» - на пределе «10» - на пределах «100» и «1000»

от 20 Гц до 50 МГц от 20 Гц до 30 МГц от 20 Гц до 20 кГц

Входное сопротивление, МОм - при измерении напряжения постоянного тока, не менее - при измерении напряжения переменного тока, не менее

10 1

Входная емкость вольтметра, пФ, не превышает

100

Мощность рассеивания на измеряемом сопротивлении не превышает, мВт

25

Мощность потребляемая вольтметром от сети, ВА

35

Непрерывная работа в рабочих условиях, в течение, ч.

16

Габаритные размеры, мм

348х120х360

Масса, кг

7

Температура окружающего воздуха

от -10 до + 50°С

Относительная влажность воздуха при температуре +30°С, %

до 95

Атмосферное давление, кПа

100±4

Диапазон измеряемых постоянных напряжении от 10 мВ до 1 кВ перекрывается пределами 30, 100, 300 мВ; 1, 3. 10, 30, 100. 300 В; 1 кВ. На пределе 10 мВ прибор работает как индикатор.

Диапазон измеряемых синусоидальных напряжений низкой частоты от 100 мВ до 1 кВ перекрывается пределами 300 мВ; 1, 3, 10, 30, 100, 300 В; 1 кВ.

При этом рабочий диапазон частот - на пределах 300 мВ; 1, 3, 10, 30 В - на пределах 100 и 300 В - на пределе 1 кВ

20 Гц - 20 кГц 20 Гц - 10 кГц 20 Гц - 5 кГц

Диапазон измеряемых синусоидальных напряжении высокой частоты от 100 мВ до 300 В перекрывается: от 100 мВ до ЗВ—пределами 300 мВ; 1; ЗВ; св 3 до 30 В с индивидуальным внешним делителем 1:10 пределами (1 В)х10 и (3 В)х10, св. 30 до 300 В с индивидуальным внешним делителем 1:100 пределами (1 В)х100 и (3 В)х100

При этом рабочий диапазон частот составляет: - на пределах 300мВ; 1; ЗВ - на пределах (1 В)х10 и (3 В)х10 - на пределах (1 В)х100 и (3 В)х100

10 кГц – 1000 МГц 10кГц – 500 МГц 10 кГц – 300 МГц

Диапазон измеряемых постоянных токов от 0.3 мкА до 1 А перекрывается пределами 1, 10, 100 мкА; 1, 10, 100 мА; 1 А. Диапазон измеряемых постоянных токов с индивидуальными внешними шунтами от 1 до 15 А перекрывается но входу 5 А и 15 А

Диапазон измеряемых переменных токов от З0 мкА до 1 A перекрывается пределами 100 мкА, 1, 10, 100 мА, 1 А Диапазон измеряемых переменных токов с индивидуальными внешними шунтами от 1 до 15 А перекрывается по входу 5 А и 15 А

При этом рабочий диапазон частот составляет: - на пределах 30 мкА, I, 10, 100мА, 1 А и с индивидуальным внешним шунтом по входу 5 А -  с индивидуальным внешним шунтом по входу 15 А

20Гц - 5кГц 20 Гц - 1 кГц

Диапазон измеряемых сопротивлений от 1 Ом до З0 МОм перекрывается пределами измерения со средней точкой 15, 150, 1500 Ом, 15, 150, 1500 кОм.

Входное сопротивление прибора не менее: а) при измерении постоянных напряжении - на пределах 30, 100, 300 мВ; 1, 3, 10 В; - на пределах 30; 100; 300 В; 1 кВ; б) при измерении синусоидальных напряжении по низкочастотному входу на частоте 55 Гц - на пределе 300 мВ; - на пределах 100 и 300 В; - на пределе З В; - на пределах 1; 10; ЗОВ; - на проделе 1 кВ; в) при измерении синусоидальных напряжении по высокочастотному входу на частоте 1 МГц - на пределе 300 мВ; - на пределах 1 и ЗВ; - на пределах (1 В)х10 и (3 В)х10 - на пределах (1 В)х100 и (3 В)х100

1,4 МОм/В 13 Мом 90 кОм 100 кОм 300кОм 200 кОм 1 МОм  90 кОм 150 кОм 100 кОм 500 кОм

Входная емкость прибора не более: а) при измерении синусоидальных напряжений по низкочастотному входу - на пределах 300 мВ; 1; 3; 10; З0 В; - на пределах 100; 300 В; 1 кВ; б) при измерении синусоидальных напряжений по высоко частотному входу

60пФ 25 пФ 2 пФ

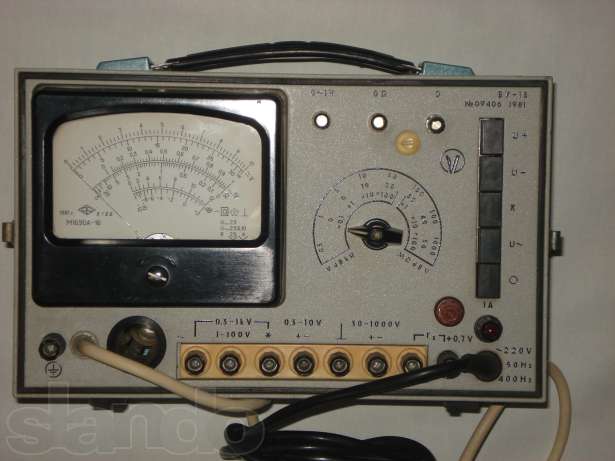

Габаритные размеры прибора ВУ-15

405х240х230 мм

Масса ВУ-15

4,2 кг
