Министерство образования и науки
Российской Федерации
Ухтинский государственный технический университет
ПРИВОД ЦЕПНОГО КОНВЕЙЕРА
Расчётная работа по теории механизмов и машин
ТММ 21 00 00 00
Зачетная книжка № 110221
Проект приняли: М.Н.Коновалов
Оценка
Выполнил студент группы нгд-1-11 е.Н. Перминова
Руководитель проекта М.Н.Коновалов
Ухта 2013
Содержание
1. Задание …………………...…………………………………………… 3
2. Кинематический расчёт………………………………………………… 4 2.1. Выбор электродвигателя………………………………...………..… 4 2.2. Передаточное отношение привода и его передач………..…….…… 5 2.3. Частоты вращения, угловые скорости, мощности и моменты на валах…………………………………… 5
3. Расчёт зубчатых колес редуктора ………………………………………7 3.1. Материалы и допускаемые напряжения……....................................... 7 3.2. Расчёт геометрических параметров передачи………..………….… 10 3.3. Проверочный расчёт зубьев передачи……………………………… 12
4. Расчёт цепной передачи………...……………………………………… 15
Литература………………………………………………………………… 21
|
||||||||||
|
|
|
|
|
ТММ 21 00 00 00 |
|||||
|
|
|
|
|
||||||
Изм |
Лист |
№ докум. |
Подп. |
Дата |
||||||
Разраб. |
|
|
|
|
Лит. |
Лист |
Листов |
|||
Пров. |
|
|
|
|
|
|
2 |
|
||
|
|
|
|
УГТУ, НГД-1-11
|
||||||
Н.контр. |
|
|
|
|||||||
Утв. |
|
|
|
|||||||
|
||||||||||
|
||||||||||
|
||||||||||
|
1 Задание:
По заданию 7 и варианту3 для схемы привода, изображенной на рисунке 1.1, решить следующие задачи: – выбрать асинхронный электродвигатель; – вычислить скорость вращения, мощность и крутящий момент для каждого из валов привода; – рассчитать цилиндрическую косозубую и цепную передачи редуктора.

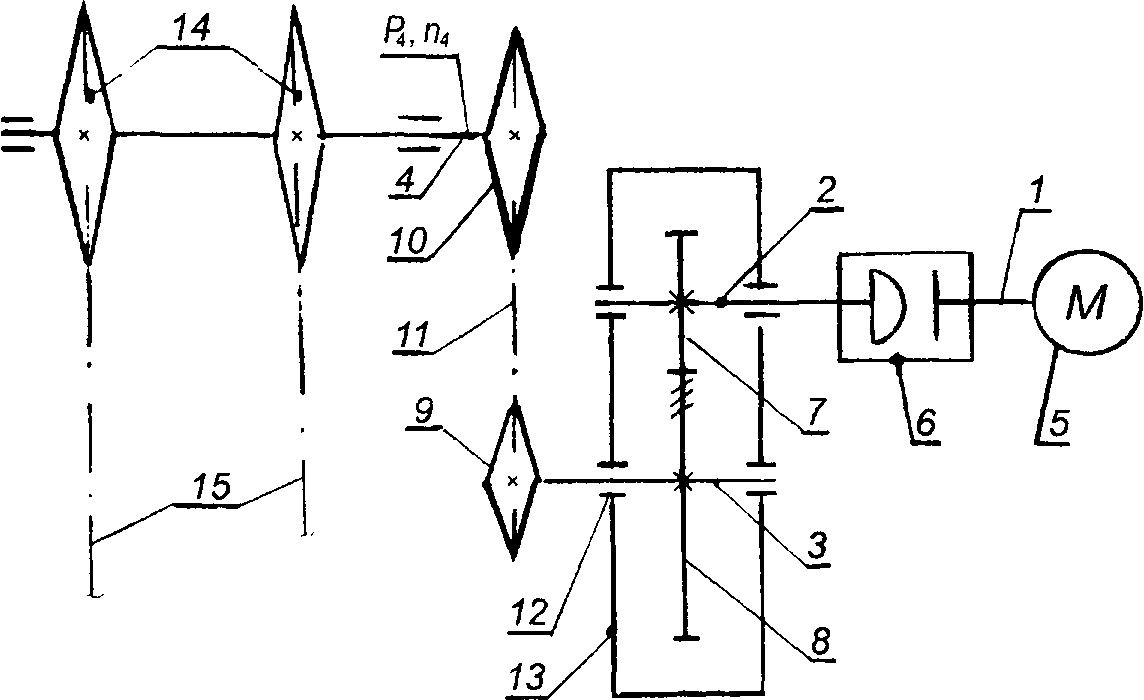

1 – вал электродвигателя; 2 – вал ведущий редуктора; 3 – вал ведомый редуктора; 4 – вал ведущий цепного конвейера; 5 – электродвигатель; 6 – муфта компенсирующая; 7 , 8 – соответственно ведущее и ведомое косозубые колёса редуктора; 9, 10 – соответственно ведущая и ведомая звездочки цепной передачи; 11 – цепь приводная; 12 – подшипник; 13 – корпус редуктора; 14 – звездочки цепного конвейера; 15 – цепи цепного конвейера.
Рисунок 1.1 – Схема привода цепного конвейера
Срок службы редуктора 24000 часов. Привод нереверсивный. Кратковременные перегрузки соответствуют максимальному пусковому моменту выбранного электродвигателя. Мощность Р4 = 2,40 кВт, передаваемая на вал элеватора, и частота вращения этого вала n4 = 60 об/мин. |
||||||
|
|
|
|
|
