1.7 Расчет участка 2.
Целью данного расчета является определение зависимости падения давления на участке 2 от расхода.
Расчетные данные участка представлены в задании на проектирование.
Задаемся скоростью U = 1 м/с.
Определяем площадь поперечного сечения трубопровода по формуле:
;
где Q – заданный расход жидкости на заданном участке, м/с3.
Uзад – заданная скорость, м/с.
Отсюда: (м2).
Определяем диаметр трубопровода на данном участке по формуле (1.1):
(м).
По ГОСТ 8732-70 (таб. 4) принимаем трубу бесшовную, горячекатанную из стали 10 диаметром =450 мм, б = 40 мм.
мм = 0,370 м;
Уточняем значение скорости на данном участке по формуле:
, м/с.
следовательно (м/с).
Полученное значение скорости воды удовлетворяет условию U = 1÷3 м/с.

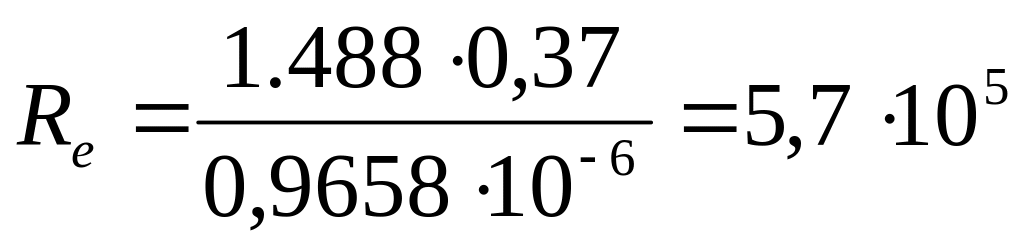

Определим критерий Рейнольдса по формуле (1.2):
;
где ν = 0,9658·10-6 м2/с при t = 22ºC по табл. 2 интерполяцией.
В зависимости от числа Рейнольдcа по табл. 11 выбираем формулу для расчета коэффициента жидкостного трения λ.
Если Re > , то λ вычислим по формуле Шифринсона (1.3):
Кэ=1 мм =1·10-3 м;
;

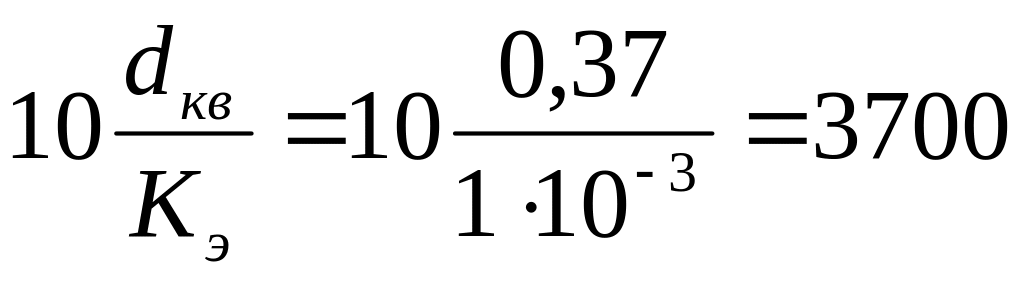

, и тогда
Re =5,7·105 >1,85·105;
Значение числа Рейнольдса входит в данные пределы и поэтому величину λ вычислим по формуле (1.3):
;
Вычисляем сумму коэффициентов местных сопротивлений для данного участка по формуле:
;
где ξпов;ξк,;ξобр.клап,;ξ задв коэффициенты местного сопротивления, где
ξпов – коэффициент местного сопротивления при входе в трубу без закруглений входных кромок. По табл. 12 ξпов =0,5.
ξобр.клап. – коэффициент местного сопротивления обратного клапана определяется по табл. 15. интрополяцией;
ξобр.клап. =2,24;
ξзадв – коэффициент местного сопротивления при входе в трубу при хорошо закругленных кромках. По табл. 12 ξзадв, =0,1.
ξк,=2,5.
При длине участка 150 м принимаем 1 поворот и 1 компенсатор.

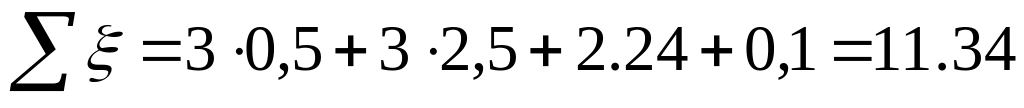

Вычисляем сумму коэффициентов местных сопротивлений для данного участка по формуле:
Отсюда:
;

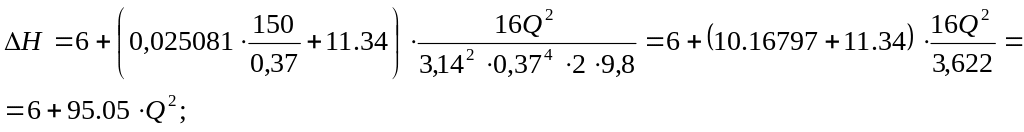

Подставляем известные величины в формулу и получаем зависимость потери напора на данном участке от расхода жидкости:
,
м (1.6)

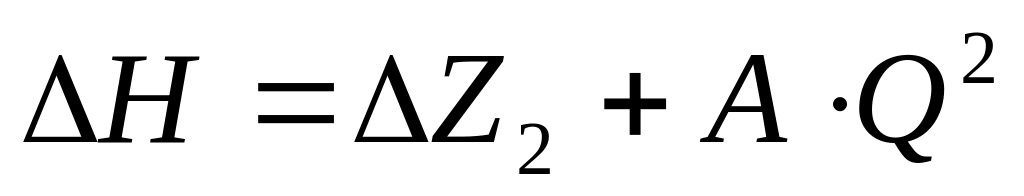

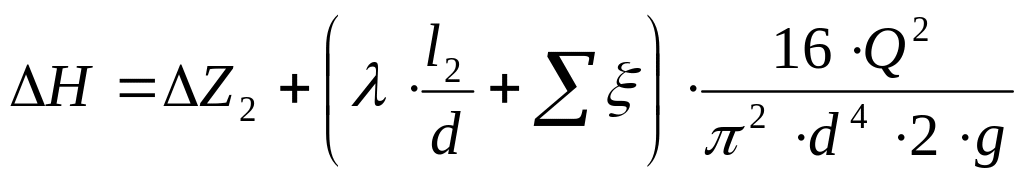

или:
,
где
;
ΔZ3 = Zа –Zн =10 - 4 = 6 м;
,
(1.10).
По формуле (1.10) определяем потери напора при различных значениях расхода жидкости и результаты расчета сводим в табл. 1.7. Задаемся значениями расхода Q в интервале [0÷0,26].
Таблица 1.7. Зависимость ΔH = f(Q) для участка 2.
Q, м3/с |
0 |
0,04 |
0,06 |
0,08 |
0,12 |
0,14 |
0,16 |
0,2 |
0,22 |
0,26 |
ΔH, м |
6 |
6,15 |
6,34 |
6,61 |
7,37 |
7,86 |
8,43 |
9,8 |
10,6 |
12,43 |
По данным таблицы 1.7 строим график зависимости ΔH = f(Q) (см. графическое приложение, кривая 2).
В результате данного расчета определены диаметры участков водопровода и потери давления при заданных расходах жидкости.
Результаты расчетов занесены в таблицы: 1.1; 1.2; 1.3; 1.4; 1.5; 1.6; 1.7.
